Чыгунныя трубы для каналізацыі: перавагі і розныя методыкі

Нягледзячы на ​​тое, што ў апошні час асноўную масу рынку складаюць вырабы з пластыка і тэхналагічнай керамікі, чыгунныя трубы для каналізацыі, роўна як і сталёвыя з антыкаразійным пакрыццём, працягваюць выкарыстоўвацца даволі шырока. У нашым артыкуле мы разгледзім асаблівасці гэтых вырабаў, надаўшы асаблівую ўвагу эксплуатацыйным пераваг і эфектыўным тэхналогія мантажу.

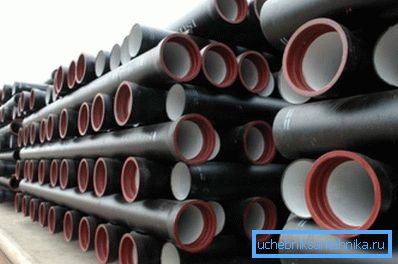

Пры правільным выкарыстанні такая сістэма праслужыць вельмі доўга

Асаблівасці чыгунных каналізацыйных сетак

нарматыўныя патрабаванні

Выраб дэталяў для чыгунных трубаправодаў рэгламентуецца цэлым шэрагам нарматыўных дакументаў. Часцей за ўсё выкарыстоўваецца ДАСТ 6942-98, які вызначае методыку вырабу і тэхнічныя характарыстыкі труб, але паралельна з ім трэба арыентавацца і на іншыя стандарты.

Фота стандартных разнавіднасцяў

Згодна з гэтым нарматывам, прадукцыя павінна адпавядаць шэрагу патрабаванняў:

  • Умоўны дыяметр - ад 65 да 1200 мм.
  • Даўжыня вырабы - ад 2 да 6 м.
  • Таўшчыня сценкі - ад 6,7 да 31 мм. У залежнасці ад гэтага параметру вылучаюць дэталі класаў ЛА, А і В (найбольш цяжкія і надзейныя).
  • Разлікова працоўны ціск - альбо 1, альбо 1,6 Мпа. Пры праверцы канструкцыя праходзіць выпрабаванне пад ціскам ад 2,5 да 4 МПа.

Звярніце ўвагу! Безнапорныя разнавіднасці (ДАСТ 6942.0-69) вырабляюцца пад працоўны ціск не больш 0,1Мпа.

  • Злучэнне - раструбное або фланцавае.
  • Напорныя чыгунныя вадаправодныя трубы па Дасце 9583 - 75 могуць мець розную канфігурацыю вонкавай раструбной часткі: дапускаецца яе выкананне ў форме ўхілу ці ў форме ўступа. Пры гэтым унутры раструба абавязкова фармуецца уступ для больш надзейнага злучэння.

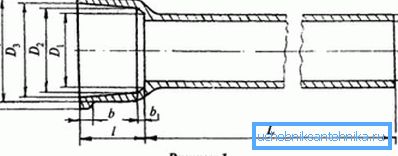

Выраб з раструбной часткай з уступам

Такія трубы вырабляюцца па метадзе полунепрерывного або цэнтрабежнага ліцця ў пясчаныя формы. Выкарыстанне гэтых тэхналогій дазваляе атрымаць вырабы з больш трывалымі і надзейнымі сценкамі, здольнымі эфектыўна процістаяць ўнутранага ціску.

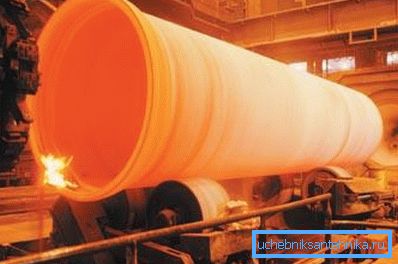

Працэс цэнтрабежнага ліцця

Мантаж раструбных сістэм

Інструкцыя па ўсталёўцы каналізацыйных трубаправодаў шмат у чым залежыць ад таго, якую разнавіднасць труб мы будзем выкарыстоўвацца для рения гэтай задачы. У гэтым раздзеле мы нададзім увагу зборцы раструбной сістэмы, а пра безраструбных разнавіднасцях пагаворым ніжэй.

Мантаж чыгунных труб каналізацыі ажыццяўляецца такім чынам:

  • Канец адной трубы устаўляемы ў пашырэнне іншы да ўпора і выраўноўваннем.
  • Зазор запаўняем пакуллем, забіваючы яе з дапамогай адмысловай лапаткі і драўлянага малатка. Прыкладна на 2/3 аб'ёму трэба ўкладваць матэрыял, прасякнуты салідолам ці іншымі змазачнымі матэрыяламі, а ў верхнюю траціну - сухія валакна.
  • Затым выконваем герметызацыю з дапамогай цэментавага раствора (марка павінна быць не ніжэй М300 - М400). Раствор ўшчыльняюць, пасля чаго накрываем вільготнай рыззём.
  • Поўнае высыханне займае каля месяца, але ўжо праз паўтары-дзве тыдня можна падвяргаць камунікацыі эксплуатацыйным нагрузкам.

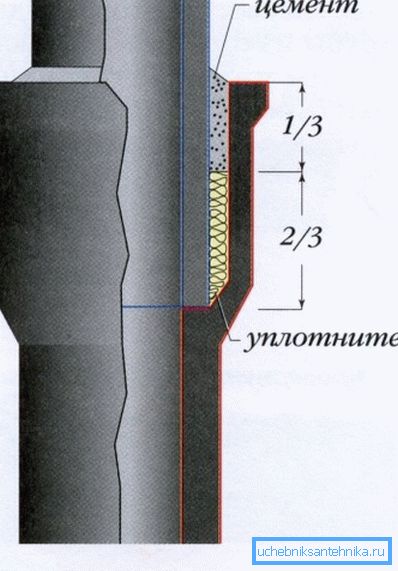

схема злучэння

Акрамя апісанай методыкі дапускаецца ўшчыльненне стыкаў паміж дэталямі з выкарыстаннем вільгацятрывалых герметыкаў на сіліконавай аснове. Надзейным з'яўляецца таксама зачеканивание (г.зн. забіўка раструба) свінцом, але ад гэтай методыкі ў апошні час усё часцей адмаўляюцца, беручы пад увагу таксічнасць металу і магчымы шкоду для навакольнага асяроддзя.

Безраструбная каналізацыя

Беозраструбная сістэма SML, якая выкарыстоўваецца ў сучасным будаўніцтве, таксама можа быць прымацаваная належным чынам сваімі рукамі.

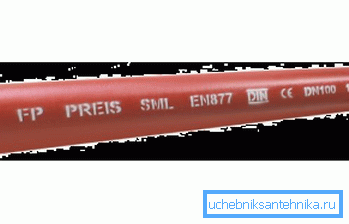

труба SML
  • Для злучэння выкарыстоўваецца хамут, які складаецца з металічнай заціскной часткі з адным або двума шрубамі, а таксама ўнутранай герметызавальнай пракладкі з хімічна стойкай гумы.
  • Пры мантажы два ўчасткі трубаправода ўкладваюцца ўсутыч, пасля чаго зверху накладваецца хамут, і зацягваюцца крапежныя элементы.
  • Звычайныя хамуты разлічаны на выкарыстанне ў безнапорных сістэмах з ціскам да 0,1 Бар. Аднак пры ўсталёўцы абціскных абшэвак асаблівай канфігурацыі верхні мяжа ціску можна падняць да 10 Бар - праўда, і кошт у такой канструкцыі істотна ўзрасце.

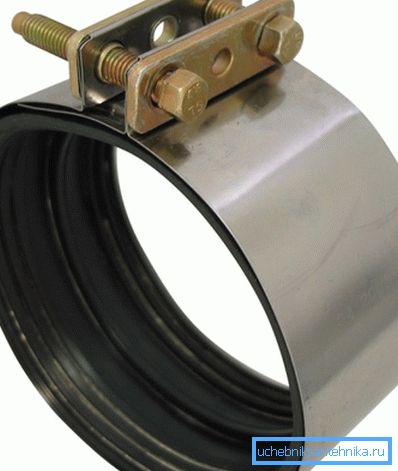

злучальны хамут

Прымяненне дадзенай методыкі палягчае не толькі пракладку камунікацый, але і замену пашкоджанага ўчастка: для канфіскацыі трубы дастаткова аслабіць некалькі шруб.

Асаблівасці эксплуатацыі чыгуну

Вадаправодныя чыгунныя трубы, а таксама вырабы, якія прымяняюцца пры мантажы водоотводящих сістэм, валодаюць побач пераваг.

Сярод найбольш актуальных можна вылучыць такія:

  • Па-першае, матэрыял сам па сабе адрозніваецца высокай каразійнай устойлівасцю, каб выгадна адрознівае яго ад сталі.
  • Тоўстыя сценкі канструкцыі забяспечваюць ёй запас трываласці, што з'яўляецца адной з умоў даўгавечнасці ўсёй сістэмы.

Звярніце ўвагу! Акрамя таго, за кошт павелічэння таўшчыні сценак зніжаецца ўзровень шуму нават пры сліве значных мас вады.

  • Чыгунная труба не гарыць, не плавіцца, пры нагрэве не вылучае таксінаў. Таксама для матэрыялу характэрныя мінімальныя тэмпературныя дэфармацыі, таму аздабленне з тынкавых матэрыялаў вакол трубаправода з часам не руйнуецца.
  • Выкарыстанне сучасных хамутоў для безраструбного мантажу дазваляе забяспечыць максімальную герметычнасць усіх стыкаў.

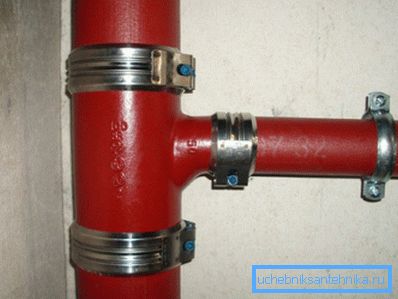

Чыгунная сістэма на стыкавых герметычных хамутах

Зрэшты, не варта забываць і пра мінусы:

  • Нягледзячы на ​​механічную трываласць, чыгун дрэнна пераносіць ударныя ўздзеяння. Так што заўсёды ёсць рызыка, што труба трэсне альбо ў выніку смаленай на яе цяжкага прадмета, альбо ад вібрацыі.

Звярніце ўвагу! Па гэтай прычыне катэгарычна не рэкамендуецца выкарыстоўваць дадзены матэрыял для ўладкавання камунікацый у раёнах з высокай сейсмічнай актыўнасцю.

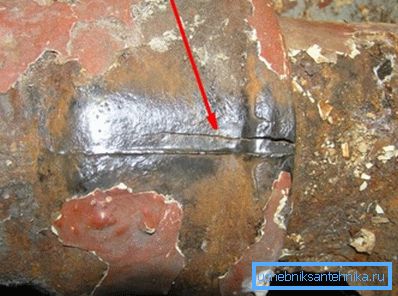

Расколіна ў раструбной часткі
  • Чыгун валодае значнай масай, таму і мантаваць яго можна толькі на канструкцыях з добрай апорнай здольнасцю.
  • Рамонт чыгунных труб вадаправода куды больш працаёмкі, чым аднаўленне цэласнасці палімерных або сталёвых камунікацый. Зварка тут не спрацуе, таму прыйдзецца альбо змяняць усю трубу, альбо накладваць хамут з ​​герметызавальнай пракладкай.

выснову

Ужываючы чыгунныя трубы для вонкавай каналізацыі па Дасце, мы забяспечваем ўзводзіцца сістэме водаадвядзення істотны запас надзейнасці. Вядома, працэс усталёўкі будзе куды больш працаёмкім, чым пры выкарыстанні палімерных або металлопластіковых вырабаў, але і праслужаць такія камунікацыі не ў прыклад даўжэй (см.также артыкул Чыгунныя каналізацыйныя трубы: іх віды і 4 асноўных правілы эксплуатацыі).

Так што калі лішняя праца вас не палохае, і вы вырашылі скарыстацца гэтым матэрыялам, рэкамендуем ўважліва вывучыць відэа ў гэтым артыкуле для атрымання дадатковых звестак.
