Чым і як сагнуць трубу: вывучаем асаблівасці і тэхналогіі

21-06-2018
Трубы

Часцяком пачаткоўцы і простыя абывацелі, занятыя пракладкай вадаправода, ацяплення або рамонтам іншых інжынерных сістэм, не ведаюць, як сагнуць трубу без трубогиба. А сітуацыі, у якіх можа спатрэбіцца сагнуць матэрыялы рознага дыяметра, формы і матэрыялу, узнікаюць даволі часта.

Далей у артыкуле будзе разгледжана інструкцыя гнуткія труб з розных матэрыялаў.

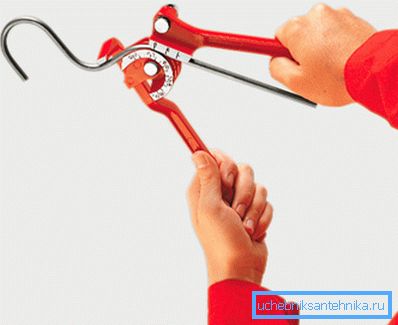

дэфармацыя вырабы

інструменты

Вядома, гнуць можна, выкарыстоўваючы розныя прадметы і інструменты, але калі неабходны выгіб зададзенага радыусу, то выкарыстоўваюць такія інструменты, як:

  • Трубогибы;
  • Станок Вольнова.

Асноўныя віды трубогибов

ручной трубогиб

Такія інструменты, як трубогиб існуюць у велізарным асартыменце канструкцый. Падобнае разнастайнасць прывяло да неабходнасці класіфікацыі (чытайце таксама артыкул Як сагнуць трубу ў хатніх умовах - некалькі эфектыўных спосабаў).

Па метадзе гнутья адрозніваюць трубогибы наступных відаў:

арбалетныя Камплектуюцца формамі, якія прызначаюцца для працы з вырабамі рознага дыяметра
спружынныя Такія інструменты адказваюць на пытанне, як сагнуць пластыкавую трубу
сегментныя Выгіб атрымліваецца дзякуючы сегментах, вакол якіх і выцягваюцца трубы
Дорновые Прызначаюцца для труб з малой таўшчынёй сценак пры малым дыяметры

У залежнасці ад тыпу прывада адрозніваюць трубогибы наступных відаў:

  • Ручныя - выкарыстоўваюцца ў асноўным для дэфармацыі труб малых дыяметраў з каляровых металаў, палімераў або нержавейкі;
  • Гідраўлічныя - дазваляюць згінаць матэрыялы дыяметрам больш за 3-х цаляў дыяметрам;
  • Электрамеханічныя - дазваляюць вырабляць дэфармацыю вырабаў розных дыяметраў з высокай дакладнасць кута.

Савет. Для гнуткія сваімі рукамі лепш выкарыстоўваць інструменты ручнога тыпу, так як сагнуць трубу з поліпрапілена, металу, пластыка, медзі і да т.п. з іх дапамогай зможа любы чалавек.

станок Вольнова

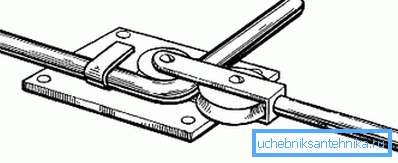

схема станка

Абсталяванне такога роду з'яўляецца простым і зручным у выкарыстанні механізмам для дэфармацыі матэрыялаў халодным стане.

Дадзены станок складаецца з наступных дэталяў:

  1. дзяржальня;
  2. Рухомы ролік;
  3. клямар;
  4. пліта;
  5. хамут;
  6. Ролік-шаблон.

Звярніце ўвагу! Такога тыпу прылада вырабіць нескладана і ў хатніх умовах дасведчанаму майстру, да таго ж кошт яго будзе мінімальнай.

Асаблівасці працэсу згінання

Працэс згінання можа спатрэбіцца пры будынку велізарнай колькасці сістэм і трубаправодаў. Але гэты працэс для вырабаў з розных матэрыялаў валодае сваімі індывідуальнымі асаблівасцямі, ведаць пра якія неабходна яшчэ да таго, як пачынаць працэдуру згіну.

Згін поліпрапіленавых матэрыялаў

У працэсе рамонту вас можа наведаць пытанне аб тым, як сагнуць поліпрапіленавую трубу, і ці можна гэта рабіць?

Звярніце ўвагу! Вытворцы такіх вырабаў, вядома, не рэкамендуюць гэтага рабіць, але ў рэчаіснасці выгінаць поліпрапілен можна.

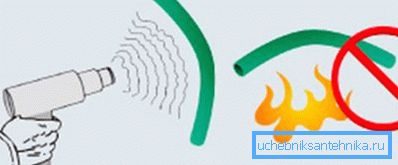

На фота - дэфармацыя з дапамогай будаўнічага фена

Можна вырабіць згінанне з дапамогай будаўнічага фена наступным чынам:

  1. З дапамогай фена неабходна разагрэць поліпрапілен да тэмпературы не больш за 150 градусаў:
  2. Пасля прагрэву можна пачаць дэфармацыю пад неабходным вуглом.

Савет. Для таго каб не апаліць рукі надзеньце пальчаткі.

Вядома, можна згінаць і ў халодным стане, але ў дадзеным выпадку радыус дэфармацыі павінен быць не менш велічыні, роўнай васьмі дыяметрам самой трубы.

Трубы з медзі

Медзь - матэрыял досыць мяккі, таму ўзнікла праблема, як сагнуць медную трубу, не створыць асаблівых складанасцяў. Аднак працэс згінання такога тыпу матэрыялаў небяспечны іх пашкоджаннем.

Для таго каб гэтага пазбегнуць варта:

  • выкарыстоўваць сухі пясок у якасці запаўняльніка;
  • нагрэць месца меркаванага згіну;
  • вырабляць выгіб варта акуратна, без рэзкіх рухаў.

Згінанне труб з сталі

Далей мы разгледзім, як сагнуць металічную трубу.

Для гэтага вам спатрэбяцца наступныя матэрыялы і прылады:

  • Газавая гарэлка;
  • Сухі пясок;
  • ціскі;
  • Калкі з дрэва;
  • Пара апор;
  • Кіянка з гумы.

Практычна любой таўшчыні і дыяметра сталёвая прадукцыя гнецца адным і тым жа спосабам, які заключаецца ў вытворчасці наступных дзеянняў:

  • З дапамогай ціскоў фіксуецца становішча;
  • Месца выгібу награваецца з дапамогай газавай гарэлкі;

Савет. Паказчыкам гатоўнасці матэрыялу становіцца ярка-чырвоны колер металу.

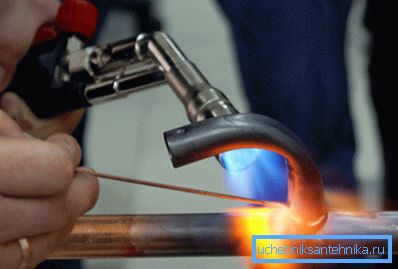

нагрэў гарэлкай
  • Разагрэтую трубу пачынаюць згінаць.

Варта адзначыць, што падобны метад цалкам не падыходзіць для ацынкаваных матэрыялаў.

Бываюць выпадкі, калі мантаж вядзецца з дапамогай вырабаў прастакутнага перасеку, і тады неабходна высветліць, як сагнуць квадратную трубу з невялікім перасекам.

Зрабіць гэта можна наступным чынам:

  1. Трубу напаўняюць пяском, які будзе выступаць у ролі дэфармуюцца каркаса;
  2. З дапамогай калоў закаркоўваюцца абодва канца;
  3. Пачынаем скрыўленне да патрэбнай формы з дапамогай гумовай кіянкі.

Савет. Калі працы вядуцца ў зімовы час, тады выраб можна запоўніць вадой, пасля замярзання якой варта пачаць дэфармацыю.

Гнем металлопластіковые вырабы

Такога тыпу трубаправод часта выкарыстоўваецца ў якасці асновы для стварэння сістэм «Цёплая падлога».

У дадзеным выпадку выгібу патрэбнага дыяметра можна дамагчыся, ужываючы адзін з наступных спосабаў:

  1. Першы - самы просты:
    • Зацісканы у ціскі;
    • Пачынаем дэфармацыю, не дапушчаючы перагібаў і старанна сочачы за станам вырабы;

    Савет. Згін вядзецца з разліку: на кожныя 2 см не больш за 15 градусаў.

    1. Другі - з дапамогай дроту:
      • Запаўняем кавалкамі дроту дастатковай калянасці паражніну вырабы;
      • Вырабляем выгіб пад неабходным вуглом;
      • Здабываецца дрот;
      • Трэці - з дапамогай пяску:
      запаўненне пяском
      • Запаўняем пяском;
      • Канцы вырабы закрываем заглушкамі;
      • Фіксуем ў цісках;
      • Награваем месца;
      • Вырабляем дэфармацыю;
      • Выдаляем заглушкі і пясок.

      У заключэнне

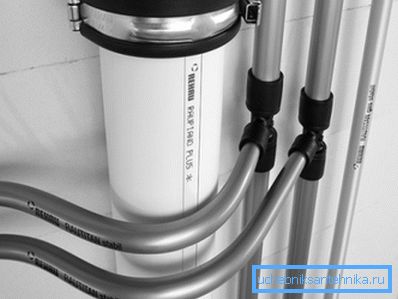

      трубаправод

      Прадстаўленыя інструкцыі дазволяць вам адказаць на пытанне аб тым, як сагнуць трубу ПНД, сталёвую, поліпрапіленавую, металлопластіковых і інш. Пазнаёміўшыся з такім метадамі, самастойна збудаваць нават найскладаны трубаправод не складзе для вас адмысловай працы (см.также артыкул Як гнуць металлопластіковые трубы: тэхналогія гнуткія ў хатніх умовах).

      А відэа ў гэтым артыкуле адкрые яшчэ больш сакрэтаў працэсу дэфармацыі труб рознага тыпу і памеру.
