Двустенных гафрыраваная труба: вобласць прымянення і

Будаўніцтва жылых дамоў, прамысловых і грамадскіх будынкаў, бальніц, дзіцячых садоў і грамадскіх збудаванняў (кінатэатры, спартзалы, крамы, бары, рэстараны) не абыходзіцца без мантажу падземных і наземных камунікацый, для якіх неабходная гнуткая двустенных гафрыраваная труба тыпу ПНД / ПВД.

Такую абарону ўжываюць для электрычных кабеляў і правадоў, ліній радыёфікацыі і сувязі (тэлефон, інтэрнэт), прычым яе можна засыпаць зямлёй, бетанаваць ці мантаваць на паверхні сцен і столяў - часцяком іх называюць кабель-каналам. Ніжэй мы раскажам вам пра самую трубе і спосабах яе мантажу, а таксама паглядзім дэманстрацыю відэа ў гэтым артыкуле.

ПНД / ПВД

Тлумачэнне. Абрэвіятура ПНД расшыфроўваецца, як поліэтылен нізкага ціску, а поліэтылен высокага ціску - адпаведна ПВД. Існуе таксама ПЭ сярэдняга ціску з абрэвіятурай ПСД.

ПЭ як матэрыял

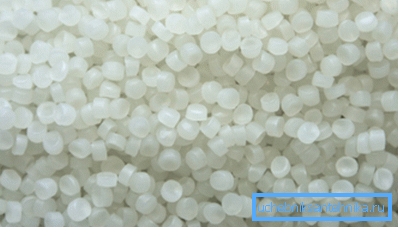

• Поліэтылен (ПЭ) або термопластичный палімер этылену, гэта арганічнае злучэнне, якое паступае ў выглядзе гранул памерам ад 2 мм да 5 мм на апрацоўку, і яго можна назваць найбольш распаўсюджаным выглядам пластмасы ва ўсім свеце. ПЭ валодае цудоўнымі гідраізаляцыйных і дыэлектрычнымі ўласцівасцямі, марозаўстойлівы, устойлівы да ўдараў, размягчается пры тэмпературы ад 80? да 120? C. Часцяком яго блытаюць з цэлафанам, але апошні з'яўляецца матэрыялам расліннага паходжання.
• ПЭ з'яўляецца гаручым матэрыялам, але затое ён не рэагуе на шчолачныя злучэння любой канцэнтрацыі і растворы асноўных, кіслых і нейтральных соляў, арганічныя і неарганічныя кіслоты. Менавіта гэтыя паказчыкі, нароўні з воданепранікальнасцю робяць кабель-канал, якім з'яўляецца двустенных труба ПНД / ПВД практычна незаменным пры мантажы камунікацый электрыфікацыі, радыёфікацыі і сувязі.

Адрозненні ПНД і ПВД

Поліэтылен нізкага ціску (ПНД) або ПЭ высокай шчыльнасці (ПВП) утворыцца пры тэмпературы 120 C-150 C, з ціскам ніжэй 0,1-2 МПа з каталізатарамі Циглера-Натта. Полімерызацыя ў дадзеным выпадку ажыццяўляецца ў завісі па іённа-кардынацыйнаму механізму, дзе на выхадзе атрымліваецца прадукт з малекулярнай вагай 80000-300000 (средневесовой) і ступенню крышталізацыі 75-85%.

Поліэтылен сярэдняга ціску (ПСД) або ПЭ высокай шчыльнасці (ПВП) утворыцца пры тэмпературы 100-120 C, з ціскам ніжэй 3,0-4,0 Мпа з каталізатарамі Циглера-Натта. Якое вырабляецца выпадае з раствора, як шматкі, дзе на выхадзе атрымліваецца прадукт з малекулярнай вагай 300000-400000 і ступенню крышталізацыі 80-90%.

Поліэтылен высокага ціску (ПВД) або ПЭ высокай шчыльнасці (ПВП) утворыцца пры тэмпературы 200-260 C, з ціскам ніжэй 150-300 Мпа, дзе ў якасці ініцыятара выступае арганічны пераксіду або кісларод. Працэс адбываецца ў трубчастым або автоклавном рэактары, дзе рэакцыя ажыццяўляецца па радыкальным механізму. На выхадзе атрымліваецца прадукт з малекулярнай вагай 80000-300000 і ступенню крышталізацыі 50-60%.

Заўвага. Варта ўлічваць, што вызначэння поліэтылену, як матэрыялу высокай, сярэдняга або нізкага ціску альбо высокай шчыльнасці можна назваць рытарычным. Часцяком матэрыял мае аднолькавы малекулярны вага і шчыльнасць - у асноўным усё залежыць ад структуры і таўшчыні што вырабляецца гатовай прадукцыі. Так, трубы ПВД звычайна тонкія і шурпатыя навобмацак, а ПВД - гладкія і глейкія пры расцяжэнні, і кошт іх, вядома, вышэй.

прымяненне

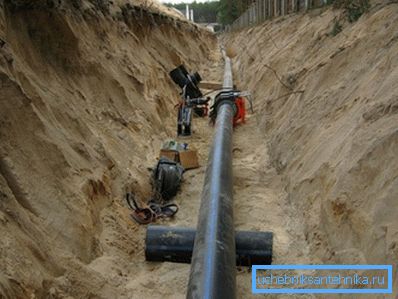

Трубы з поліэтылену нізкага ціску выкарыстоўваюцца для напорных і безнапорных трубаправодаў, напрыклад, для мантажу каналізацыі для прамысловага і грамадзянскага будаўніцтва, а таксама (у некаторых выпадках) для вадаправода. Выключэннем тут з'яўляецца, хіба што хімічная прамысловасць, дзе для каналізацыйных адводаў выкарыстоўваюць ПЭ высокага ціску.

Мантаж такіх трубаправодаў можа ажыццяўляцца метадам зварвання труб, альбо стыкоўкай ў раструб, з дапамогай гумовага ўшчыльняльніка і гэты другі метад добра знакам большасці жыхароў, якім даводзілася сутыкацца з хатнімі рамонтамі або нават рабіць іх сваімі рукамі.

Для хатняй каналізацыі выкарыстоўваецца ПНД дыяметрам 50 мм і 100 мм, а ў некаторых выпадках 32 мм (для пральных і посудамыйных машын) і 150-200 мм (для урэзкі ў гарадскую каналізацыю).

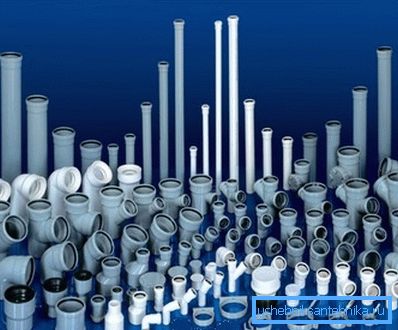

Для стыкоўкі труб ПНД, для развязак, паваротаў, пераходаў у іншую плоскасць, а таксама для змены дыяметра выкарыстоўваюць фітынгі рознай канфігурацыі, якія вырабляюцца з аднастайнага матэрыялу з гумовымі ўшчыльняльнікамі.

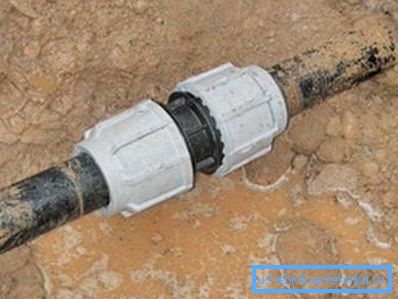

Для вадаправодаў з невялікім ціскам, дзе падача ажыццяўляецца гидрофором або погружным помпай выкарыстоўваюць трубы ПНД дыяметрам 32 мм. Для іх стыкоўкі выкарыстоўваюцца прахадныя паваротныя, прамыя і Рэдукцыйная фітынгі для компрессіонные злучэння.

Трубы з ПЭ высокага ціску прымяняюцца для магістраляў вадаправодаў, у якасці обсадных труб для артэзіянскіх і пясочных свідравін, а таксама ў якасці закладных элементаў для адукацыі тэхналагічных адтулін у маналітным бетоне. Стыкоўка такіх труб вырабляецца з дапамогай компрессіонные фітынгаў - гэта самы просты метад, які не патрабуе спецыяльнага інструмента.

Таксама гэта можа быць стыковой зваркі, дзе награваюць тарцы стыкуемых фрагментаў. Трэці спосаб мае на ўвазе выкарыстанне электросварные муфт з поліэтылену, усярэдзіне якіх знаходзіцца электроспираль.

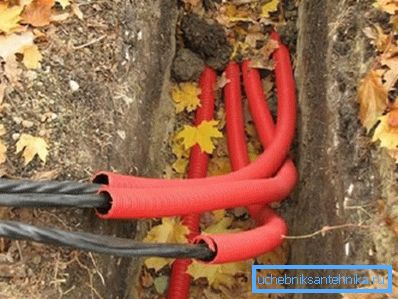

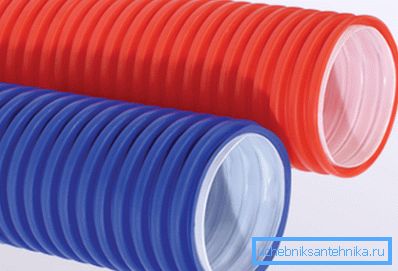

Для мантажу ня браняваных кабеляў у траншэях, а таксама для разводкі правадоў у памяшканні ўжываецца гафрыраваная двустенных труба ПНД / ПВД, дзе верхні, гафрыраваны пласт складаецца з ПЭ нізкага ціску, а ўнутраны, гладкі пласт - з ПЭ высокага ціску.

заключэнне

Трубы ПНД і ПВД на сённяшні дзень з'яўляюцца найбольш распаўсюджанымі пры ўладкаванні камунікацый для грамадскіх, жылых і вытворчых будынкаў. Для мантажу кожнай мадыфікацыі існуе свая інструкцыя, дадзеная заводам вытворцам.
