Дыяметр каналізацыйнай трубы

Пры ўсталёўцы сантэхнічнага прыбора ўстае задача яго далучэння да сістэмы каналізацыі. Каб гэта зрабіць, трэба ведаць, які дыяметр трубы падабраць. Акрамя таго, пажадана арыентавацца ў сітуацыі на рынку.

разнавіднасці дыяметраў

Значэнне дыяметра трубы каналізацыі шмат у чым залежыць ад месца ўстаноўкі. Калі не казаць пра калектарах, якія збіраюць усё сцёкавыя вады ад жылых і прамысловых збудаванняў, то дыяметр труб ўнутры будынка пераважна складае 50, 110 мм. Дыяметры трубаправодаў вонкавых сетак вагаюцца ў межах 110-600 мм.

Савет! Так як дыктуе фактарам у выбары дыяметра трубаправода з'яўляецца аб'ём сцёкавых вод, то пры мантажных працах варта браць пад увагу, колькі сантэхнічных вырабаў усталёўваецца і якая прапускная здольнасць труб мантаванай сістэмы.

• Як правіла, стаякі ўнутранай каналізацыі і выпускі ў вонкавую сетку маюць O 110 мм. Адводы ад сантэхнічных прыбораў, акрамя ўнітаза, уладкоўваюцца з труб дыяметрам у межах 32-50 мм.
• Вонкавая каналізацыя населеных пунктаў ўладкоўваецца розных дыяметраў у залежнасці ад колькасці кропак падлучэння па ходзе руху транспартуюцца сцёкаў. Ад прыватнага жытла, як правіла, адводзіцца трубаправод O 110 мм.
• Ад шматкватэрных вышынных будынкаў выпуск у вонкавую каналізацыю можа выконвацца трубаправодам O 160 мм.

Трубы, як вядома, маюць унутраны і вонкавы дыяметр. Раней для прылады сістэм каналізацыі ўжываліся вырабы, пераважна выкананыя з чыгуну або азбестацэменту. У нарматыўна-тэхнічнай літаратуры і пры праектаванні гэтыя трубы ўказваліся з унутраным дыяметрам, які пазначаецца Dвн. Цяпер часцей прымяняюцца трубы, вырабленыя з палімерных матэрыялаў. Для іх ужо паказваецца вонкавы дыяметр з пазначэньнем Dн.

Пры праектаванні і мантажы на гэта трэба асоба зважаць. Абодва значэння дыяметра гуляюць важную ролю ў залежнасці ад работ, якія праводзяцца. Пры правядзенні разлікаў пад увагу бярэцца тое, які дыяметр трубы ва ўнутранай яе часткі, у той час як пры непасрэдным мантажы на першую ролю выходзіць дыяметр вонкавы. Менавіта ад яго адштурхваюцца, калі трэба выконваць нарматыўныя адлегласці да іншых камунікацыях, асабліва пры пракладцы трубаправодаў ніжэй паверхні зямлі.

Бо трубы маюць шырокі асартымент, то вырабы з аднолькавымі ўнутранымі дыяметрамі могуць мець розны вонкавае перасек і наадварот. Уся справа ў таўшчыні сценак. Трубы, якія прымяняюцца у напорнай каналізацыі або знаходзяцца ў зямлі пад уздзеяннем вялікіх знешніх нагрузак, таўшчыня сценак павялічваецца. Ведаючы вонкавы дыяметр трубнага вырабы і яго таўшчыню сценак, можна вылічыць значэнне ўнутранага перасеку. Для гэтага ад Dн трэба адабраць дзве таўшчыні сценкі.

Дыяметры каналізацыйных труб з розных матэрыялаў

• Пластыкавыя каналізацыйныя трубы ў апошні час усё часцей знаходзяць сваё ўжыванне. Яны без асаблівых праблем выцясняюць чыгунныя вырабы, якія на рынку прысутнічалі не адно дзесяцігоддзе. Такія вырабы маюць параўнальныя перавагі, разнастайны асартымент і лёгка падвяргаюцца мантажы. Сортамента прапануюцца пластыкавыя трубы для ўнутранай каналізацыі памерам у перасеку 32, 50 і 110 мм. Вялікая разнастайнасць фасонных дэталяў дазваляе лёгка злучаць вырабы. Пры стыкоўцы труб на раструб прадугледжаны пракладкі з гумы, якія не даюць утварыцца цечы. Злучэння вырабаў паміж сабой і фасоннымі часткамі адбываецца дзякуючы не толькі раструбам, але і знітоўцы, якая праводзіцца адмысловымі ўстаноўкамі. Такія трубы добра прапускаюць сцёкі. Акрамя таго, яны даўгавечныя і з іх удзелам не ўзнікаюць сур'ёзныя аварыі. Сеткі вонкавай каналізацыі мантуюцца з труб дыяметрам ад 110 мм.
• Зараз шырокае ўжыванне маюць трубы ПВХ. Яны характарызуюцца высокай зносаўстойлівасцю, доўгім тэрмінам эксплуатацыі. Акрамя таго, у вырабаў добрая прапускная здольнасць. Практычна яны займаюць вядучае месца на сённяшні дзень пры мантажы каналізацыйных сістэм. Акрамя самых папулярных памераў у перасеку 32, 50 і 110 мм, дыяметр труб ПВХ можа быць і больш. Пры мантажы каналізацыйных трубаправодаў за межамі будынкаў выкарыстоўваюць вырабы дыяметрам у межах 110-500 мм, пры гэтым сценкі могуць быць таўшчынёй да 15 мм. Безумоўна, трубы з такімі характарыстыкамі пракладваюць для прылады трубаправодаў магістральнага прызначэння.

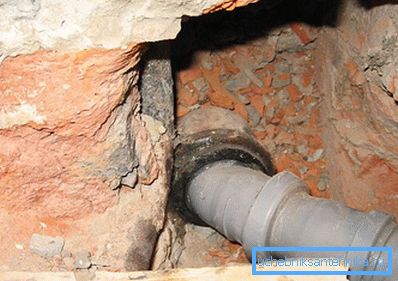

• Старыя добрыя чыгунныя трубы хоць і аджываюць свой век, але яны яшчэ прымяняюцца ў нашы дні. Яны рэдка выкарыстоўваюцца пры ўнутраным мантажы, але пры пракладцы вонкавых сетак такія вырабы яшчэ сустракаюцца. Сучасныя трубы з чыгуну вырабляюцца метадам ліцця. Яны добра супрацьстаяць карозіі і валодаюць з унутраным бокам пакрыццём, якое мінімальна перашкаджае праходжання сцёкаў. Злучаюцца трубы пры дапамозе раструба з ужываннем абшэвак або ўшчыльняючымі кольцаў. Дыяметры чыгунных вырабаў з'яўляюцца стандартнымі. Сярэднія дыяметры вызначаюцца памерамі ў перасеку ў межах 50-300 мм. Пры пракладцы магістральных ліній дыяметры павялічваюцца да 1200 мм.

Савет! Каб вызначыць дыяметр трубы, трэба паглядзець на павярхоўную маркіроўку. Патрэбнае значэнне напісана ў канцы тэксту лічбамі.

Дыяметры труб для сантэхнічных прыбораў

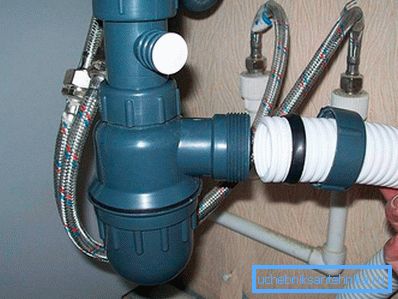

• Разам з рукамыйніцай або ракавінай у камплекце прапануюцца фасонныя дэталі, якія могуць падлучацца да труб O 40, 50 мм. Зыходзячы з гэтага, найбольш рацыянальным будзе зрабіць адвод ад гэтых сантэхнічных прыбораў O 50 мм. Такая труба будзе нармальна прапускаць неабходны аб'ём вады.
• Сярод сантэхнічных прыбораў толькі ўнітаза патрэбна отводной труба O 110 мм. Пры гэтым гэта ўмова павінна выконвацца абавязкова. Акрамя таго, труба, якая будзе адводзіць сцёкі ад унітаза, павінна быць як мага меншай даўжыні і знаходзіцца бліжэй да стояку. Каб злучыць выпускную частка ўнітаза з патрубком адводу трэба звярнуцца да дапамогі спецыяльнай фасоннай часткі (толькі ў тым выпадку, калі немагчыма без яе састыкаваць ўнітаз з трубой), якая называецца гофрой. Яна мае абшэўкі, якія не дапускаюць цечы і ўзнікнення непрыемнага паху.
• Як вядома, з ванны выцякае немалы аб'ём вадкасці. Пры гэтым труба адводу мае невялікі дыяметр - 50 мм. Справа ў тым, што тут мае ролю хуткасць выцякання. Праз адтуліну малога дыяметра сцёкі будуць выцякаць невялікім аб'ёмам за адзінку часу. Акрамя таго, існуючая рашотка дадаткова памяншае хуткасць патоку, таму большай прапускной здольнасці для адводзіць трубы не патрабуецца.
• Як паказвае практыка, на кухні адначасова можа размяшчацца акрамя ракавіны яшчэ і дзве машыны - посудамыйная і пральная. Калі ад мыйкі павінна адыходзіць труба O 50 мм, то ад пасудамыйкі павінна ісці выраб памерам у перасеку ад 40 мм, а ад пральнага агрэгата - 32 мм. Для іх ужываецца толькі адна каналізацыйная труба O 50 мм, ад якіх ідуць адводы да прыбораў. У гэтыя адводы ўстаўляюцца зліўныя шлангі і, калі трэба, прымяняюцца абшэўкі.
• Душавая кабіна адрозніваецца ад ванны тым, што ў першым выпадку аб'ём вады пры адводзе невялікі. Пры прыняцці душа адводзіцца сцёкаў у адзінку часу роўна столькі, колькі паступае на палівачку. Пры гэтым паддон сантэхнічнага вырабы мае адтуліну такое ж, як у ванны. Да душавой кабіне прыкладаюцца фасонныя часткі, у тым ліку зліўны шланг, які можа быць у дыяметры ад 32 да 50 мм. Адсюль выснова - для адводу сцёкаў досыць вырабы з памерам у перасеку 50 мм.

Такі шырокі асартымент каналізацыйных труб не павінен стварыць праблем ўладальніку памяшкання пры выбары патрэбнага вырабы для адводаў сцёкаў ад сантэхнічнага прыбора.

відэа

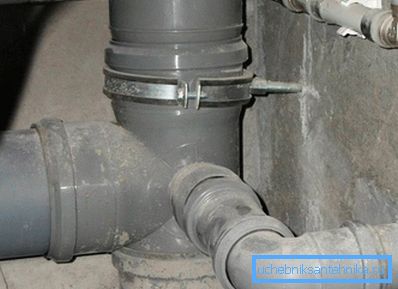

У гэтым відэароліку паказана як праводзіцца стыкоўка каналізацыйных труб розных дыяметраў:
