Дыяметры медных труб: агляд сортамента і сферы ўжывання

Адным з добрых якасцяў, характэрных для труб з медзі, з'яўляецца параўнальна нескладаны мантаж, які можна ажыццявіць сваімі рукамі поле непрацяглай практыкі. Аднак у дадзеным выпадку галоўнай складанасцю з'яўляецца не само ўладкаванне злучэнняў, а падбор элементаў па перасеку і таўшчыні сценкі.

Тут трэба адзначыць, што актыўна ўжываць такія вырабы пачалі на захадзе, таму замест звыклай нам метрычнай сістэмы шырока выкарыстоўваецца цалевая. Менавіта гэта часцяком ставіць у тупік нявопытных майстроў, і таму для вырашэння праблемы мы настойліва раім вывучыць дадзеную артыкул.

характарыстыкі матэрыялу

Агульныя ўласцівасці і методыка вытворчасці

Медныя трубы з'яўляюцца матэрыялам, які пачалі ўжываць для ўладкавання камунікацый досыць даўно. Гэтаму спрыяла адносная лёгкасць апрацоўкі металу, а таксама добрыя эксплуатацыйныя паказчыкі. Дадзеная камбінацыя якасцяў прывяла да таго, што медзь актыўна выкарыстоўваецца і цяпер - хай і не ў такіх маштабах як сталь, чыгун або тэхналагічныя палімеры.

На сённяшні дзень існуе дзве методыкі вытворчасці труб.

Бясшвовыя трубы, якія з'яўляюцца найбольш якаснымі, і таму вельмі запатрабаванымі, робяць так:

• У якасці сыравіны бярэцца медны брусок. Звычайна ў склад яго ўваходзіць не толькі медзь, але і розныя дабаўкі, якая забяспечвае паляпшэнне эксплуатацыйных характарыстык гатовага вырабы.
• Далей брусок награваецца, пасля чаго з яго на прашыўнымі табары фармуецца полая гільза з досыць тоўстымі сценкамі.

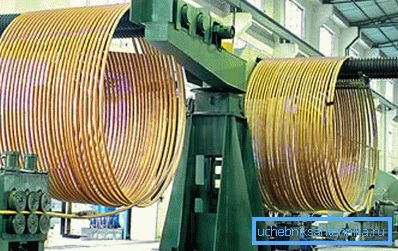

• Пасля гэтага гільзу адпраўляюць на пракатны табар, дзе круглыя ​​вальцы апрацоўваюць яе паверхню, дасведчаныя сценкі і прапускаючы дэталь праз калібра фильеру. У выніку атрымліваецца, напрыклад, медны труба 1 4 цалі - у залежнасці ад таго, якое сячэнне было закладзена ў наладзе станка, і якая нарыхтоўка была выкарыстана.

Звярніце ўвагу! Пры вырабе дэталяў вялікага дыяметра магчымы паўторны нагрэў гільзы для палягчэння пракаткі. Натуральна, у гэтым выпадку выдаткі на вытворчасць дэталі павялічваюцца.

Куды радзей вырабляюць вырабы зварнога тыпу. У гэтым выпадку ў якасці нарыхтоўкі бярэцца паласа металу, якая згортваецца ў трубку вакол матрыцы пэўнага памеру. Краю паласы зварваюцца, а шво зачышчаецца.

Далейшая апрацоўка шмат у чым вызначае ўласцівасці матэрыялу:

• Больш трывалымі, але ў той жа час больш жорсткімі і менш зручнымі пры мантажы з'яўляюцца неотожженные трубы. Пасля вырабу яны не падвяргаюцца тэмпературнай апрацоўцы, дзякуючы чаму захоўваюць нязменнай ўнутраную структуру металу.
• Калі ж пасля вытворчасці нарыхтоўкі праходзяць працэдуру адпалу, то ўнутраная крышталічная рашотка медзі часткова мадыфікуецца. З аднаго боку, гэта прыводзіць да нязначнай страты трываласці і паніжэння тэмпературы плаўлення, але з другога - выраб становіцца гнуткім, што істотна спрашчае мантаж.

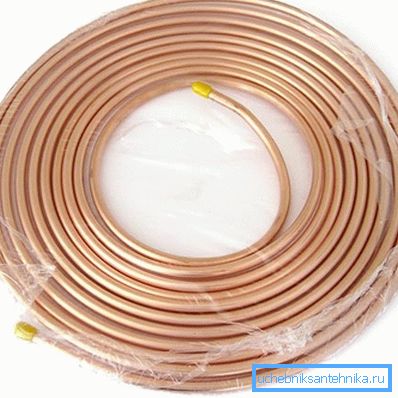

Звярніце ўвагу! Отожженной медная труба 5 8 цалі (а часам і дэталі з вялікім перасекам) можа пастаўляцца ў бухтах значнага метражу. Неотожженные разнавіднасці практычна заўсёды пастаўляюцца паштучна, паколькі спроба іх сагнуць можа прывесці да незваротнай дэфармацыі.

перавагі

Сярод вартасцяў труб з медзі можна вылучыць такія:

• Па-першае, матэрыял практычна не падвяргаецца карозіі. Нават пры працяглым кантакце з вадкасцю ў досыць жорсткіх умовах (перапады тэмпературы, салёнасць, прысутнасць вуглякіслага газу) можа з'явіцца хіба што паціна (характэрны зялёны налёт). На эксплуатацыйныя ўласцівасці канструкцыі гэты налёт не ўплывае.

Звярніце ўвагу! Спецыялісты не рэкамендуюць счышчаць паціну з участкаў, схаваных ад нашага погляду: яна з'яўляецца хімічна інэртнай, і таму выступае ў якасці дадатковага ахоўнага пласта. Натуральна, такая інструкцыя мае нефармальны характар, але яна вельмі дзейсная.

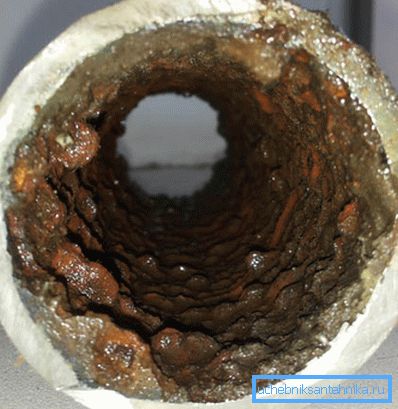

• Яшчэ адзін плюс - гладкая ўнутраная паверхня. Ўнутры не ўтворацца нарасты (як, напрыклад, у чыгунных ці сталёвых вырабах), і таму нават досыць тонкая медная труба 8мм захоўвае сваю праходнасць на працягу ўсяго тэрміну эксплуатацыі.

• Да пераваг можна аднесці высокую пластычнасць пры добрай тэрмастойкасці. Менавіта з гэтай прычыны медзь прыменіць ў розных цеплаабменніках: матэрыял гарантавана не расплавіцца (да +250⁰С без прыкмет дэфармацыі вытрымлівае нават самая тонкая сценка), а гнуткасць дазваляе сканструяваць даволі складаную разводку.

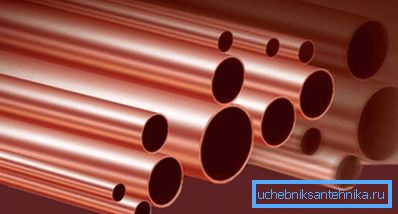

• Нарэшце, да плюсаў варта аднесці і шырокі асартымент. Падабраць дэталь можна практычна для любой задачы, паколькі пералік даступных дыяметраў вылічаецца не адным дзесяткам значэнняў.

Калі ж казаць пра мінусы, то найбольш значным для нас будзе высокая цана. Ні медныя трубы ацяплення, ні медны вадаправод нельга назваць бюджэтнымі рашэннямі.

Зрэшты, добрыя эксплуатацыйныя паказчыкі разам з прывабным знешнім выглядам кампенсуюць гэты недахоп. Таму, калі ёсць магчымасць - заплаціце адзін раз, і больш не задумваюцца аб функцыянаванні сістэмы.

памерная сетка

Асноўныя перасеку і методыка перакладу

Як мы адзначалі вышэй, часцей за ўсё перасек трубы пазначаецца ў долях англійскай цалі. Складана гэта толькі на першы погляд, паколькі, разабраўшыся, вы зможаце літаральна «з лета» перакладаць гэтыя велічыні, падбіраючы дэталь у адпаведнасці з задачай.

Разлікі выконваюцца даволі проста:

• Так, велічыня аднаго цалі складае прыкладна 25 мм (на самай справе 25,4 мм, але такая дакладнасць патрэбна толькі ў вельмі рэдкіх выпадках).
• Зараз, каб даведацца, напрыклад, дыяметр ў мм меднай трубы 1 4 цалі, мы 25 памнажаем на 1/4. У выніку атрымліваем велічыню ў 6,25 мм.

Савет! Такім чынам можна атрымаць толькі прыблізнае значэнне, паколькі адхіленні звычайна тлумачацца рознай таўшчынёй сценкі ў розных тыпаразмераў. Зрэшты, для бытавых патрэб гэтай дакладнасці хапае.

Поўная табліца дыяметраў медных труб прыводзіцца ніжэй:

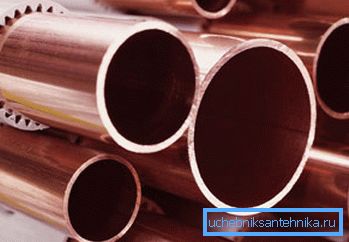

  Звярніце ўвагу! Часам у маркіроўцы трубы паказваюцца ўсе ж такі не цалі, а перасек і таўшчыня сценкі ў міліметрах. Напрыклад, медная труба 6х1 мае дыяметр 6 мм і сценку ў 1 мм.

маса вырабы

Ведаючы гэтыя дадзеныя, можна досыць лёгка разлічыць масу пагоннага метра для вылічэнні нагрузкі на апорныя канструкцыі:

М = (D - S) * S * 3,14 * p / 1000, дзе

• M - удзельная вага трубы (кг / м.пог).
• D - вонкавы дыяметр, мм.
• S - таўшчыня сценкі, мм.
• P - шчыльнасць медзі, 8,9 г / см³.

Такім чынам, калі ў нас ёсць медная труба 1 1 8 то:

М = (28,6 - 1,3) * 1,3 * 3,14 * 8,9 / 1000 = 752 г / м.пог.

Як і ў выпадку з перасекам, лічбы атрымліваюцца досыць прыблізныя, але для ацэнкі сітуацыі іх цалкам дастаткова.

Прымяненне труб рознага дыяметра

Спектр прымянення медных вырабаў дастаткова шырокі:

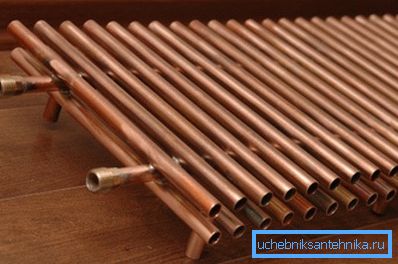

• Медная труба 10 мм і менш выкарыстоўваецца для мантажу ўнутраных цеплаабменнікаў ў сістэмах ацяплення і кандыцыянавання. Малы дыяметр такіх труб забяспечвае максімальную эфектыўнасць функцыянавання падобных прылад за кошт добрай перадачы энергіі.

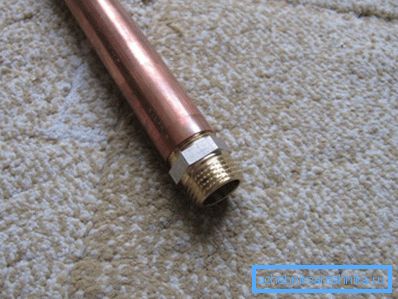

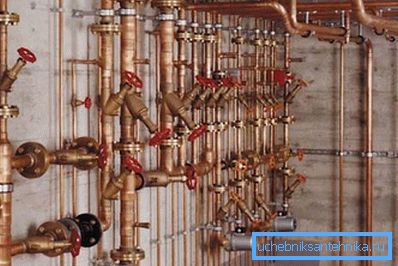

• Вырабы ад 10 да 25 мм прымяняюцца для мантажу вадаправодаў. Медная труба 1 2 цалі з'яўляецца адной з найбольш часта задействуемых пры ўладкаванні сістэмы падачы вады. Тое ж датычыцца і дэталяў на 3/4 цалі.

• Разнавіднасці да 40-45 мм выкарыстаюць для сістэм зліву. Нягледзячы на ​​параўнальна невялікі дыяметр, яны забяспечваюць эфектыўнае водаадвядзенне за кошт высокай праходнасці.
• Медная труба 3 8, а таксама больш тоўстыя разнавіднасці добра падыдуць і для ацяпляльных сістэм. Высокая тэрмаўстойлівасць матэрыялу разам з выдатнай цеплаправоднасцю тонкіх сценак дазваляюць абаграваць памяшканне з мінімальнымі энергазатратамі.
• Самыя тоўстыя трубы прымяняюцца для пракладкі адводаў ад водонесущей магістралі, а таксама ў якасці дэкаратыўных і ахоўных элементаў, напрыклад, кажухоў для полуоткрытого праводкі.

выснову

Выкарыстоўваючы інфармацыю, выкладзеную вышэй, вы зможаце досыць лёгка вызначыць дыяметр ў мм меднай трубы 1 2 цалі, вылічыць ўдзельная вага такога вырабы, і зразумець, ці падыдзе яно для стаіць перад намі задачы. Зрэшты, з часам з'явіцца навык, і рабіць вылічэнні проста не прыйдзецца.

А каб гэты навык сфармаваўся хутчэй, рэкамендуем часцей ўжываць атрыманых веды на практыцы, і ўважліва вывучаць усю даступную дадатковую інфармацыю, у першую чаргу - відэа ў гэтым артыкуле.
