Дыяметры труб пвх - існуючыя віды і вобласці прымянення

04-04-2018
Трубы

Сфера прымянення поливинилхлоридных (ПВХ) труб даволі шырокая. Прычым, у залежнасці ад прызначэння, іх дыяметры могуць быць самымі рознымі. Далей мы разгледзім найбольш распаўсюджаныя іх памеры, і для якіх мэтаў яны выкарыстоўваюцца.

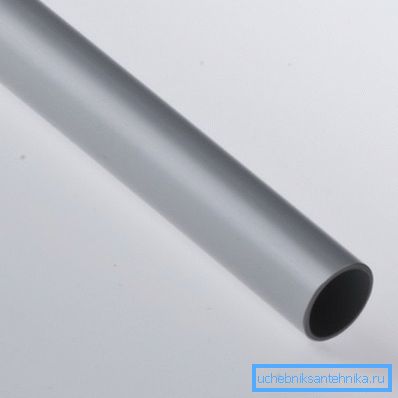

Вадаправодная труба ПВХ 25 мм

Агульныя звесткі

Разгляданая прадукцыя з'яўляецца даволі папулярным матэрыялам для пракладкі прамысловых і бытавых камунікацый.

Гэта тлумачыцца такімі яе вартасцямі як:

  • даўгавечнасць;
  • надзейнасць;
  • Ўстойлівасць да карозіі;
  • Магчымасць пракладваць трубаправод пад зямлёй на вялікай глыбіні, дзякуючы высокай трываласці;
  • Невялікая вага вырабы, што зніжае выдаткі на транспарціроўку і спрашчае працэс кладкі;
  • Прастата мантажу, так як гэты працэс не патрабуе якога-небудзь спецыяльнага абсталявання. У выніку зборку бытавога трубаправода можна выканаць сваімі рукамі;
  • Ўстойлівасць да ўздзеяння высокай тэмпературы - матэрыял пачынае плавіцца пры тэмпературы 180-220 градусаў па Цэльсіі, у поліэтыленавых і поліпрапіленавых аналагаў гэты паказчык значна ніжэй;
  • Невысокі кошт матэрыялу - вырабы каштуюць на 30 адсоткаў танней поліэтыленавых аналагаў.
  • Цеплаправоднасць блізкая да паказчыка цеплаізаляцыйных матэрыялаў;
  • Экалагічнасць, дзякуючы чаму вырабы выкарыстоўваюць для мантажу пітных трубаправодаў;
  • Выдатная прапускная здольнасць дзякуючы добрым гідраўлічным уласцівасцях;
  • Здольнасць вытрымліваць ціск да 16 бар.

Звярніце ўвагу! У адрозненне ад поліэтыленавых аналагаў, разгляданы матэрыял успрымальны да ударных нагрузак. Прычым, з паніжэннем тэмпературы навакольнага асяроддзя, яго далікатнасць павышаецца.

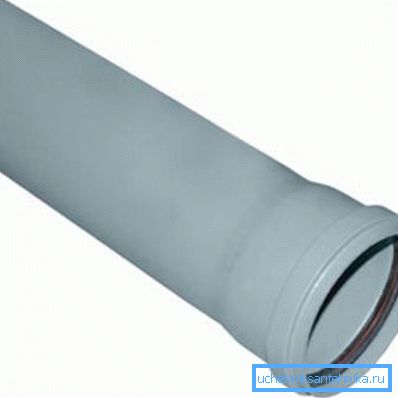

Труба ПВХ 32 мм з раструбам

Варта адзначыць, што ў цяперашні час існуе 2 віды ПВХ трубавых вырабаў:

  1. З звычайнага полівінілхларыду (PVC);
  2. З непластифицированного полівінілхларыду ПВХнп (PVC-U).

Часцей за ўсё пры іх вытворчасці ўжываюць матэрыял PVC-U, так як ён адрозніваецца лепшымі тэхнічнымі характеристиками.Благодаря гэтаму вырабы можна ўжываць для напорных трубаправодаў.

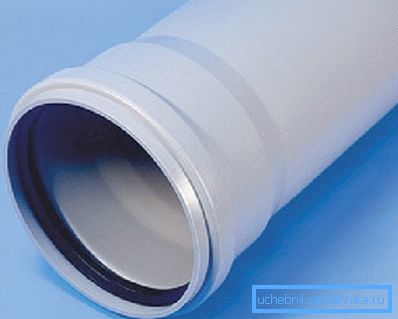

Каналізацыйная труба ПВХ 70 мм

Дыяметры і сферы ўжывання

Класіфікацыя па дыяметры

У залежнасці ад памераў, класіфікацыя разгляданых вырабаў выглядае наступным чынам:

унутраныя сістэмы Пры пракладцы ўнутраных сістэм часцей за ўсё выкарыстоўваецца труба ПВХ 20 мм і труба ПВХ 50 мм. Таксама часам выкарыстоўваюць вырабы дыяметрам 25, 32 або 40 мм. Да прыкладу, яны могуць прымяняцца ў якасці рукавоў для электрасеткі.
Унутраныя каналізацыйныя сеткі У якасці стояка звычайна выкарыстоўваецца труба ПВХ 110 мм або 150 мм. Для разводкі часцей за ўсё выкарыстоўваюць вырабы дыяметрам 40-50 мм.
Для вонкавых сетак Для гэтых мэтаў ўжываюць дэталі большага дыяметра, таму разгледзім дадзеную катэгорыю асобна.

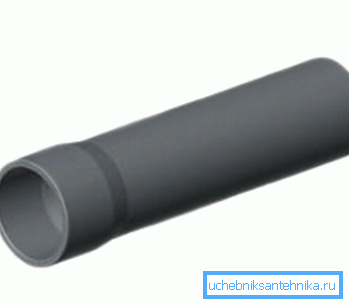

Труба ПВХ 75 мм пад клеевое злучэнне

Для вонкавых сістэм

Такім чынам, як ужо было сказана вышэй, для мантажу вонкавай каналізацыі ўжываюць трубы ПВХ вялікага дыяметра.

Найбольш распаўсюджаныя сярод іх наступныя:

  • Дыяметрам 160 мм - пры дапамозе гэтых вырабаў, як правіла, выконваюць безнапорныя каналізацыйныя сістэмы для сельскагаспадарчых, прамысловых і бытавых аб'ектаў. Даўжыня можа быць рознай:
  • 1м;
  • 2м;
  • 3м.

Дапушчальная глыбіня закладкі залежыць ад таўшчыні сценак (класа калянасці). Да прыкладу, трубу SN4 дазваляецца закладваць пад зямлю на глыбіню да 8м, а SN 2 толькі на 4м.

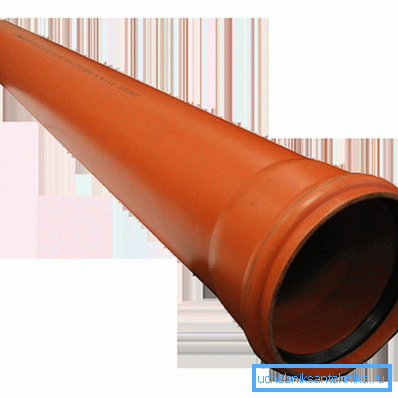

Вонкавая каналізацыйная труба 200 мм
  • Труба ПВХ 200 мм арыентавана на мантаж каналізацыйных безнапорных сістэм, якія абслугоўваюць прамысловыя будынкі, а таксама буйныя жылыя дамы. Іншымі словамі, яна ўжываецца там, дзе мяркуецца вялікі аб'ём сцёкаў. Акрамя таго дадзены дыяметр падыходзіць для кладкі ліўневых сістэм адводу каналізацыйных сцёкаў, прадухіляюць затапленне гарадскіх плошчаў і вуліц.
  • У тых выпадках, калі да каналізацыйнай сістэме прад'яўляюцца павышаныя патрабаванні да эксплуатацыйных уласцівасцях, апраўдана выкарыстанне поливинилхлоридных труб перасекам 315 мм. Іх сценкі трохслаёвыя - унутраны і вонкавы пласт выкананы з непластифицированного полівінілхларыду. Пры гэтым вырабы валодаюць невялікім вагой.

Савет! Усе памеры пералічаных вышэй вырабаў ўтрымлівае табліца дыяметраў труб ПВХ, якую можна знайсці ў даведачнай літаратуры.

Класіфікацыя па прызначэнні

Усе існуючыя віды гэтай прадукцыі класіфікуюцца па прызначэнні:

  • Вадаправодныя напорныя;
  • Каналізацыйныя безнапорныя;
  • Обсадные, для мантажу свідравін.

Далей больш падрабязна разгледзім асаблівасці кожнага выгляду.

напорная труба

напорныя

Напорныя трубныя вырабы адрозніваюцца ў першую чаргу па спосабе мантажу.

Яны могуць быць:

  • Раструбными;
  • Для халоднай зваркі.

Труба ПВХ 16 мм валодае найменшай магчымым перасекам, максімальны ж складае 400 мм. Мінімальны дыяметр вырабы з раструбным злучэннем складае 90 мм.

Звярніце ўвагу! Пры куплі вырабаў з раструбам, варта мець на ўвазе, што ў стандартнай даўжыні, заяўленай вытворцам, не ўлічаная даўжыня раструба.

Раструбные напорныя трубы нагадваюць каналізацыйныя, аднак, іх вузел злучэння забяспечвае вялікую герметычнасць дзякуючы шчыльнаму гумовага кольца, якое ўсталёўваецца ў спецыяльны пазу раструба.

Вырабы пад халодную зварку злучаюцца адмысловым клеем, які ўяўляе сабой растваральнік. Склад зварвае злучаныя дэталі, чым забяспечвае надзейны і герметычны стык.

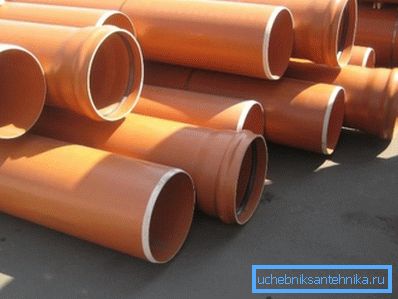

Безнапорныя каналізацыйныя трубы

каналізацыйныя безнапорныя

Для каналізацыйных сістэм, якія функцыянуюць самацёкам, нярэдка выкарыстоўваюць ПВХ трубы. Іх дапушчальнае ціск не перавышае 0,16 Мпа, а максімальная дапушчальная тэмпература - 450 градусаў па Цэльсіі.

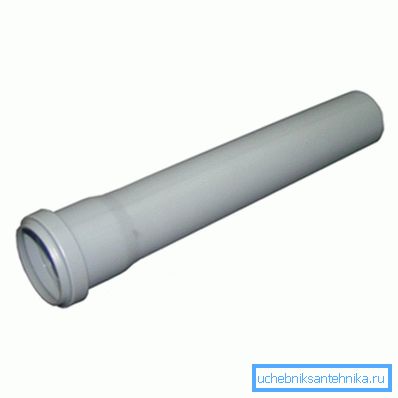

Безнапорныя ўнутраная труба ПВХ 40 мм

Вырабы для вонкавай каналізацыі афарбоўваюць у рыжы колер.

Зборка трубаправода ажыццяўляецца раструбным спосабам, дзякуючы чаму інструкцыя па мантажы сістэмы гранічна простая:

  • Дэталь ўстаўляецца ў раструб, які ушчыльнены гумовым кольцам.
  • Затым месца стыку герметызуецца сіліконавым герметыкам.

Звярніце ўвагу! Для надзейнасці злучэння, неабходна забяспечыць соосность дэталяў. У выпадку перакосу, ўшчыльняльнае гумовае кольца примнется і стык разгерметизируется.

Дадзеная прадукцыя адрозніваецца па класе калянасці:

SN 2 Лёгкі тып - вырабы здольныя вытрымаць нагрузку ў 2 кн / м 2.
SN 4 Сярэдні тып - максімальная нагрузка складае 4 кн / м 2.
SN 8 Цяжкі тып - максімальная нагрузка складае 8 кн / м 2

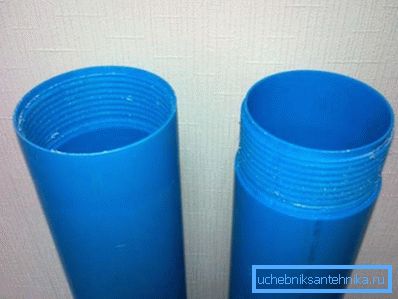

На фота - обсадные трубы

обсадные рэзьбавыя

Дадзены тып вырабаў ўжываюць пры прыладзе водазаборных свідравін, а таксама тэхнічных трубаправодаў, якія транспартуюць хімічныя рэагенты. Асаблівасцю гэтых вырабаў з'яўляецца добрая ўстойлівасць да ўздзеяння розных агрэсіўных хімічных рэчываў.

Іх даўжыня складае 3-4м, а дыяметр можа знаходзіцца ў межах 80-225 мм.Трубопроводы дадзенага тыпу мантуюцца разьбовым-раструбным спосабам. Дзякуючы гэтаму злучэнне атрымліваецца яшчэ больш надзейным і герметычным.

Прычым, дзякуючы разьбе, павышаецца ўстойлівасць стыкаў да вертыкальным і гарызантальным нагрузак, якія могуць паўстаць у выніку ўнутранага ці вонкавага расцягваецца давления.К прыкладу, ПВХ-труба дыяметрам у 125 мм здольная вытрымаць нагрузку ў 5 тон і нават больш. Такім чынам, для свідравіны глыбінёй у 200 метраў запас трываласці павялічаны ў сем разоў.

выснову

Як мы высветлілі, на сённяшні дзень існуе вялікі асартымент ПВХ труб з рознымі дыяметрамі. Гэты параметр залежыць у першую чаргу ад вобласці прымянення вырабы, а таксама ад некаторых іншых параметраў трубаправода.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
