Дзе і як прымяняецца труба 325мм
Па тэхналогіі вырабу сталёвая труба 325 можа быць зварной або бясшвоўнай з таўшчынёй сценкі 6 мм, 8 мм і 10 мм (марка сталі 17Г1С) - выбар матэрыялу залежыць ад меркаванага ўнутранага ціску. Для спиралешовных труб характэрная малая таўшчыня сценкі, тады як для суцэльнацягнутыя магчымая толькі тоўстая сценка (ДАСТ 20295-85)
Аб некаторых асаблівасцях такога канструкцыйнага матэрыялу мы пагаворым ніжэй, а таксама прадэманструем вам тэматычнае відэа ў гэтым артыкуле.
агульнае знаёмства
Заўвага. Сталёвыя 325-ые трубы часцей за ўсё ўжываюцца для ацяплення, вадаправодаў, нафта-і газаправодаў і могуць мантавацца пад зямлёй, па зямлі і па паветры. Акрамя таго, б у матэрыял можа быць выкарыстаны ў якасці обсадных труб для бетонных паль або вертыкальных апор для водаадводаў, рэкламны шчытоў і гэтак далей.
Паслугі пры продажы

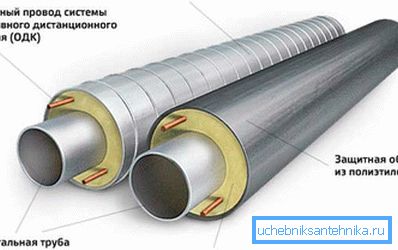

- Для павелічэння эксплуатацыйнага рэсурсу заводы вытворцы пры продажы прапануюць такую паслугу, як ізаляцыя сталёвага трубаправода - і гэта не проста павялічвае тэрмін службы, а забяспечвае бяспеку, што з'яўляецца немалаважным фактарам у праектаванні, як таго і патрабуе любая інструкцыя.
- У якасці вонкавага ізалявальнага матэрыялу для траяка, адводаў і ўсёй магістралі ў цэлым можа паслужыць цэментава-пясочнае пакрыццё (ЦПП).
- Акрамя таго, гэта можа быць ўнутраная цэментава-пясочная ізаляцыя (ЦПИ) для траяка, адводаў і ўсёй магістралі ў цэлым можа паслужыць цэментава-пясочнае пакрыццё.
- І, нарэшце, вельмі ўзмоцненая ізаляцыя (ВУС), якая складаецца з трох пластоў і абараняе нафта-і газаправоды ад карозіі і механічных пашкоджанняў. Вядома, цана ВУС найбольш высокая.
- Скос кантавой часткі (фаска) дасягаецца шляхам яе зрэзу на 45 ?, хоць гэта можа быць і іншы кут, у залежнасці ад эрганамічнай, тэхналагічнай або дэкаратыўнай мэты, прычым, то можа быць, як новая, так і труба бу 325. Працэс наразання можна падзяліць па трох катэгорыях, гэта газакіслародная, паветрана-плазменная і механічная рэзка.
- Найбольш распаўсюджаным, але і самым дарагім з'яўляецца механічны спосаб і яго ажыццяўляюць на трубавых заводах на спецыяльным абсталяванні.
- А вось газакіслародная і паветрана-плазменны метад ўжываюць у палявых умовах. Гэта значыць непасрэдна на месцы мантажу. Звычайна такі спосаб выкарыстоўваюць пры канструктыўных зменах праектаў і дэфіцыце часу. Такі выгляд прац сваімі рукамі можа выканаць толькі зваршчык высокай кваліфікацыі.
іншыя характарыстыкі
| Дыяметр (мм) | Таўшчыня сценкі (мм) | ДАСТ | марка сталі | Даўжыня ад-да (м) |
| 325 | 8 | 8732-78 | 20 | 7-11 |
| 325 | 10 | 8732-78 | 20 | 8-12 |
| 325 | 12 | 8732-78 | 20 | 8-12 |
| 325 | 14 | 8732-78 | 20 | 8-10 |
| 325 | 16 | 8732-78 | 20 | 7-11 |
| 325 | 18 | 8732-78 | 20 | 7-9 |
| 325 | 20 | 8732-78 | 20 | 7-9 |
| 325 | 22 | 8732-78 | 20 | - |
| 325 | 24 | 8732-78 | 20 | 7-9 |
| 325 | 25 | 8732-78 | 20 | 7-11 |
| 325 | 26 | 8732-78 | 20 | - |
| 325 | 28 | 8732-78 | 20 | - |
| 325 | 30 | 8732-78 | 20 | 7-9 |
| 325 | 34 | 8732-78 | 20 | 6-9 |
| 325 | 35 | 8732-78 | 20 | - |
| 325 | 36 | 8732-78 | 20 | - |
| 325 | 38 | 8732-78 | 20 | 5-7 |
| 325 | 42 | 8732-78 | 20 | 5-7 |
| 325 | 45 | 8732-78 | 20 | 5-6 |
| 325 | 48 | 8732-78 | 20 | 6-7 |
| 325 | 50 | 8732-78 | 20 | 5-7 |
Труба бясшвовых горячедеформированная
Заўвага. Для таго каб вызначыць вага трубы 325х6 або вага трубы 325х8 (і іншых), вам трэба масу аднаго пагоннага метра памножыць на яе даўжыню.
| Таўшчыня сценкі (мм) | 6 | 7 | 8 | 9 | 10 | 12 |
| Маса пагоннага метра 325-ой трубы | 47,2 | 54,9 | 62,54 | 70,14 | 77,68 | 92,63 |
| Колькасць пагонных метраў на тону матэрыялу | 21,19 | 18,25 | 15,99 | 14,26 | 12,87 | 10,8 |
Табліца масы на пагонны метр
Заўвага. Яшчэ вага трубы 325-8 мм будзе залежаць ад таго, новы Ці гэта асобнік, адноўлены або ляжалай. Розніца, вядома нязначная і не ўплывае на тэхнічныя ўмовы, але, тым не менш, яна ёсць.
халодная прокатка
Халодная прокатка труб ажыццяўляецца на ўнікальным табары пильгерного тыпу ХПТР 350-8 - гэта для бясшвовых холоднокатаной вырабаў з вонкавым дыяметрам ад 140 мм да 325 мм. Для вытворчасці выкарыстоўваецца нержавеючая, вугляродзістай і легіраваных сталь з пэўным мяжой трываласці 1000МПа, вымяраюцца ў халодным стане металу (даведайцеся тут, як выконваецца афарбоўка труб).
Цалкам натуральна, што прадукцыя, катацца на прэцызійных постаці, мае асоба дакладныя геаметрычныя параметры і такую ж таўшчыню сценкі, акрамя таго, гэта ставіцца і да якасці сплаву.
Выраб труб на прэцызійных станках дазваляе выкарыстоўваць такія вырабы не толькі для транспарціроўкі розных вадкасцяў і газу, але таксама ў хімічнай прамысловасці, суднабудаванні і нават для авіяцыйнай і касмічнай тэхнікі. ХЛТР 350-8 мае кантавую загрузку нарыхтовак, якія падаюцца ў ачаг дэфармацыі кантавым упорам, прывад размешчаны спераду, з правым ці левым выкананнем.
У агульны склад абсталявання для пракату ўваходзіць цэлы комплекс машын, адказных за аперацыйны працэс. Да такіх можна аднесці рабочую трёхвалковую клець і прывад яе перамяшчэння, абсталяванне падае ўчастка рычажным пераключэннем, прамежкавы і пярэдні патрон, адзін стол для загрузкі, а іншы для прыёмкі гатовых вырабаў, прыстасаванні для збору і падачы техсмазки, а таксама прылада для абароны.
Для атрымання труб круглага перасеку і высокай якасці вытворчасці патрэбна трёхвалковая клець, якая паніжае разностенность нарыхтоўкі на выхадзе. Такая прылада складаецца з сілавы рухомай станіны, якая прызначана для намаганні пракаткі і яе каліброўцы, а таксама з рухомай касеты, на якой размешчаныя працоўныя валкі.
Смазывающе-астуджальная вадкасць (СОЖ) падаецца ў зону дэфармавання з соплаў на спреерах, якія размяшчаюцца па абодва бакі клеці.
Які падае механізм прызначаны для імпульснага прасоўвання трубы пры праходжанні касеты падчас адкрыцця валкоў. Імпульсную падачу апрацоўванага матэрыялу, а таксама адвод патрона ажыццяўляецца пры дапамозе сервопривода, дзе працоўны рэжым задаецца электрасістэмах кіравання.
| № п / п | значэнне | Адзінка вымярэння | параметры |
| 1 | Максімальны вонкавы дыяметр нарыхтоўкі з плюсавымі допускамі, не больш | мм | 360 |
| 2 | таўшчыня нарыхтоўкі | мм | 5-40 |
| 3 | даўжыня нарыхтоўкі | м | 2,5-8 |
| 4 | Допуск вонкавага дыяметра нарыхтоўкі | мм | ± 1.0 |
| 5 | Допуск таўшчыні сценкі нарыхтоўкі, не больш | % | ± 12.5 |
| 6 | выпукласць нарыхтоўкі | мм / м | 2 |
| 7 | Вонкавы дыяметр гатовай трубы | мм | 140-325 |
| 8 | Таўшчыня сценкі гатовай трубы | мм | 3-32 |
| 9 | Максімальная даўжыня гатовай трубы | м | 25 |
| 10 | Чысціня паверхні Ra гатовай трубы | мкм | 0,8 |
| 11 | Допуск таўшчыні сценкі гатовай трубы пры Рэдукаваныя таўшчыні сценкі не менш за 50%, не больш | % | ± 6,0 |
| 12 | Допуск вонкавага дыяметра гатовай трубы | мм | ± 0.7 |
| % | ± 0,2-0,3 | ||
| 13 | Даўжыня ходу сілавы станіны | мм | 1600-1700 |
| Даўжыня ходу рабочай касеты | 1100 | ||
| 14 | Рабочая зона пракатнага калібра | мм | 950 |
| 15 | Максімальная хуткасць клеці | дв.ход / мін | 45 |
| 15.1 | Рабочая хуткасць клеці | дв.ход / мін | 30 |
| 16 | велічыня падачы | мм | 2-25 |
| 17 | Колькасць падач за цыкл | 2 | |
| 18 | Кут павароту, не больш | ° | 35 |
Тэхнічныя характарыстыкі халоднага пракату
заключэнне
У заключэнне можна сказаць, што мы прывялі толькі агульныя характарыстыкі 325-ых труб і коратка, у агульных рысах, распавялі толькі пра халодным метадзе пракату, як пра адзін з найбольш высокадакладных. Але вы заўсёды можаце выбраць матэрыял, выраблены іншым метадам, калі вам не абавязковая высокая дакладнасць (см.также артыкул безнапорныя трубы - вывучаем усе віды і іх асаблівасці).
