Электратэхнічныя трубы - ўласцівасці і прымяненне

Пракладка электраправодкі патрабуе не толькі ведаў і інструментаў, але і пэўных матэрыялаў. Акрамя таго, важна правільна размеркаваць паміж сабой навала правадоў, каб з імі было зручна працаваць пасля.

Вы можаце ўсталёўваць яе так, каб яна была не бачная звонку (схаваны варыянт) альбо да яго быў пастаянны доступ (адкрыты спосаб).

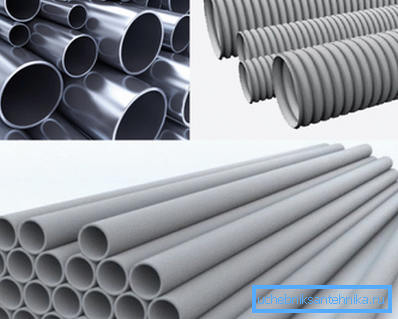

Віды электратэхнічных труб

Першы варыянт лягчэй у мантажы, зручны ў абслугоўванні і надзейны. Другі - патрабуе выкарыстання спецыяльных корабаў, труб, металічных гнуткіх правадоў, канструкцыйных пустэч.

Згодна з правіламі аховы працы і пажарнай бяспекі рэкамендуецца пракладваць электраправодку ў спецыяльных электратэхнічных вырабах, да прыкладу, у трубах.

Іх вырабляюць розных тыпаў і выкарыстоўваюць для гэтага розныя матэрыялы, яны даказалі сваю карыснасць ў будаўнічай і іншых галінах. Кошт прадукцыі дазваляе выкарыстоўваць яе без абмежаванняў.

Пластыкавыя - ПВХ і ПНД

Усё роўна, які спосаб пракладкі вы вырашылі выкарыстаць, вы можаце ўжываць наступныя трубы з гэтых матэрыялаў:

• гафрыраваныя;
• гладкія жорсткія;
• армаваныя гнуткія, якія дазваляюць абараніць працоўныя кабелі рознага абсталявання;
• двустенных для ўстаноўкі ў вадзе або глебе, калі неабходна пракласці сілавы кабель вялікага перасеку і оптавалакновых сетку (толькі ПНД).

Да агульных уласцівасцях электратэхнічных канструкцый яшчэ можна аднесці іх устойлівасць да механічных пашкоджанняў, ізаляцыйныя якасці, ўстойлівасць розных тэмпературных рэжымаў (ад - 20? С да + 90? С).

Звычайна яны бываюць двух відаў:

• з зондам для працяжкі кабеля;
• без зонда.

Электратэхнічная труба ПВХ вырабляецца з полівінілхларыду, з дапамогай метаду бесперапыннай экструзіі. Дадзены матэрыял валодае вогнеўстойлівымі ўласцівасцямі, памеры: O16-50 мм, даўжыня - 3 м.

Да вартасцяў адносяць:

• здольнасць супрацьстаяць механічных пашкоджанняў;
• дастатковую калянасць;
• малы каэфіцыент лінейнага пашырэння.

Савет: лепш за ўсё трубы з полівінілхларыду ПВХ зарэкамендавалі сябе пры кладцы электраправодкі пад бетон.

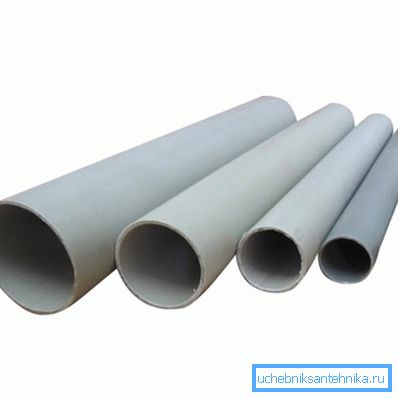

Жорсткія гладкія вырабы ўжываюць у якасці дадатковай механічнай абароны і ізаляцыі кабеля. Вы можаце пракладваць з іх дапамогай адкрытую праводку па сценах і столі, вырабленых іх слабагаручых будматэрыялаў.

Выбар падобнай прадукцыі на рынку вельмі вялікі:

• жорсткая гладкая;
• арміраваная;
• гафрыраваная;
• гладкая жорсткая, для вырабу якой ўжываюць самазатухаючая полівінілхларыду.

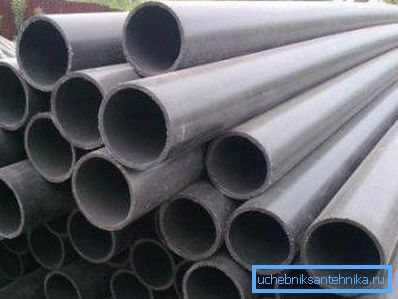

Электратэхнічная труба ПНД здольная супрацьстаяць хімічным рэчывам. Але, матэрыял не мае дастатковай супрацьударнага супраціву, а таксама ў яго высокая водапранікальнасць.

Выкарыстоўваюць такія трубаправоды для:

• подвода вады;
• пракладкі электраправодкі;
• кладкі ізалявальнага кабеля ў глебе;
• гаспадарчых патрэб.

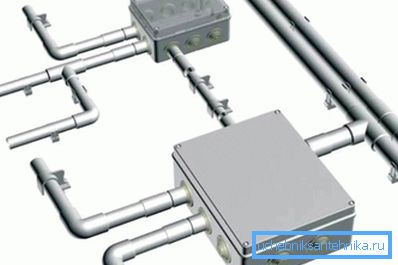

мантаж

Пракладку сваімі рукамі варта вырабляць, беручы пад увагу якасці, якія ўласцівыя ПВХ. Да прыкладу, яго добрая марозаўстойлівасць дазваляе весці мантаж нават пры тэмпературы -30? С.

Рада: звярніце ўвагу на месцы злучэнняў, якія неабходна ўшчыльніць, каб у іх не трапляла пыл, алею, тэхнічныя эмульсіі, а таксама не ўтвараўся кандэнсат.

Для адводу назапашанай вільгаці трубы варта ўкладваць з ухілам у бок працяжна скрынак. Калі вырабляецца мантаж у падмурку або паміж камунікацыямі падставы будынка, вядзіце пракладку строга гарызантальна.

Пажадана весці кладку па самым кароткім шляху, галоўнае пры гэтым сачыць, каб не было рызыкі пашкоджання магістралі.

Савет: пры пракладванні кабеля ў жорсткіх трубах ПВХ на глыбіні ніжэй 2 м, для абароны апошніх патрэбен бетонны пласт таўшчынёй 800-1000 мм.

Вырабы павінны служыць ахоўным бар'ерам для электракабелю ад розных механічных уздзеянняў пры розных спосабах кладкі праводкі.

Таму неабходна прытрымлівацца ўстаноўленых патрабаванняў БНіП, супрацьпажарных правілаў і нормаў мантажу электраўстановак:

1. Ўнутры і звонку памяшканняў кладка праводзіцца па апорных падставах электраўстановак.
2. Інструкцыя дазваляе праводзіць працы ў дыяпазоне тэмператур ад -5? З да +60? З, эксплуатацыя дапускаецца наступным рэжыме - ад -25? З да +60? С.
3. Адкрыты варыянт дапускае мантаж ўнутры і звонку памяшканняў на падставы любой ступені гаручасці.
4. Прыхаваная кладка ў сценах, столі і паў магчымая толькі на падставу, вырабленае з негаручых матэрыялаў. Таксама пракладку труб можна весці ў бетонным масіве.

сталёвыя

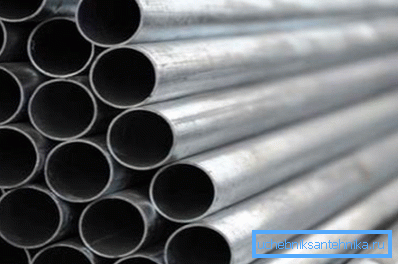

Электратэхнічная сталёвая труба здольная абараніць драты і кабеля ад механічных уздзеянняў. Звычайна яе ўжываюць пры будаўніцтве аб'ектаў з дрэва і для абсталявання памяшканняў, да якіх прад'яўляюцца высокія патрабаванні да пажарабяспекі.

Асартымент падобных вырабаў вялікі, ніжэй прадстаўлены асноўныя віды наразных сталёвых электратэхнічных труб, дзе з аднаго канца нарэзаная разьба, а з іншага ўсталяваная муфта для злучэння:

Вырабляюць таксама і нелакированные сталёвыя электратэхнічныя трубаправоды. Звычайна даўжыня любых мадэляў роўная 3 м.

Гафрыраваныя з ПВХ

Электратэхнічныя гафрыраваныя трубы па Дасце прызначаныя для абароны электрычных, тэлефонных і тэлевізійных кабеляў. Дзякуючы лёгкасці выгібу ў любым кірунку, могуць выкарыстоўвацца для правядзення электрамантажных работ у падвесных столях і іншых канструкцыях, дзе няма магчымасці ўстаноўкі жорсткіх корабаў і сістэм. Вырабы ўжываюць для адкрытай і ўтоенай праводкі.

Эксплуатацыя гафрыраваных электратэхнічных элементаў перавышае паўстагоддзя. З іх дапамогай ўдаецца забяспечыць надзейную бяспеку і лёгкі мантаж разводкі правадных сістэм. Вырабы могуць мець розны дыяметр - 16-63 мм і таўшчыню сценак.

У апошнім выпадку гэта ўплывае на ступень нагрузкі, якую яны могуць вытрымаць. Матэрыялам служыць самазатухаючая пластык-ПВХ, які не дазволіць распаўсюдзіцца агню па канструкцыі ў выпадку ўзгарання.

выснову

Зручныя электратэхнічныя сістэмы для пракладкі кабеляў і правадоў у значнай меры палегчылі работы па ўкладцы і разводцы. Акрамя таго, яны сталі для іх дадатковым ахоўным бар'ерам.

На практыцы ўжываюць трубы з сталі, ПНД і ПВХ, апошнія могуць быць таксама гафрыраванай, што павялічвае іх магчымасці.

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
