Электросварные труба 108 - незаменны будаўнічы матэрыял

Нягледзячы на ​​з'яўленне пластыкавых труб, сталёвы трубаправод не здае пазіцый. Даволі папулярнымі застаюцца металічны вадаправод, ацяпленне і каналізацыя, а трубны пракат можа выкарыстоўвацца і ў якасці апорных элементаў каркаса. Напрыклад, труба 108 на 4 цалкам можа выкарыстоўвацца як стойка для каркаса лёгкага збудаванні.

Агульная інфармацыя электросварные трубаправодзе

Сталёвая труба ўжо не адно дзесяцігоддзе выкарыстоўваецца не толькі для пракладкі вадаправода або ацяплення, але і як будаўнічы матэрыял. Сфера прымянення зварных труб нашмат шырэй, чым можа здацца на першы погляд. У залежнасці ад прызначэння, адрозніваецца і склад сталі, ды і патрабаванні да праката вылучаюцца розныя.

Класіфікацыя электросварные труб

У залежнасці ад прызначэння можна вылучыць такія групы трубнага пракату:

• 1 клас - выкарыстоўваюцца ў побыце. Менавіта да гэтай групы адносіцца трубаправод, які выкарыстоўваецца, напрыклад, для мантажу ацяпляльнай сістэмы. З мантажом справіцца нават неспецыяліст, спатрэбіцца толькі падрабязная інструкцыя па выкананні работ;

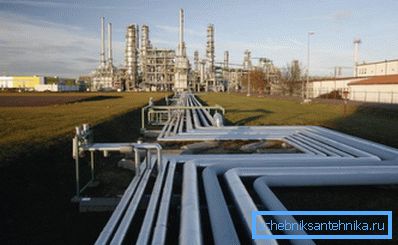

• 2 клас - з падвышанай устойлівасцю да ціску і тэмпературы. Гэты выгляд пракату выкарыстоўваецца для перапампоўкі нафты, а таксама вады ў магістральным вадаводзе;

• 3 клас - склад сталі падбіраецца зыходзячы з частых перападаў тэмпературы і ціску. Вобласць прымянення - харчпрам, химпром і т. Д .;
• 4 клас - трубаправод, які падвяргаецца жорсткаму механічнага ўздзеяння, напрыклад, пры свідраванні свідравіны. Сталь павінна мець павышаную супраціўляльнасць зносу;

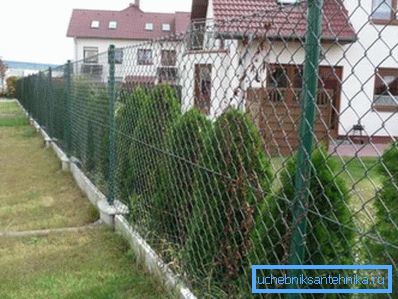

• 5 клас - гэты пракат выкарыстоўваецца пераважна ў якасці апорных элементаў каркасаў. Адпаведна галоўнае патрабаванне - высокая трываласць і невялікая цана;
• 6 клас - выпускаецца для задавальнення патрэбаў машынабудаўнічай галіны. Галоўная характарыстыка - падвышаная ўстойлівасць да высокага ціску, ўстойлівасць да ізаляцыі.

нарматыўная база

Вылучыць можна адразу некалькі нарматываў, геаметрычныя памеры, вага і допускі можна даведацца ў ДАСТ 10704-91, там жа змяшчаецца асноўная інфармацыя па мернасці. Напрыклад, труба 108х4 па Дасце 10704 91 не можа выпускацца даўжынёй менш 4 м.

У цэлым жа мернасць залежыць ад дыяметра:

• больш 426 мм - як правіла, памер вызначаецца па ўзгадненні з заказчыкам;
• больш за 152 мм - мінімальная даўжыня складае 5 м;
• 70 - 152 мм - 4 м;
• 30 - 70 мм - 3 м;
• менш за 30 мм - 2 м.

Дыяпазон тыпаразмераў досыць вялікі: дыяметр змяняецца ў межах 10 - 1420 мм, а таўшчыня металу пры гэтым можа складаць 1 - 32 мм. Адпаведна, моцна адрозніваецца і вага трубаправода. Напрыклад, вага 1 метра трубы 108х4 згодна нарматыве складае прыкладна 10,26 кг, а пры павелічэнні таўшчыні метал да 5,0 мм гэты паказчык узрастае да 12,70 кг.

Звярніце ўвагу! Пры маркіроўцы заўсёды паказваецца вонкавы дыяметр. Для таго, каб даведацца дыяметр ўнутраны, трэба ад гэтага ліку адняць падвоеную таўшчыню сценак.

Акрамя гэтага, дакумента трэба ўлічваць яшчэ і шэраг тэхнічных умоў. Гэтыя дадзеныя важныя на этапе кантролю якасці трубаправода.

Вылучыць можна такія дакументы як:

• ДАСТ 10705-80 - інфармацыя тычыцца трубаправодаў дыяметрам 10 - 530 мм (низколегированная і вугляродзістай сталі). Дакумент змяшчае пералік правілаў прыёмкі, правядзення выпрабаванняў, гранічна дапушчальную канцэнтрацыю прымешак і г.д .;
• ДАСТ 10706-76 - склад прыкладна такі ж, але патрабаванні ў гэтым дакуменце дастасавальныя да трубаправодаў дыяметрам 426 - 1620 мм;

• ДАСТ 10707-80 - вылучае патрабаванні да холоднодеформированным зварным трубах дыяметрам 5-110 мм (вугляродзістай сталі);

Што тычыцца бясшвовых горячедеформированных труб, то па іх асноўная інфармацыя знаходзіцца ў ДАСТ 8731-74. Адсутнасць шва робіць трубаправод яшчэ больш надзейным, праўда тоўстая сценка павышае і масу трубы, напрыклад, вага трубы 108х6 складае ўжо 15,09 кг / паг. м.

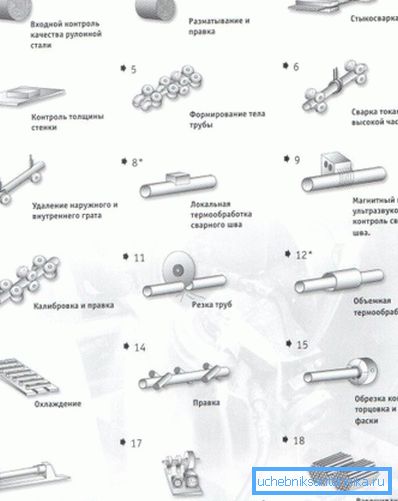

Асноўныя этапы вытворчасці

Увесь вытворчы працэс можна ўмоўна падзяліць на некалькі этапаў:

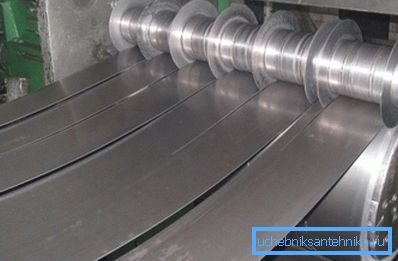

• у якасці зыходнага сыравіны выступае металічная стужка пастаяннай шырыні. Яна падабаецца і зварваецца ўсутыч так, каб атрымалася бесперапынная стальная паласа пастаяннай шырыні. Абавязкова кантралюецца таўшчыня сталі, ад гэтага залежыць вага трубы 108х4, ды і любога іншага тыпаразмеру;

• на наступным этапе паласа праходзіць праз чараду вальцов, якія надаюць паласе форму будучага трубаправода (пакуль што зварка не выконваецца);
• выконваецца зварка;
• выдаляецца грата;

Звярніце ўвагу! Грата абавязкова павінен быць выдалены не толькі з вонкавай, але і з унутранага боку. Калі трубаправод будзе працаваць у напорным рэжыме, то неудаленный грата ўнутры парушыць рэжым плыні вадкасці.

• пасля гэтага кантралюецца трываласць шва, трубаправод наразаецца, тарцы ачышчаюцца ад задзірын. Калі трэба выконваецца праўка паверхні;
• гатовы трубаправод складуецца.

Пры кантролі трэба ўлічваць і спосаб выканання зварнога шва. Так, калі выкарыстоўваўся шво падвышанай трываласці (ДАСТ 10706), то масу трэба павялічыць на 1%.

Гэта значыць, калі вага трубы 108х5 складаў 12,70 кг / паг. м., то пры выкарыстанні шва падвышанай трываласці ён складзе ўжо 12,827 кг / паг. м. Пры вялікіх аб'ёмах гэта мае значэнне.

Прыклады выкарыстання электросварные трубаправода

У індывідуальным будаўніцтве ён звычайна выкарыстоўваецца для мантажу сістэм ацяплення, вадаправода. Усе працы, як правіла, выконваюцца сваімі рукамі. Малыя тыпапамеры могуць выкарыстоўваць як элементы каркаса з труб пад лёгкія збудаванні, напрыклад, альтанкі.

Што тычыцца вялікіх тыпаразмераў, то ўлічваць трэба і цану. Так, кошт трубы 108х4 даволі вялікая (каля 30000 - 33000 руб / т), таму выкарыстоўваць яе, напрыклад, для каналізацыі сэнсу няма.

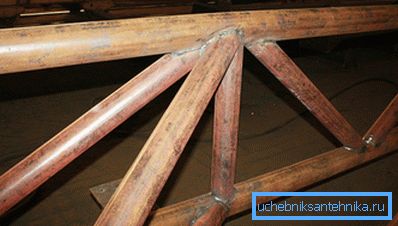

У прамысловым будаўніцтве перавагі электросварные трубаправода выяўляюцца ў поўнай меры. Буйныя тыпапамеры могуць выкарыстоўвацца і як стойкі, і для перакрыцця вялікіх пралётаў. У апошнім выпадку даводзіцца звяртацца да стварэння ферм.

Уласны вага трубаправода не дазволіць перакрыць пралёт адзіночнай трубой. Напрыклад, вага трубы 108х3 5 складае 9,02 кг / паг. м., пры пралёце 15,0 м толькі ўласны вага складзе 135,3 кг.

падвядзенне вынікаў

Электросварные і бясшвовыя трубы папулярныя не толькі ў індывідуальным, але і ў прамысловым будаўніцтве. Малыя тыпапамеры часцей выкарыстоўваюцца ў побыце, а вось дыяметр буйней падыдзе і для больш сур'ёзнай будоўлі.

На відэа ў гэтым артыкуле дэталёва разгледжаны працэс вытворчасці электросварные прямошовных труб.
