Электросварные труба: тэхнічныя параметры і вобласць

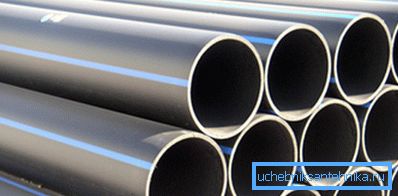

З развіццём зварачнай навукі тэхналогія зваркі металу выйшла на якасна новы ўзровень. Электросварные трубы сталі мала ў чым саступаць гарачакачаных або суцэльнацягнутыя варыянтам. Але зварное вытворчасць менш энергаёмістае, адсюль і кошт на тавар, зроблены з выкарыстаннем электразваркі на парадак ніжэй.

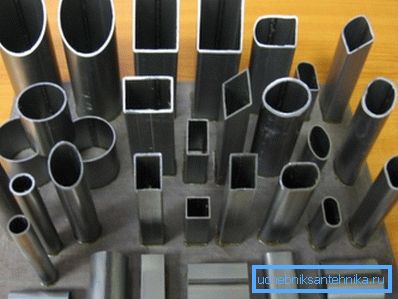

Сортамент электросварные труб не абмяжоўваецца толькі цыліндрычнай формай, існуе не менш ёмістае кірунак вытворчасці рознага роду профільных канструкцый. Трубы, вырабленыя пры дапамозе электразваркі, выпускаюцца як з традыцыйных вугляродзістых сталей, так і з выкарыстаннем легіраваных марак. Не менш шырока ў вытворчасці выкарыстоўваецца нержавеючая сталь.

Дзе выкарыстоўваецца і ў дачыненні дадзены матэрыял

• Дзякуючы разумнаму спалучэнню цана / якасць, электросварные вырабы атачаюць нас усюды. Яны складаюць аснову ўсіх водаправодных і газавых сістэм існуючых на дадзены момант. Акрамя таго практычна ўся бытавая тэхніка, пачынаючы ад пыласоса і заканчваючы спартовым трэнажорам ідзі нават аўтамабілем абавязкова мае ў сваёй канструкцыі электросварные трубы.

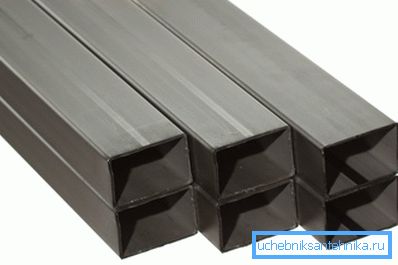

• Асаблівае месца ў вытворчасці займаюць металічныя электросварные канструкцыі, распрацаваныя для будаўнічых патрэб. Разам з традыцыйным жалезабетонам, ні адна сур'ёзная сучасная будоўля не можа абысціся без квадратных і прастакутных прафіляваных зварных труб. Часцяком яны складаюць аснову каркаса любога сучаснага вышыннага будынка.
• Усе сучасныя павільёны і рознага роду выставачныя залы робяцца з такіх канструкцый. На гарадскіх рынках любая гандлёвая палатка або ларок грунтуецца менавіта на лёгкіх зварных каркасах. Ніякая сучасная цяпліца на дачы не можа падабацца без моцнага каркаса, зробленага з прафіляваных зварных металічных канструкцый.

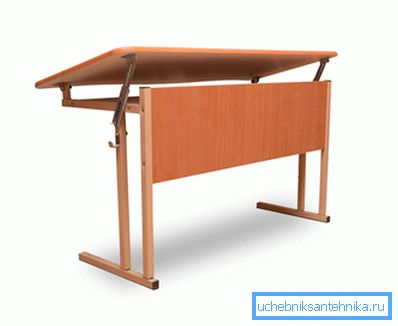

• Кожны з нас сядзеў за партай у школе, за офісным сталом або на крэслах у гарадскім кафэ, у цяперашні час каркасы ўсёй падобнай мэблі вырабляюцца менавіта з зварных пустотелых лёгкіх канструкцый.

Якія існуюць віды вырабаў

Увесь велізарны акіян дадзенага тавару рэгламентуе ДАСТ на электросварные трубы. Для кожнай галіны і напрамкі распрацаваны свае нарматыўныя дакументы, але большасць з існуючых напрамкаў арыентуецца на тэхнічныя характарыстыкі электросварные трубы па Дасце 10704 91.

разнавіднасці шва

Канструкцыі, якія стыкуюцца з дапамогай электразваркі таксама не ўсе аднолькавыя, спецыялісты падзяляюць дзве распаўсюджаныя тэхналогіі злучэння, гэта вырабы з прамым і шрубавым швом (чытайце таксама артыкул Сталёвыя электросварные прямошовные трубы - віды і асаблівасці).

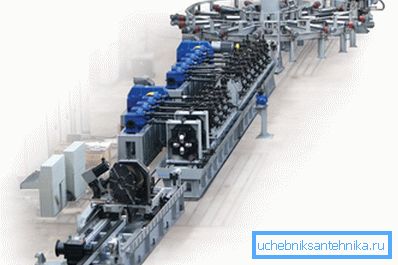

Тэхналагічны працэс, дзе выкарыстоўваецца прамой або паралельны шво больш рэнтабельны. Дадзены выгляд злучэння ў плане сабекошту прадукцыі і арганізацыі самога працэсу вытворчасці нашмат танней, чым у канкурэнтаў.

Выклікана гэта тым, што злучэнне праходзіць паралельна восі канструкцыі ў адну лінію. Але тэхнічныя дадзеныя такіх труб не дазваляюць эксплуатацыю пры вялікім ўнутраным ціску і высокіх тэмпературах, таму яны шырока выкарыстоўваюцца ў будаўнічых тэхналогіях і пры вытворчасці каркасаў.

Вінтавая або спіралепадобнае зварка злучэнняў нашмат больш якасная у прыватнасці яна выкарыстоўваецца пры вытворчасці таўстасценным прадукцыі вялікага дыяметра. Большасць магістральных газаправодаў і вадаправодаў абсталявана менавіта такімі трубамі. Стык пры гэтым як бы сшываецца, таму што зварваюць электрод, рухаецца па складанай спіралепадобнае траекторыі.

Таксама варта адзначыць, што вырабляцца падобныя канструкцыі могуць з дапамогай гарачай і халоднай фармоўкі. Халодная фармоўка больш распаўсюджаная, бо гэтым спосабам выпускаюцца танкасценныя канструкцыі, у выніку і вага электросварные трубы атрымліваецца значна менш.

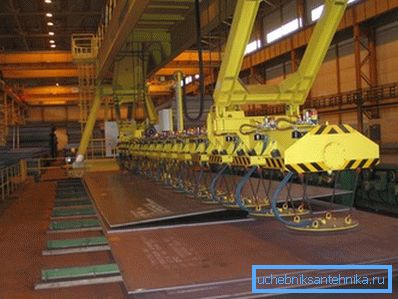

Тэхналагічнае абсталяванне для вырабу прадукцыі гарачай фармоўкі патрабуе вялікіх плошчаў і значных энергазатрат. Такім спосабам робяцца таўстасценныя, аб'ёмныя трубы вялікага дыяметра.

Важна: тэхналогія вытворчасці вадагазаправодныя вырабаў, скарочана ВГП, мала чым адрозніваецца ад электросварные. Фармальнае адрозненне ВГП трубы ад электросварные, заключаецца ў тым, што ВГП трубы выкарыстоўваюцца для мантажу ўнутраных камунікацый. А электросварные канструкцыі распаўсюджаныя на магістральных вода і газаправодах.

Вырабы з нержавеючай сталі

Нержавеючая сталь наогул і трубы, вырабленыя з яе ў прыватнасці, адрозніваюцца унікальнымі эксплуатацыйнымі характарыстыкамі. Вырабляецца дадзеная прадукцыя выключна метадам гарачай фармоўкі. Выклікана гэта тым, што нержавейка і легаваныя сталі ставяцца да высокатрывалых матэрыялаў, без папярэдняга нагрэву якасна хіліць іх не атрымаецца.

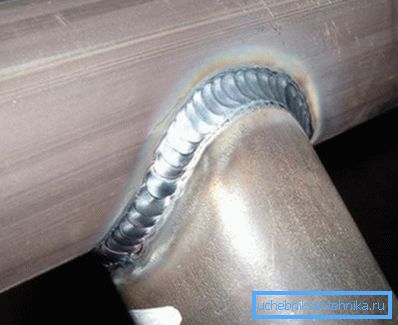

Тэхналогія зварвання дадзенага матэрыялу таксама адрозніваецца ад традыцыйнай. Усе такія металы варацца аргону зваркай. У вытворчых умовах ліст злучаецца ў спецыяльных камерах запоўненых інэртным газам, што забяспечвае высокую якасць шва.

Гарачая фармоўка з наступнай абкаткай і зачысткай дазваляе вырабляць высакаякасныя трубы візуальна не адрозныя ад цельнокатаных.

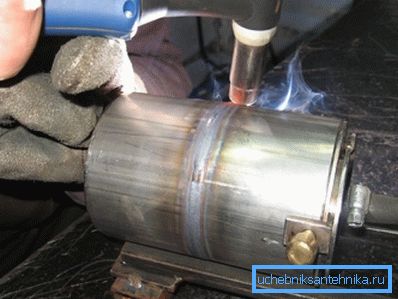

Савет: калі ёсць інструкцыя па зварцы чорных металаў сваімі рукамі, і пры наяўнасці зварачнага апарата аперацыя цалкам даступная ў саматужных умовах. А вось асвоіць аргону зварку нержавейкі без тлумачальнага настаўніка і спецыяльнай апаратуры ў вас не атрымаецца.

Легаваныя металы і нержавеючая сталь класіфікуецца па асобных нарматыўным дакументам. Традыцыйна выкарыстоўваецца ДАСТ 9941 81 на нержавеючыя электросварные трубы, згодна з якім ажыццяўляецца атэстацыя прадукцыі практычна на ўсёй тэрыторыі былога саюза.

Важна: разам з вышэй названым нарматыўным дакументам, таксама існуе ДАСТ 9940 81 на нержавеючыя электросварные трубы. Гэты нарматыў рэгламентуе якасць бясшвовых канструкцый. Шво ў іх «закочваецца» на постацях гарачай фармоўкі і візуальна не бачны.

Некалькі слоў пра вагу

Такія дадзеныя як вага электросварные трубы важныя пры закупцы і транспарціроўцы гэтай прадукцыі. Акрамя таго, большая частка гандлёвых арганізацый спецыялізуюцца на рэалізацыі дадзенага тавару адпускаюць яго па вазе.

У любым дакуменце ўказваецца вага 1 метра электросварные трубы. Дадзенае лікавае значэнне дазваляе ў кароткія тэрміны разлічыць агульную масу ўсёй партыі тавару ці нагрузку на апорныя канструкцыі пры мантажы.

У суправаджальных дакументах на тавар заўсёды паказваюцца гэтыя дадзеныя. Вага любога вырабы залежыць ад шчыльнасці сплаву, з якога яно выканана, геаметрыі перасеку і таўшчыні сценак.

Найбольш просты спосаб разліку цяпер гэта выкарыстанне спецыяльных праграм, онлайн калькулятараў, якія хутка выдадуць вынік. Але калі пад рукой іх не аказалася, то можна скарыстацца табліцамі сортамента на дадзеную прадукцыю, якія можна знайсці ў адпаведным Дасце. Калі прадукцыя не стандартная, то бярэцца бліжэйшы да шуканага параметр.

Калі ж сітуацыя тупіковая і ў вас няма доступу ні да Дастам, ні да інтэрнэту, то можна скарыстацца матэматычнымі формуламі. Так для вылічэнні вагі цыліндрычных вырабаў выкарыстоўваецца формула, дзе вага роўны (?) 3,14 * (D - T) * T * L * P.

Дзе D гэта знешні дыяметр (м); T гэта таўшчыня сценак (м); L гэта даўжыня (м); P гэта шчыльнасць сплаву (кг / м?) Сярэдняя шчыльнасць металу бярэцца 7850кг / м ?.

Для профільных вырабаў разлічваецца аб'ём матэрыялу па формуле V = A * B * L. Дзе V гэта аб'ём (м?); A і B даўжыня бакоў (м); L гэта даўжыня вырабы; адпаведна памнажаючы A на B, мы атрымліваем плошчу перасеку. Дапушчальная хібнасць разлікаў складае 12%.

На відэа ў гэтым артыкуле дадзены дадатковы матэрыял па тэме.

выснову

Сортамент электросварные труб вельмі шырокі, але памятайце, што кожная партыя, а часам і кожны выраб павінна мець сертыфікат якасці. Інспектар АТК сваімі рукамі, выкарыстоўваючы спецыяльную апаратуру павінен правяраць адпаведнасць нарматыўным дакументам і пацвердзіць якасць тавару (см.также артыкул безнапорныя трубы - вывучаем усе віды і іх асаблівасці).
