Фанаў труба для каналізацыі: мэты прымянення, нарматыўныя

Што гэта такое - фанаў труба для каналізацыі? Навошта яна патрэбна? Ці існуюць якія-небудзь нарматыўныя дакументы, якія рэгламентуюць яе прыладу? У якіх выпадках, і якім чынам можна абысціся без фанаў адводу? Давайце разбірацца.

Што гэта такое

Фанаў труба каналізацыі - гэта ўчастак каналізацыйнай сістэмы, які служыць не для руху сцёкаў, а для вентыляцыі. Прасцей кажучы, труба злучае каналізацыю з атмасферай.

Навошта гэта трэба?

Прычыны дзве.

1. Як і ў любой іншай вертыкальнай трубе, у каналізацыйным стояке ўзнікае цяга. Рост ціску ў верхняй частцы дамавік сістэмы каналізацыі цалкам заканамерна прыводзіць да таго, што праз негерметичные злучэння паветра пачынае пранікаць у жылыя памяшканні. Пахне гэта паветра зусім не ружамі.

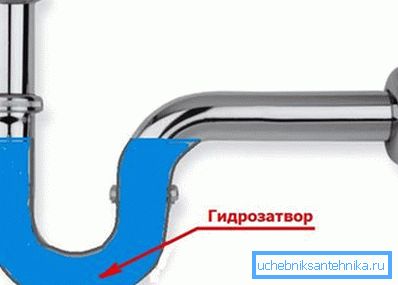

Заўважце: любы сантэхнічны прыбор забяспечаны вадзяным засаўкай. Праз выпуск мыйкі або душавой кабіны паветра не пройдзе; аднак месцы злучэння калена сіфона і каналізацыйнай грабянцы (ўнутрыкватэрных сцёкавай сістэмы) герметызуюцца далёка не заўсёды.

1. Пры залпавым скідзе (адначасовым смыв ў двух унітазах па стаяку, сліве вады з некалькіх ваннаў і г.д.) нярэдка ўзнікае сітуацыя, калі стояк запоўнены цалкам. Перад патокам вады ствараецца фронт паветра з залішнім ціскам; гэта паветра выкідваецца праз рэвізіі падвальнай каналізацыі шматкватэрнага дома або праз сцёкавую трубу каналізацыйнага сэптыка, выграбной ямы і г.д. А вось ззаду рухаецца ўніз масы вады ствараецца разрэджанне, якое высмоктвае ваду з сіфонаў, парушаючы працу вадзяных засавак. Гук чмякаць ўнітаза ці ракавіны сам па сабе не дастаўляе ўладальніку радасці; калі ж ён прадказвае хвалю водараў - непрыемна ўдвая.

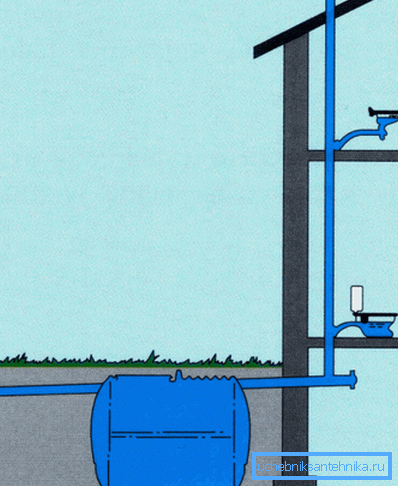

Абедзве праблемы паспяхова вырашаюцца простай перамычкай паміж верхняй кропкай сцёкавай сістэмы і атмасферай. Якая ствараецца цяга прымушае пахі пакідаць хату праз фанаў стояк каналізацыі; пры залпавым скідзе паветра падсмоктваецца праз яго ж.

нарматыўныя дакументы

У дзеючай нарматыўнай дакументацыі ўладкаванне фанаў труб закранаецца як мінімум двойчы.

БНіП 2.04.01-85

Згодна з пунктам 17.18 БНіП 2.04.01-85, бытавая або прамысловая каналізацыя павінна вентылявацца. Вентыляцыя ажыццяўляецца праз стаякі; іх выцяжная частка выводзіцца праз вентыляцыйную шахту або праз дах. Якой павінна быць вышыня стояка?

Мінімальная адлегласць ад выцяжной часткі стояка да бліжэйшага адчынянага балкона або вокны - 4 метры. З чым звязаная інструкцыя - думаецца, тлумачыць не трэба.

СП 40-107-2003

Звод будаўнічых правілаў СП 40-107-2003 ў пункце 4.8 асобна агаворвае выпадак эксплуатаванай даху. Згодна з ім, выцяжная частка стояка сапраўды павінна быць роўнай як мінімум тром метрам; аднак замест абсталявання выцяжкі можна проста аб'яднаць у межах тэхнічнага паверху ці гарышча чатыры і больш стояка.

Каментар аўтара: у гэтым выпадку пры залпавым скідзе ў адным або двух з стояков астатнія сапраўды выканаюць для іх ролю фанаў трубы. Аднак ад цягі, якая ствараецца ў стояках, нікуды не дзецца: найменшае парушэнне герметычнасці на любым стыку - і пахі прасякнуты ў памяшканні верхняга паверху.

правілы

Як менавіта трэба мантаваць фанаў трубы?

1. Пераходы дыяметра (у першую чаргу - яго прыніжэнне ў выцяжной часткі трубы) непажаданыя. Пры памяншэнні дыяметра са 110 да 50 мм прапускная здольнасць стояка памяншаецца прыкладна ў 5 разоў; яе можа банальна не хапіць для кампенсацыі падзення ціску паветра.

1. Гарызантальныя ўчасткі фанаў труб пракладваюцца з тым жа ухілам, што і каналізацыя - 2 см на пагонны метр. Ўхіл прадухіліць адукацыя вадзяных і паветраных коркаў.
2. Стаякі каналізацыі, якія адкрываюцца ў памяшканне гарышча - дрэнная ідэя. Справа не толькі ў пахах: вільготныя выпарэння пагоршаць цеплаізаляцыю, прахарчаваўшы уцяпляльнік сырасцю, і выклічуць загніванне кроквеннай сістэмы.

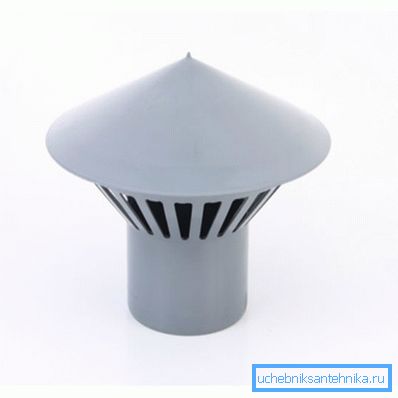

3. Лепш забяспечыць фанаў стояк дэфлектарам (ён жа - грыбок ці парасон). Дзякуючы дэфлектары ў стояк не будуць трапляць дажджавая вада і смецце; ў легкадумнае надвор'е ён заадно павялічыць цягу ў трубе, тым самым зрабіўшы вентыляцыю больш эфектыўнай. Кошт парасоніка пад 110-міліметровы трубу - ад 120 да 200 рублёў.

выключэння

Ці можна абысціся без вентыляцыі каналізацыйнай сістэмы?

Вось як выглядаюць стандартныя рэкамендацыі:

• Праектаванне і будаўніцтва дамоў без фанаў адводаў дапускаецца толькі ў тым выпадку, калі гаворка ідзе пра адно-або двухпавярховым будынку.
• Пры гэтым у доме павінна быць не больш за адзін ўнітаза і адной ванны.

А вось спіс выпадкаў, у якіх нават пры нізкай паверхавасці будынкі фанаў трубы неабходныя.

• Калі туалет і ванна разнесеныя па розных паверхах.
• Калі каналізацыя пракладзеная трубой дыяметрам менш за 100 міліметраў (шчыра кажучы, для таго, каб падключыць да такой трубе ўнітаз, трэба мець сур'ёзныя адхіленні ў развіцці).

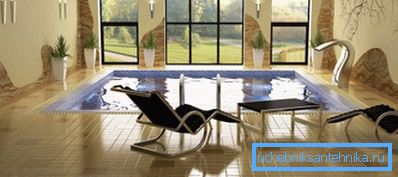

• Калі ў хаце збудаваны басейн.

• Калі лакальнае ачышчальнае збудаванне, якое выкарыстоўваецца для ўтылізацыі сцёкаў, герметычна (тыповы прыклад - біялагічныя станцыі глыбокай ачысткі).

асаблівы выпадак

Жыхары верхніх паверхаў нярэдка цалкам дэмантуюць каналізацыйны стаяк вышэй траяка. Строга кажучы, гэтага рабіць нельга: любое змяненне канфігурацыі інжынерных камунікацый павінна адбывацца з блаславення работнікаў ЖКГ, якое яны, зразумела, ніколі не дадуць. Аднак жа факт застаецца фактам: рамонт у прыбіральні часам суправаджаецца выдаленнем невыкарыстоўванай, з пункту гледжання ўладальніка кватэры, трубы.

Што рабіць, калі гэтая аперацыя ўжо прывяла да цалкам прадказальным вынікам - ўстойліваму паху каналізацыі ва ўсіх кватэрах верхніх паверхаў па стаяку?

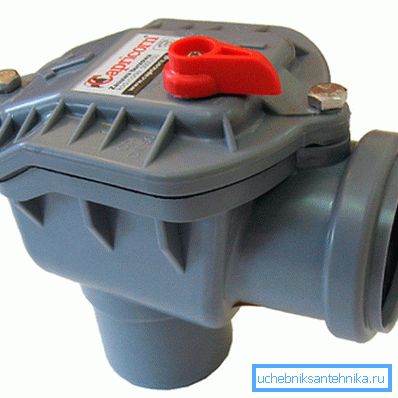

Самае простае рашэнне ўзніклай праблемы - фанаў клапан каналізацыі. Што гэта такое? Канструктыўныя рашэнні могуць быць рознымі, таму апішам ня механізм працы, а функцыянальнасць прылады.

Коратка кажучы, гэта прыстасаванне, якое прапускае паветра толькі ў адзін бок. У штатным рэжыме ў верхняй частцы стояка дзякуючы цязе прысутнічае залішні ціск; аднак фанаў клапан для каналізацыі не дае насычанаму пахамі і вільгаццю паветры трапіць у памяшканне. Ствараецца ж у стаяку пры залпавым скідзе разрэджанне прымусіць клапан адкрыцца і засмактала паветра.

Карысна: фанаў (вакуумныя) клапаны вырабляюцца двух тыпаразмераў - 110 і 50 мм. Другія выкарыстоўваюцца для асобных прылад і для стояков кухоннай каналізацыі ў некаторых дамах старых праектаў.

Заўважце: вакуумны клапан - не панацэя. Пахаў ў кватэрах па стаяку не будзе толькі пры поўнай герметызацыі ўсёй злучэнняў. Так, усе злучэнні сіфонаў і абвязак з трубамі ў абавязковым парадку забяспечваюцца манжэтамі.

парады

Аўтар, абапіраючыся на свой вопыт, дазволіць сабе дадаць да стандартных рэкамендацый некалькі каментароў.

Дом з двума туалетамі і ваннамі - па адным санвузлом на кожным паверсе - выдатна функцыянаваў на працягу года без фанаў адводу. Пахаў не назіралася. Строга сінхронны змыўшы двух унітазаў - падзея нячастае; ванна або душавая кабінка з сучаснымі зліўнымі рашоткамі, якія валодаюць даволі невялікі прапускной здольнасцю, каналізацыю тым больш не перапоўняць.

Пры праектаванні размяшчэння фанаў адводу абавязкова варта ўлічваць пануючае кірунак вятроў. Пахі могуць распаўсюджвацца на адлегласць, куды большае, чым прапісаныя ў БНіП 2.04.01-85 4 метры.

Не варта рабіць выцяжную частка стояка істотна даўжэй, чым загадваюць нарматыўныя дакументы.

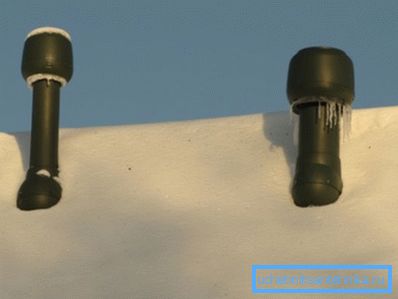

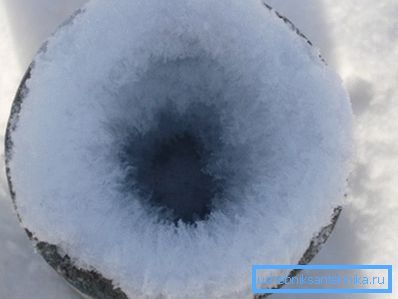

Чым даўжэй труба, тым менш верагоднасць, што яна будзе прагрэта па ўсёй даўжыні узнімальным з дому вільготным і цёплым паветрам. А на халодных сценках непазбежна стане намерзать лёд, паступова зніжаючы прасвет да нуля. У шматкватэрных дамах істотная частка зімовых скаргаў жыхароў - менавіта на які з'явіўся з-за ледзяных затораў пах каналізацыі.

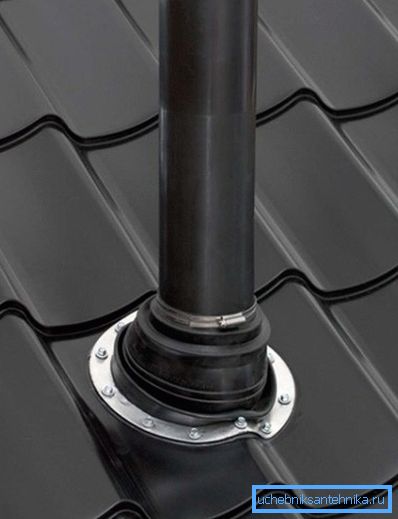

У прыватным доме пры мантажы каналізацыі сваімі рукамі фанаў адвод можа быць выпушчаны не толькі праз дах, але і праз любы з франтонаў. Гэта істотна спросціць яго гідраізаляцыю.

заключэнне

Спадзяемся, што нашы рэкамендацыі дапамогуць чытачу пры праектаванні або мадэрнізацыі уласнай хатняй каналізацыі. Як заўсёды, відэа ў гэтым артыкуле ёсць дадатковыя тэматычныя матэрыялы. Поспехаў!
