Фанаў труба як важнейшы элемент каналізацыйнай сеткі:

Што такое фанаў труба, ведае, напэўна, любы, хто хоць раз прадметна займаўся ўладкаваннем каналізацыі. Аднак паверхневых ведаў пра гэта элеменце відавочна недастаткова, і таму мы рэкамендуем вам вельмі ўважліва вывучыць прыведзеную ніжэй інфармацыю. Тады і водаадвядзенне будзе спраектавана правільна, і працаваць уся сістэма будзе «як гадзіны».

Навошта яна патрэбна?

Сістэма адвядзення каналізацыйных сцёкавых вод павінна функцыянаваць па пэўных правілах. І адным з такіх правілаў з'яўляецца паведамленне всех трубаправодаў з атмасферай для выраўноўвання ціску і вентыляцыі. Менавіта для гэтай мэты і служаць нам фанаў трубы.

Давайце разбярэмся ў функцыянаванні гэтага элемента больш падрабязна:

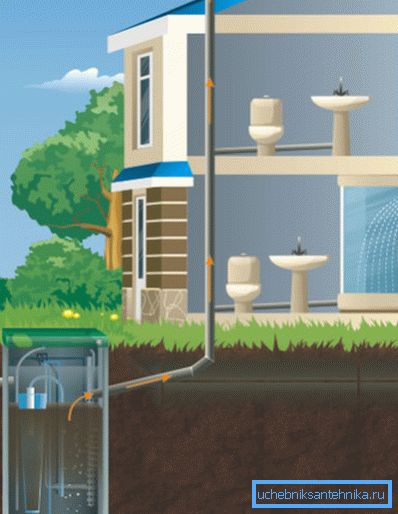

• Калі ажыццяўляецца сліў, сцёкі пачынаюць перамяшчацца ўніз па стаяку, і ў верхніх частках трубаправода ўзнікае разрэджанне паветра.
• Часткова яно кампенсуецца за кошт руху вады ў сіфон, але пры адначасовым масавым сліве (напрыклад, калі мы націскаем на кнопку ўнітаза) запасаў вадкасці для кампенсацыі адмоўнага ціску можа не хапіць.
• У выніку ўсе сіфоны вышэй па стаяку асушваць, і ў памяшканне па трубах пачынаюць пранікаць непрыемныя пахі каналізацыі. Вядома, іх можна заблакаваць чарговай порцыяй вады, але да моманту наступнага выкарыстання кранаў «водар» будзе распаўсюджвацца па памяшканнях практычна бесперашкодна.

Вырашаецца гэтая праблема устаноўкай спецыяльнага трубаправода, які атрымаў назву фанаў. Ён забяспечвае паступленне ў сістэму неабходнай колькасці паветра, пры гэтым скачок ціску не адбываецца, і сіфоны ня спусташаюцца.

Інструкцыя рэкамендуе абавязкова выконваць мантаж гэтага элемента:

• У аднапавярховых будынках, абсталяваных стояком дыяметрам не больш за 50 мм.
• У двухпавярховых будынках, калі на другім паверсе ёсць сантэхнічныя прыборы, якія з'яўляюцца крыніцай каналізацыйных вод.
• У шматкватэрных дамах.
• У хатах з басейнамі, саунамі і іншымі будынкамі, для якіх характэрны «залпавага» сліў вялікага аб'ёму вады.

У той жа час фанаў труба ў прыватным доме з досыць магутным стояком (110 мм) зусім не з'яўляецца абавязковай. Калі сума дыяметраў ўсіх зліваў менш дыяметра стояка, то ад яе мантажу можна адмовіцца: паток вады ўсё роўна не зможа перакрыць ўвесь прасвет трубаправода.

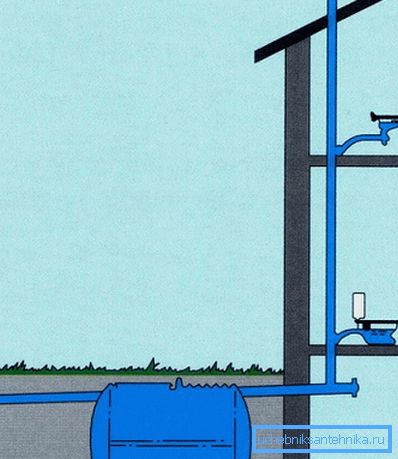

Звярніце ўвагу! Вентыляцыя сэптыка без фанаў трубы таксама наўрад ці будзе працаваць так, як нам трэба: нават у выпадку з частковай біялагічнай перапрацоўкай сьцёкаў непрыемныя пахі будуць распаўсюджвацца.

методыка мантажу

ўстаноўка трубы

Мантаж ці замена фанаў трубы ў кватэры звычайна ажыццяўляюцца непасрэдна ў працэсе рамонту. Звязана гэта з высокай працаёмкасцю працэсу, а таксама з вялікім аб'ёмам суправаджаюць яго разбурэнняў: памеры фанаў трубы такія, што адтуліны ў перакрыццях прыйдзецца рабіць даволі буйнымі.

Сама па сабе дэталь з'яўляецца працягам стояка, і мантаваць яе можна з самых простых матэрыялаў.

Іншая справа, што пры падборы элементаў і іх усталёўцы варта прытрымлівацца шэрагу правілаў:

1. У ідэале дыяметр фанаў трубы павінен супадаць з дыяметрам стояка (лепш за ўсё ў абодвух выпадках браць 110 мм). Так мы не толькі вылегчаем сабе жыццё пры мантажы, адмовіўшыся ад перахаднікоў, але і гарантуем выраўноўванне ціску.
2. Вонкавую частка трубаправода трэба размяшчаць такім чынам, каб які выходзіць паветра максімальна хутка развейваюцца, і непрыемны пах не распаўсюджваўся. Па гэтай прычыне фанаў труба ў шматпавярховым доме звычайна выводзіцца на адкрытую дах, а ў прыватным домаўладанні размяшчаецца далей ад суседскіх участкаў.
3. Таксама вельмі важна выконваць правільныя суадносіны тэмператур: ніжняя частка трубы павінна абавязкова знаходзіцца ў ацяпляным памяшканні, а верхняя - на холадзе. Толькі ў гэтым выпадку кірунак і хуткасць руху паветра ў сістэме будуць аптымальнымі.

Савет! Размяшчаць выснову на гарышчы катэгарычна забараняецца!

Сам працэс ўстаноўкі для больш-менш дасведчанага майстра не ўяўляе складанасцяў:

• У якасці матэрыялу бярэм альбо чыгунны, альбо пластыкавы патрубок. Для чыгуну характэрная высокая цана і вельмі істотная маса, але затое такая канструкцыя з'яўляецца практычна «вечнага». З іншага боку, пластык лягчэй апрацоўваецца, таму пачаткоўцам майстрам варта спыніць выбар менавіта на гэтым варыянце.
• Пачынаем мантаж з ніжняй кропкі мацавання, размешчанай у стаяку ці на падмурку.

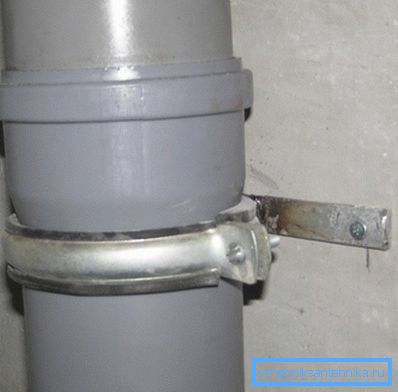

• Фанаў трубу пракладваем строга вертыкальна, фіксуючы да апорных канструкцый хамутамі на анкерах.

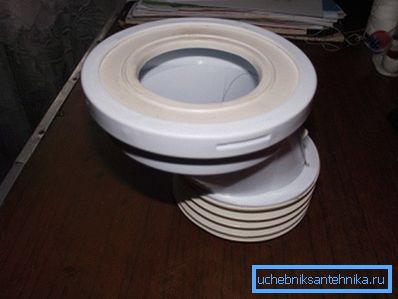

• Пасля завяршэння працы мантуем перахаднік з адводам для пральнай машыны (калі трэба) і ўнітаза.

• У шэрагу выпадкаў (калі стояк праходзіць у непасрэднай блізкасці ад жылых памяшканняў) можа спатрэбіцца шумаізаляцыя. Яе прасцей за ўсё рэалізаваць з дапамогай напылення мантажнай пены або ўладкавання кажуха з пенаполістырол.

зваротныя клапаны

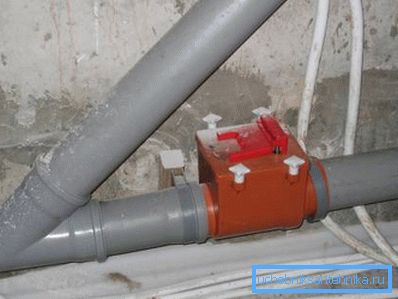

Апісваючы працэс мантажу сістэмы, нельга абыйсці ўвагай і такі элемент як зваротны клапан.

Дадзеная дэталь выконвае цэлы шэраг функцый:

• Па-першае, клапан перашкаджае зваротнаму руху сцёкаў, блакуючы трапленне вады ў зліў, фекаліяў ва ўнітаз і г.д.
• Па-другое, прылада прадухіляе вяртанне ў сістэму механічных часціц, якія могуць прывесці да паломкі запорной арматуры.
• Па-трэцяе, дзякуючы клапанам па каналізацыйнай сістэме не могуць перамяшчацца грызуны, а ў паўднёвых рэгіёнах - і рэптыліі.
• Нарэшце, ўстаноўка падобнай дэталі спрыяе выраўноўванню ціску пры памылках у пракладцы труб: цалкам магчымая частковая кампенсацыя недастатковага ўхілу.

Па тыпу канструкцыі клапаны дзеляцца на ўнутраныя і вонкавыя:

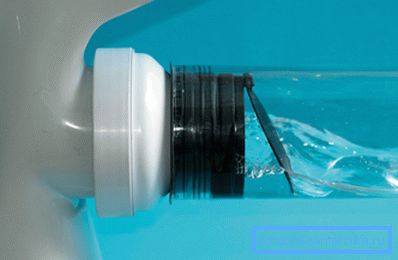

• Ўнутраны клапан мантуецца дапамогай адмысловай ўстаўкі, што месьціцца ў прасвеце трубы. Для ўстаноўкі дэталь абястлушчваюць і зачышчаюць, пасля чаго размяшчаюць у абраным месцы. Цяпер пры праходжанні сцёкаў створка клапана адкрываецца, а ў іх адсутнасць застаецца закрытай.

Савет! Ўнутраны клапан мантуецца без выкарыстання сіліконавых змазак і герметыкаў - толькі «насуха»!

• Вонкавая мадэль дзейнічае па падобным прынцыпу. Для яе мантажу ў трубаправод усталёўваецца адмысловы перахаднік.

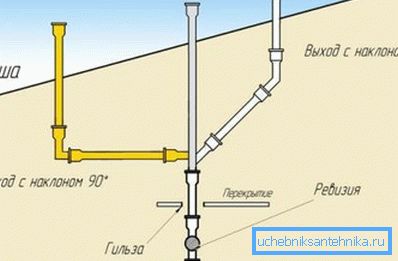

Вывядзенне вентыляцыйнага канала

Ўстаноўка фанаў сістэмы сваімі рукамі таксама прадугледжвае мантаж вываднога вентыляцыйнага патрубка.

Тут варта кіравацца такімі рэкамендацый:

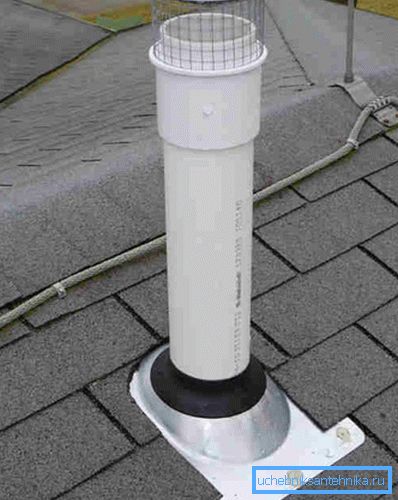

• Для плоскай неэксплутаваныя даху велічыня вентыляцыйнай часткі павінна складаць не менш за 50 см. Чым вышэй канёк скатной даху, тым даўжэй павінна быць выведзеная на яе труба.

Савет! Калі ў вашай мясцовасці дзьмуць моцныя вятры або выпадае вялікая колькасць снегу, загадзя паклапаціцеся аб умацаванні вентыляцыйнага вываду расцяжкамі.

• Калі дах актыўна эксплуатуецца або выкарыстоўваецца, напрыклад, для вырошчвання раслін, то падымаць вентыляцыйны патрубок трэба не менш чым на 3 м.
• Выснову фанаў трубаправода нельга сумяшчаць у адным кажусе з вентыляцыйным каналам або комінам.
• Калі побач размяшчаюцца адчыняныя акна або балконы, то мінімальным адлегласцю ад іх да зрэзу трубы лічыцца 4 м.

Сама канструкцыя не прадугледжвае наяўнасці дадатковых прыстасаванняў, якія палягчаюць выцяжку. Таксама непажаданая ўстаноўка дэфлектараў або аналагічных прылад, паколькі яны прыводзяць да адукацыі кандэнсату і да зніжэння праходнасці.

У выключных выпадках дапускаецца выснову фанаў трубы праз сцяну, але тут уступае ў дзеянне патрабаванне БНіП, згодна з якім падымаць патрубок усё роўна прыйдзецца вышэй за ўзровень даху. Так што вонкавы адрэзак трэба рабіць даволі доўгім, надзейна фіксуючы яго на апорных канструкцыях.

выснову

Фанаў труба для каналізацыі з'яўляецца практычна абавязковым элементам. Без яе можна абыйсціся толькі ў аднапавярховых дамах, але і там варта задумацца пра рашэнне праблемы непрыемнага паху. Мантаж такой прылады спалучаны са значнымі працавыдаткамі, так што лепш за ўсё выконваць яго разам з устаноўкай самой сістэмы водаадвядзення. Больш падрабязна выкарыстоўваная тэхналогія апісваецца на відэа ў гэтым артыкуле.
