Фітынгі для металічных труб: злучаем дэталі рознымі

Фітынгі для металапалімерных труб, а таксама дэталі для зборкі камунікацый, вырабленых толькі з металічных элементаў, могуць быць самымі рознымі. Пры гэтым адрозненні заключаюцца як у матэрыяле, з якога вырабляюцца злучальнікі, так і ў іх канструкцыі.

Ніжэй мы разгледзім асноўныя разнавіднасці дэталяў, надаўшы ўвагу іх моцным і слабым бакам.

З чаго іх робяць?

Агляд асартыменту фітынгаў пачнем з аналізу матэрыялаў, якія выкарыстоўваюцца для іх вытворчасці. Як правіла, метал злучальнай дэталі супадае з металам выкарыстоўваюцца для пракладкі камунікацый труб, але бываюць і выключэнні.

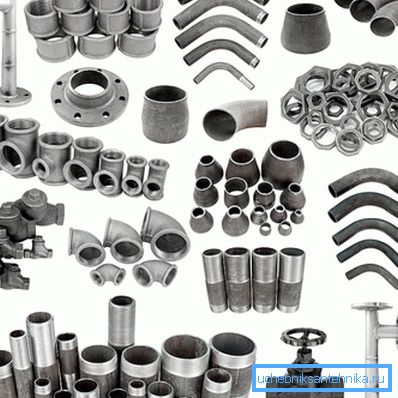

Часцей за ўсё для вырабу трубавых злучальнікаў выкарыстоўваюць:

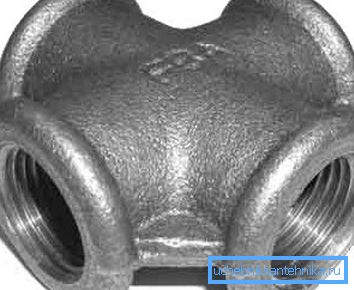

• чыгун. Матэрыял адрозніваецца устойлівасцю да нагрузак і хімічных уздзеянняў, вытрымлівае высокі ціск. Большасць чыгунных мадэляў прадугледжвае разьбовае злучэнне, аднак можна знайсці і муфт, якія патрабуюць дадатковага ўшчыльнення цэментнымі растворам, герметыкамі ці нават свінцом. Недахопам чыгунных фітынгаў з'яўляецца вялікая маса і высокі кошт.

• Сталь. Выкарыстоўваецца там жа, дзе і чыгун, валодае меншай далікатнасцю за кошт большай эластычнасці. У адрозненне ад чыгунных, сталёвыя фітынгі раней выходзяць з ладу, паколькі больш схільныя карозіі (у тым ліку электрахімічнай).

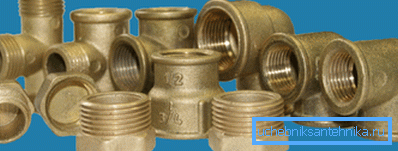

• латунь. Добры варыянт з пункту гледжання надзейнасці злучэння, даўгавечнасці і эксплуатацыйных якасцяў. Латуневыя фітынгі могуць выкарыстоўвацца як для ўладкавання металічных трубаправодаў, так і пры мантажы камунікацый з пластыка.
• медзь. Такія дэталі будуць самымі дарагімі, але ў той жа час яны забяспечваюць максімальна надзейнае і даўгавечнае злучэнне труб. Часцей за ўсё ўжываюцца ў ацяпляльных сістэмах, але могуць задзейнічацца і пры зборцы вадаправодаў ў прыватных дамах і камерцыйных арганізацыях.

Звярніце ўвагу! Медзь і латунь вельмі рэдка выкарыстоўваюцца для пракладкі магістральных камунікацый.

Акрамя таго, пры ўладкаванні сістэм водазабеспячэння на аснове металлопластіковых труб прымяняюцца таксама злучальнікі з технополимеров з металічнымі (сталёвымі або латуневымі) ўстаўкамі.

Разнавіднасці па канструкцыі

Пад зварное злучэнне або пайку

Калі з матэрыяламі ўсё больш-менш ясна, паспрабуем разабрацца з канфігурацыямі.

Найбольш простымі з'яўляюцца злучальнікі, для якіх ужываецца зварка або (у выпадку з меднымі / латуневымі дэталямі) пайкі.

• Зварной фітынг ўяўляе сабой фрагмент трубы пэўнай канфігурацыі. Як правіла, яго дыяметр адпавядае дыяметру злучаных трубаправодаў, што дазваляе зварваць абзы вырабаў ўсутыч.
• Абсалютная большасць зварных фітынгаў вырабляецца з «чорнай» сталі. Пры гэтым зварной шво атрымліваецца досыць надзейным, каб вытрымаць максімальна высокі ціск.

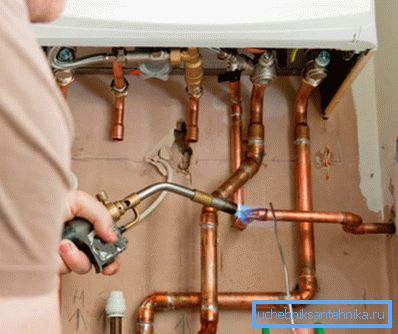

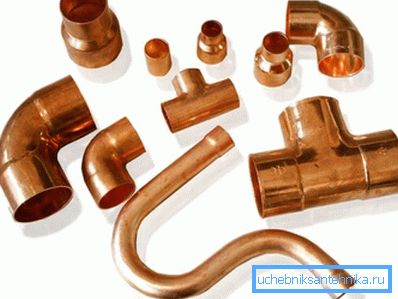

• З медзі і латуні вырабляюцца дэталі, для якіх ужываецца пайка. Іх канфігурацыя прадугледжвае наяўнасць раструба для ўстаноўкі трубы, пры гэтым мінімальны зазор для запаўнення прыпоем павінен заставацца абавязкова.

Звярніце ўвагу! Зварка і пайка труб ўяўляюць сабой досыць складаныя тэхналогіі, якія патрабуюць працяглага засваення. Так што тэкставая інструкцыя і тлумачыць відэа павінны быць вывучаны дасканала, а лепш за ўсё - пад кіраўніцтвам дасведчанага майстра.

пад разьбу

Рэзьбавыя дэталі з'яўляюцца аднымі з найбольш распаўсюджаных. Яны могуць вырабляцца з любога вышэйзгаданага матэрыялу, аднак першынство ў гэтым сегменце ўпэўнена ўтрымліваюць сталь і латунь.

Для разьбовага злучэння характэрна наступнае:

• Часцей за ўсё падобныя дэталі прымяняюцца для стыкоўкі труб дыяметрам 50 мм і менш. Пры большай даўжыні акружнасці разьба не можа забяспечыць патрабаваную герметычнасць.
• Для ўладкавання калена, траяка або крыжавіны неабходна наяўнасць разьбы не толькі на фітынгі, але і на трубе. У шэрагу выпадкаў нарэзку даводзіцца выконваць самастойна з дапамогай спецыяльных інструментаў - плашчакоў.

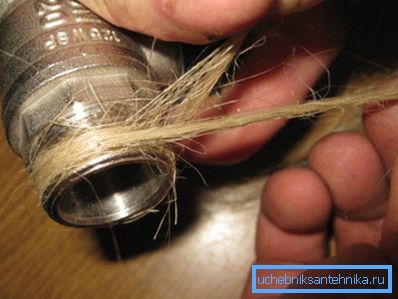

• Часам злучэння патрабуе дадатковага ўшчыльнення. Для гэтага ў месцы стыку робіцца подмотка з сінтэтычнага (палімерная стужка) або натуральнага (льняная пакулле і аналагі) матэрыялу.

Савет! Пачаткоўцы майстры часта дапускаюць памылку, думаючы, што чым мацней будзе зацягнутая разьба, тым шчыльней будзе стык. На самай справе пры залішнім высілку ёсць рызыка «перацягнуць», парушыўшы разьбу і атрымаўшы гарантаваную працёк.

пад фланец

Для мантажу дэталяў дыяметрам больш за 50 мм выкарыстоўваюцца фланцы для труб.

Прыклад такога фітынга паказаны на малюнку ў гэтым раздзеле.

• Як правіла, дадзеныя вырабы падбіраюць пад перасек трубаправода. Таксама часам фланцавых часткі для стыкоўкі прыварваюць прама да труб, але ў гэтым выпадку надзейнасць вузла моцна зніжаецца.
• Для ўшчыльнення ў месцы кантакту можа ўсталёўвацца пракладка з эластычнага матэрыялу. У гэтым выпадку стык двух труб патрабуе перыядычнага абслугоўвання для замены састарэлай жанчынай дэталі.

• Перавагай фланцавых фітынгаў з'яўляецца той факт, што з іх дапамогай на трубаправоды вялікага дыяметра можна ўсталёўваць запорную арматуру, розныя датчыкі, клапаны і г.д.

пад абціскаючы

Параўнальна нядаўна для злучэння металічных труб сталі прымяняцца так званыя абціскныя фітынгі.

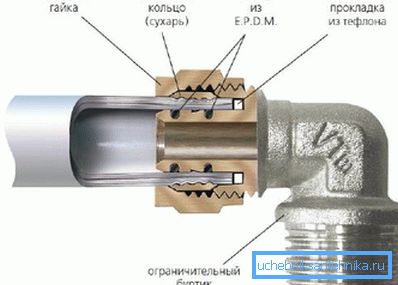

Іх прынцып дзеяння практычна ідэнтычны таму, які ўжываецца пры выкарыстанні компрессіонные фітынга для пластыкавай трубы:

• На разьбярства усталёўваецца прыцемках накладную гайка, вырабленая з металу (сталь або латунь).
• Пры накручванні гайка прыціскае да месца стыку адмысловую пракладку, вырабленую з эластычнага матэрыялу або тонкага металу.

Звярніце ўвагу! Выкарыстанне гумавай або палімернай пракладкі накладвае абмежаванне на тэмпературны рэжым, у якім можа выкарыстоўвацца сістэма: максімальны нагрэў складае 95⁰С.

• Пры гэтым за кошт ціску забяспечваецца дастатковая для функцыянавання сістэмы герметычнасць.
• Некаторыя кампаніі вырабляюць універсальныя мадэлі такіх прылад, якія аднолькава добра падыходзяць і для сталёвых, і для палімерных труб.

Вырабы дадзенага тыпу звычайна выкарыстоўваюць пры ўладкаванні сістэм водазабеспячэння. Асноўнай перавагай у дадзеным выпадку з'яўляецца істотны выйгрыш па часе: труба заводзіцца ў фітынг без нарэзкі разьбы, што істотна палягчае нам працу.

З іншага боку, у такой схемы мантажу ёсць і недахопы. Напрыклад, прыклаўшы сур'ёзнае высілак, трубу можна проста выцягнуць, асабліва калі пракладка некалькі ўсохла і страціла эластычнасць. Вядома, такі вектар сілы з'яўляецца нетыповым для трубаправодаў, але памятаць аб гэтай асаблівасці трэба абавязкова!

выснову

Манціруючы металічныя камунікацыі сваімі рукамі, нам неабходна выбіраць не толькі самі трубы, але і дэталі, якія будуць выкарыстоўвацца для іх стыкоўкі. Вось чаму важна перад пачаткам працы азнаёміцца ​​з усім даступным асартыментам фітынгаў, і выбраць тыя з іх, якія будуць максімальна адпавядаць пастаўленым задачам, нашым патрабаванням і фінансавым магчымасцям.

Больш падрабязны агляд апісаных вышэй вырабаў вы зможаце знайсці на відэа ў гэтым артыкуле.
