Фітынгі для металлопластіковых труб: віды, прылада, тыповыя

Як металапалімерных трубы злучацца ў вадаправод? Як уладкованыя компрессіонные або прэс-фітынгі для металлопластіковых труб? Ці ёсць у гэтых прыстасаванняў нейкія праблемы, пра якія варта ведаць пакупніку?

Давайце разбірацца.

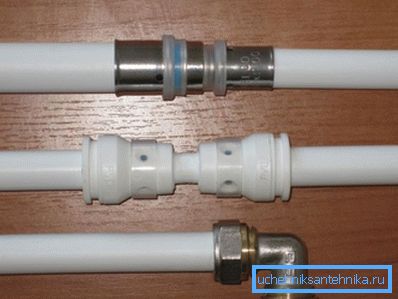

Тры існуючых спосабу злучэння металлопластика.

класіфікацыя

Якія віды фітынгаў для металлопластіковых труб можна вылучыць?

Давайце переформулируем пытанне: па якіх прыкметах іх можна класіфікаваць?

  • функцыянальнасць. Форма і знешні выгляд фітынга ў найбольшай ступені вызначаецца тым, для чаго ён прызначаны: зразумела, што крыжавіна, трайнік, куток пад змяшальнік і перахаднік з аднаго дыяметра на іншы будуць выглядаць па-рознаму.
  • матэрыял. Уласна, спіс невялікі: гэтыя вырабы ў асноўнай масе латуневыя (часам з храмаванне); нядаўна якія з'явіліся Пуш-фітынгі выпускаюцца як з латуневыя, так і з поліпрапіленавых карпусамі.

Зрэшты: пад пластыкам і ў гэтым выпадку хаваюцца латуневае распорное кольца і стопорных спружына з нержавеючай сталі.

  • дыяметр адводаў. Вось тыповыя памеры фітынгаў для металлопластіковых труб для розных абласцей прымянення.
функцыя трубаправода Дыяметр падлучальнай трубы
Падводкі ХВС, ГВС на адзін сантэхнічны прыбор 16 мм
Падводкі ХВС, ГВС на некалькі сантэхнічных прыбораў, падводкі ацяплення на адзін ацяпляльны прыбор 20 мм
Ўнутрыкватэрных разводка і стаякі ацяплення, разводка ацяплення ў катэджы з прымусовай цыркуляцыяй цепланосбіта 26 мм
Разліў ацяплення ў Самацечнай сістэме 32 - 40 мм

Звярніце ўвагу: акрамя адводаў для металапалімерных трубы, у фітынга можа прысутнічаць адна або некалькі трубавых резьб - вонкавых і ўнутраных.

  • Спосаб фіксацыі трубы. Калі іншыя тэхнічныя характарыстыкі фітынгаў для металлопластіковых труб у асаблівых каментарах не маюць патрэбы, то на гэтай варта спыніцца падрабязней.

Спосабы фіксацыі трубы

Такім чынам, якія варыянты магчымыя?

З разрезным кольцам

Гэтыя прыстасаванні першымі з'явіліся на расійскім рынку і ў вялікай ступені фармавалі стаўленне спажыўца да матэрыялу ў цэлым.

Схема і знешні выгляд вырабы.

Як працуе компрессіонные фітынг з разрезным кольцам?

  • Труба нацягваецца на штуцэр, забяспечаны парай колцавых пракладак, і тут усё ўпіраецца ў фторопластовая шайбу.
  • Пры зацягванні прыцемках накладную гайкі яна сціскае разрезное кальцо, якое абціскае трубу на штуцэру і прадухіляе яе выпадковае адлучэнне.

Важна: герметызацыя злучэння забяспечваецца не абціскання, а менавіта колцавымі пракладкамі. Разрезное кольца толькі надзейна фіксуе трубу.

Як мантуецца такое злучэнне?

Вось тыповая інструкцыя большасці вытворцаў:

  1. Труба абразаецца па месцы разаком.
  2. Затым з дапамогай калибратора яна пазбаўляецца ад найменшай Авальную. Акрамя таго, як мінімум на ўнутранай паверхні здымаецца фаска.
  3. На трубу паслядоўна зганяць прыцемках накладную гайка і разрезное пярсцёнак.
  4. Труба апранаецца на штуцэр да ўпора.
  5. Разрезное кольца і гайка ссоўваюцца назад да краю - таксама да ўпора - пасля чаго разьба зацягваецца спачатку ўручную, а потым - парай ключоў.

Прэс-фітынг

Пресфитинги для металлопластіковых труб ўладкованыя некалькі інакш: замест гайкі і разрезного кольцы трубу на штуцэру абціскае з усіх бакоў дэфармаваны адмысловымі абцугамі хамут.

Абціснутых злучэння.

Калі ў папярэднім выпадку мантаж фітынгаў для металлопластіковых труб патрабуе толькі наяўнасці ў вас пары разводных або ражковых ключоў, то тут воляй-няволяй давядзецца абзавесціся адмысловымі абцугамі. Кошт якаснага інструмента - не менш за 9-10 тысяч рублёў; дыхтоўныя абцугі з электрапрывадам могуць абыйсціся і ва ўсе 40.

 Паслядоўнасць аперацый мала адрозніваецца ад апісанай вышэй:

  1. Труба адразаецца і калібруецца.
  2. Хамут зганяецца ад яе краю.
  3. Тарэц трубы нацягваецца на штуцэр.
  4. Хамут вяртаецца на край да ўпора і абціскаецца абцугамі да з'яўлення бачнай кальцавой дэфармацыі.
Паслядоўнасць мантажу.

націскныя

Націскныя, або Пуш-фітынгі з'явіліся на айчынным рынку зусім нядаўна. Іх прылада вельмі дасціпна і не адрозніваецца складанасцю.

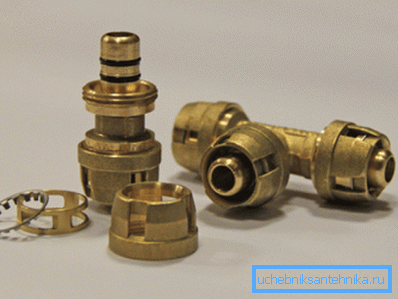

На фота - латуневы Пуш-фітынг.

Яго галоўная вартасць - у тым, што мантаж злучэння, па запэўненнях вытворцаў і прадаўцоў, можа быць выкананы сваімі рукамі без інструмента наогул. Дастаткова толькі ўставіць тарэц трубы ўнутр кальцавога пазы, націснуць - і праца скончаная.

Пры гэтым злучэнне застаецца разборным - дастаткова толькі адкруціць прыцемках накладную гайку.

Нюанс: нож для рэзкі і калибратор ўсё ж такі спатрэбяцца. Овальность трубы і адсутнасць фасак могуць прывесці да парушэння герметычнасці пад ціскам.

Як гэта працуе? Увогуле-то, механізм няцяжка зразумець, вывучыўшы здымак: герметычнасць забяспечваецца усё тымі ж колцавымі гумовымі пракладкамі; спружынныя сталёвае колца выступамі фіксуе паверхню трубы, прадухіляючы яе зваротны ход. Дадатковы ўкладыш не дае стопорной спружыне зрушыцца занадта блізка да краю.

праблемы

На жаль, дзякуючы схеме з разрезным кольцам металлопластик ў цэлым атрымаў рэпутацыю вельмі ненадзейнага матэрыялу. З чым гэта звязана? З тым, што пры мантажы ГВС або ацяплення праз некаторы колькасць цыклаў нагрэву і астуджэнні злучэння пачыналі цечу.

Што цікава, прэс-фітынгі гэтай праблемы практычна пазбаўленыя. Па Пуш-фітынгаў дадзеных пакуль недастаткова, так што рабіць нейкія высновы рана.

Так у чым праблема? Чаму злучэння цякуць?

А таму, што парушэнні Авальную трубы і нязнятую фаскі пры мантажы здзіраюць колцавыя ўшчыльняльнікі. У выніку пасля абціскання разрезным кольцам герметычнасць забяспечвае толькі ўнутраны пласт поліэтылену, які пры нагрэве і сталым ціску проста-проста дэфармуецца. Варта яму астыць - і з'яўляюцца зазоры, у якія накіроўваецца вада.

Тыповае месца цечы.

Заўважце - цякуць не ўсе злучэння. Толькі тыя, дзе гумовае ўшчыльненне парушана.

Чаму прэс-фітынгі гэтая пошасць абыйшла бокам?

Прычыны дзве.

  1. Іх штуцэр уладкованы некалькі інакш. Баразёнкі з колцамі глыбей, і іх цяжэй зрушыць.
  2. Выдаткаваўшы вялікую суму на абціскныя абцугі, мантажнік ледзь ці стане эканоміць на калибраторе. У той жа час пры мантажы компрессіонные злучэнняў нож часта замяняецца ножовкой па метале, а фаскі не здымаюцца ў прынцыпе.

Так што рабіць, калі гарачая вада пацякла з-пад прыцемках накладную гайкі?

  • Адкруціць гайку і разабраць злучэнне.
  • Зноўку абрэзаць і адкалібраваць тарэц трубы.
  • Паправіць або замяніць колцавыя ўшчыльняльнікі.
  • Сабраць нанова.

заключэнне

Спадзяемся, што наш экскурс у прыладу некаторых відаў сантэхнічнага абсталявання апынецца карысным чытачу. Якія фітынгі для металлопластіковых труб лепш - вырашаць вам (чытайце таксама артыкул Фітынгі для труб ПВХ: эканом-варыянт для мантажу камунікацый).

Як звычайна, у далучаным відэа ў гэтым артыкуле можна знайсці дадатковую тэматычную інфармацыю. Поспехаў!
