Фітынгі для пластыкавых труб і іх віды

Фітынгі з'яўляюцца неад'емнай часткай любога вадаправода. З іх дапамогай выконваюцца павароты сістэмы, адгалінаванні, пераходы ад аднаго дыяметра труб да іншага. Не абыходзіцца без іх і пластыкавы трубаправод, таму ў дадзеным артыкуле мы разгледзім, якія існуюць фітынгі для пластыкавых труб, і для якіх мэт іх выкарыстоўваюць.

Агульныя звесткі

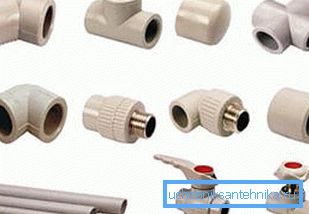

У першую чаргу варта сказаць, што фітынгі пластыкавых труб, як і самі трубы, могуць быць зробленыя з розных матэрыялаў:

• полівінілхларыду;
• Металлопластика;
• поліпрапілена
• Поліэтылену і пр.

Пры выбары дэталяў, варта звярнуць увагу, каб яны былі выкананы з таго ж матэрыялу, што і ўся магістраль. Праўда, трэба сказаць, што ў залежнасці ад матэрыялу, можа змяняцца цана аднатыпных вырабаў.

Выкарыстанне фітынгаў дазваляе не толькі хутка ажыццяўляць мантаж любых участкаў трубаправода, але і ажыццяўляць якасныя стыкі, нават у самых складаных і разгалінаваных участках магістралі.

У залежнасці ад выгляду матэрыялу, з якога выкананы дэталі, злучэнне пластыкавых труб фітынгамі можа быць выканана некалькімі спосабамі:

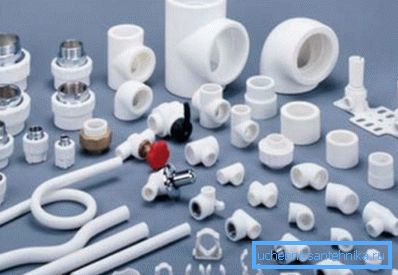

віды дэталяў

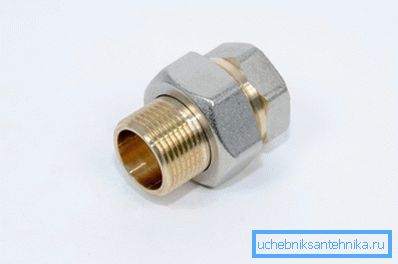

амерыканка

Амерыканка - уяўляе сабой безразборного канструкцыю, прызначаную для падлучэння сантэхнічных прыбораў да вадаправода. Герметычнасць забяспечваецца дзякуючы спецыялізаванаму конусе з гумовым або сіліконавым кольцам-ўшчыльняльнікам.

Асноўным вартасцю дадзенай канструкцыі з'яўляецца тое, што кожная частка дэталі асобна фіксуюцца на злучаных элементах, пасля чаго яны сцягваюцца пры дапамозе гайкі, дзякуючы чаму забяспечваецца герметычны і надзейны стык.

Існуюць два тыпу падобных дэталяў:

• кутнія
• Прамыя.

Пры дапамозе кутні амерыканкі можна выканаць кутні стык магістраляў без нацяжэння або напружання матэрыялаў. Таксама варта адзначыць, што вырабы бываюць з унутранай і вонкавай разьбой. Гэта дазваляе выконваць мантаж без выкарыстання дадатковых перахаднікоў.

Запорно-рэгулюе арматура

Да дадзенага тыпу вырабаў ставяцца краны і вентылі.

Запорно-рэгулюе арматура існуе двух асноўных тыпаў:

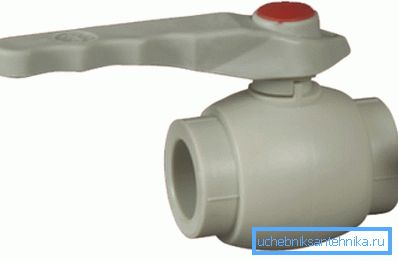

• Ручной вентыль;
• Термостатический клапан.

Акрамя таго, дэталі адрозніваюцца па тыпу корпуса, які можа быць:

• Палімерным, прызначаным для впаивания ў сістэму.
• Металічным, з разьбовым злучэннем. У гэтым выпадку, з аднаго боку вентыля можа размяшчацца амерыканка, якая дазваляе дэмантаваць яго, што не зважаючы канструкцыю.

Асноўнай жа характарыстыкай кранаў з'яўляецца ступень герметычнасці, якая вызначае вобласць іх прымянення.

У залежнасці ад герметычнасці, гэтыя віды фітынгаў для пластыкавых труб могуць выкарыстоўвацца ў наступных сістэмах:

• Падачы газу;
• Гарачага водазабеспячэння або цеплазабеспячэння;
• Халоднага водазабеспячэння.

Звярніце ўвагу! Запорную арматуру, прызначаную для халоднага водазабеспячэння, недапушчальна выкарыстоўваць для сістэм падачы гарачай вады і, тым больш, газу.

Траякі і крыжавіны

Траякі і крыжавіны з'яўляюцца злучальнымі элементамі, якія гуляюць першарадную ролю пры фарміраванні трубаправода, бо дазваляюць выконваць разгалінавання і зліцця некалькіх трас. Цэнтральныя адводы крыжавін і траякоў могуць быць выкананы пад прамым вуглом, альбо пад вуглом у 30 ці 40 градусаў.

Пластыкавыя трубы і фітынгі дадзенага тыпу могуць злучацца пры дапамозе паяння або разьбы. Акрамя таго, існуюць пераходныя мадыфікацыі, якія дазваляюць ажыццяўляць пераходы з аднаго тыпу злучэння на іншае.

Таксама варта адзначыць, што траякі і крыжавіны могуць быць:

• Равнопроходными - прахадныя адтуліны корпуса і гарлавіна маюць аднолькавы дыяметр;
• Пераходнымі - прахадныя адтуліны і гарлавіна маюць розныя дыяметры.

Звярніце ўвагу! Не варта спрабаваць выкарыстоўваць злучальныя дэталі не па прамым прызначэнні або мадэрнізаваць іх сваімі рукамі, бо гэта можа прывесці да ўзнікнення ўнутранага моцнага подпора і дэфармацыі магістралі ці яе разгерметызацыі.

муфты

Муфты прызначаныя для забеспячэння якаснага злучэння аднолькавых па дыяметры элементаў магістралі, што можа спатрэбіцца на доўгіх пралётах або калі няма магчымасці выкарыстоўваць цэлую дэталь.

Існуе чатыры віды злучальных муфт:

• Фітынгі для паяння пластыкавых труб з аднолькавага матэрыялу;

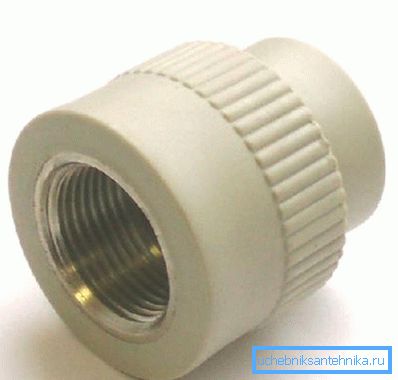

• Для мантажу элементаў выкананых з розных матэрыялаў (з аднаго боку выканана злучэнне пад пайку, а з другога - пад разьбу).
• Муфты для пераходу з жорсткіх участкаў на гафрыраваныя (ужываюцца ў каналізацыйных сістэмах).
• Для злучэння элементаў розных дыяметраў (пераходы).

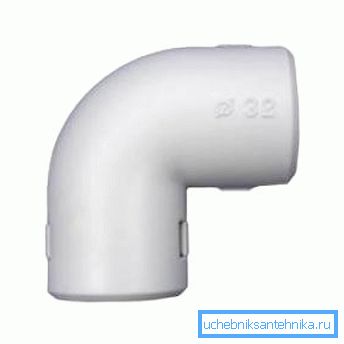

паваротныя злучэння

Дадзеныя вырабы з'яўляюцца найбольш запатрабаванымі відамі злучальных дэталяў, так як дазваляюць выконваць павароты, без якіх неймаверная ні адна сістэма. Як і іншыя вышэйапісаныя вырабы, кутнія злучэнні могуць быць выкананы як пад разьбу, так і пад пайку.

Кут павароту праходаў можа быць розным, аднак, найбольш запатрабаваныя злучэння з прамым вуглом.

Абводы і апоры

Да абводах ставяцца злучальныя элементы, якія дазваляюць спрасціць мантаж сістэмы ў месцах перасячэння трас або ўзнікнення канструкцыйных перашкод, якія не дазваляюць далей правесці магістраль.

Апоры - вырабы, прызначаныя для жорсткага мацавання трубаправода. Як правіла, іх выкарыстанне патрабуе інструкцыя па мантажы сістэм ацяплення або гарачага водазабеспячэння, што звязана з павышэннем пластычнасці палімерных матэрыялаў пад уздзеяннем высокай тэмпературы. Апоры дазваляюць надзейна замацаваць канструкцыю ў пэўных кропках.

Вось, мабыць, і ўсе асноўныя злучальныя элементы, якія часцей за ўсё ўжываюць пры мантажы падобных трубаправодаў.

выснову

Без фітынгаў немагчыма выканаць мантаж трубаправода. Таму, пры разліку труб для прылады сістэмы, варта адразу вызначыцца і з злучальнымі элементамі, а менавіта - іх выглядам і колькасцю. Гэта дазволіць выканаць канструкцыю хутка і якасна (см.также артыкул Фітынгі для труб ПВХ: эканом-варыянт для мантажу камунікацый).

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
