Фітынгі для пнд труб: асаблівасці і спосабы прымянення

На сённяшні дзень для транспарціроўкі па магістралях розных рэчываў выпускаюцца адпаведныя прызначэнні трубы. Поліэтылен нізкага ціску служыць у якасці матэрыялу для вырабу труб шырокага прызначэння. Зараз труба і фітынгі ПНД паспяхова працуюць як у побыце, так і ў прамысловых маштабах.

тыпы труб

1. Вадаправодныя напорныя аналагі. Прызначаныя для транспарціроўкі вады для пітных і тэхнічных мэт пад напорам.
2. Газавыя напорныя трубы. Выкарыстоўваюцца для газавых магістраляў, а таксама пад разнастайныя вадкія рэчывы.
3. Безнапорныя тэхнічныя вырабы. Іх ужываюць для пракладкі электрычных, тэлефонных і іншых кабеляў.

Звярніце ўвагу! У большасці выпадкаў матэрыял можна лёгка мантаваць сваімі рукамі, тым больш што ня праблематычна купіць зручныя спецыяльныя фітынгі. Пры выкананні ўсіх правіл мацавання атрымаюцца гранічна надзейнымі і даўгавечнымі.

      Тэхнічныя характарыстыкі прадукцыі

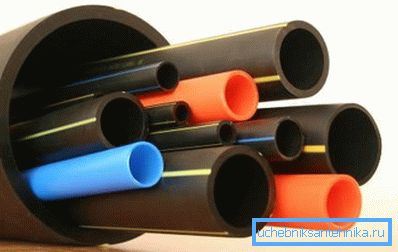

1. У залежнасці ад прызначэння, можна набыць трубы рознага вонкавага дыяметра (16-1200 мм). Напрыклад, лічба 32 на вырабе пакажа на тое, што вы выбралі трубу з дадзеным перасекам.
2. Таўшчыня сценак вар'іруецца ад 2 мм да 69 мм і залежыць ад вонкавага дыяметра.
3. Больш тонкія і гнуткія трубы прапануюцца пакупніку ў шпульках або бухтах. Тоўстыя можна набыць у адрэзках да 12 м даўжынёй.
4. Прадукт забяспечваецца маркіроўкай SDR (Standart Dimension Ratio), якая азначае суадносіны намінальнай таўшчыні сценак труб да вонкавай дыяметры.
5. Існуе формула разліку SDR = dn: en.
6. Зразумела, што ад памераў і колькасці выдаткаванага матэрыялу будзе залежаць і кошт на купляемы прадукт.

Фітынгі і вобласць іх прымянення

Дадзеныя элементы служаць для ніжэйпададзеных мэтаў.

1. Злучаюцца трубы з аднолькавымі дыяметрамі.
2. Стыкуюцца трубы з рознымі дыяметрамі.
3. Выконваецца мантаж паваротаў магістраляў.
4. Інструкцыя прадугледжвае таксама выкананне розных разгалінаванняў сістэм.
5. Трубы можна злучаць з арматурай.
6. Лёгка выканальныя ўстаноўкі заглушак.

Класіфікацыі злучальных элементаў

Злучэння труб адрозніваюцца па наступных прынцыпах.

1. Па спосабе ўстаноўкі. Існуюць зварныя, электросварные фітынгі для труб ПНД, а таксама компрессіонные.
2. Па калянасці злучэння элементы падзяляюцца на жорсткія аналагі і гнуткія.
3. Яны могуць быць раздымныя або неразъемные.
4. Прамыя элементы, для стыкоўкі аднолькавых па дыяметры труб.
5. Рэдукцыйны аналагі, для злучэння труб розных дыяметраў.

зварной тып

Вырабляюцца такія фітынгі пры дапамозе двух асноўных метадаў.

1. Ліццём, пад высокім ціскам (адліваныя).
2. Стыковой зваркай, з невялікіх адрэзкаў (зварныя).
3. Дыяметр элементаў складае 63-315 мм.
4. Дадзены тып прадугледжвае мантаж з дапамогай зваркі. Дыяпазон прымянення абумоўлівае не толькі прымальны кошт, але і прастата і надзейнасць.

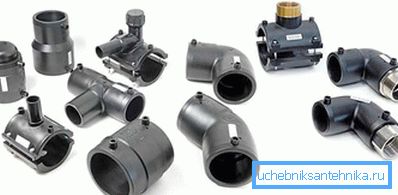

электросварные тып

Электросварные (терморезисторные) элементы спатрэбяцца там, дзе трубаправод даводзіцца мантаваць на цяжкадаступных участках.

Фітынгі камплектуюцца на злучальных месцах спецыяльнай дротам. Пры награванні яна плавіць трубу, ствараючы ідэальна трывалы шво.

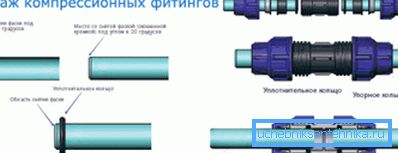

компрессіонные разнавіднасць

Падыходзяць гэтыя фітынгі для труб ПНД для халоднага водазабеспячэння, для транспарціроўкі газападобных рэчываў. Перавагі іх у тым, што пры працы не патрабуецца абсталяванне для зваркі, стыкі злучаюцца ўручную.

У канчатковым выніку атрымліваецца надзейнае мацаванне з магчымасцю разборкі пры неабходнасці.

Складаецца фітынг з наступных дэталяў.

1. Корпус з поліэтылену.
2. Ўшчыльняльныя кольцы па месцах злучэнняў.
3. Заціскныя кольцы, якія засцерагаюць мацаванне ад механічных пашкоджанняў.
4. Запрессовывают трубу ўтулка.
5. Гайкі-вечка, маскіруючыя стыкоўныя швы.

У краме вам прапануюць злучальныя дапаўненні дыяметрам 16-110 мм.

рэзьбавыя злучэння

Пры працы з трубаправодам такую ​​разнавіднасць накручваюць на адрэзкі труб. Матэрыялам для вырабу фітынгаў служыць чыгун, сталь.

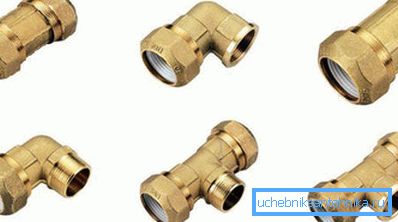

Звярніце ўвагу! Выпускаюцца і латуневыя фітынгі для труб ПНД, папулярныя дзякуючы стойкасці да карозіі. Гэта асабліва важна пры правядзенні вадаправодных сістэм.

Дадзеная разнавіднасць таксама дзеліцца на некалькі катэгорый.

1. Металічныя вырабы забяспечваюцца разьбовым фланцавых, альбо зварным злучэннем. Пры накручванні на трубу рэкамендуецца выкарыстоўваць ўшчыльняльнік (стужку ФУМ, спецыяльную набіванне або нітка).
2. Металлопластіковые прадукты. Маюць цанговым або камбінаванае спалучэнне, з пераходам цанга на разьбярства-злучэнне. Вырабы з пераходным варыянтам прынята выкарыстоўваць для стыкоўкі металлопластіковых або металічных элементаў.

прызначэнне фітынгаў

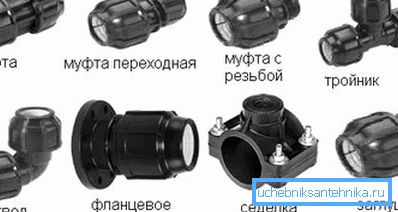

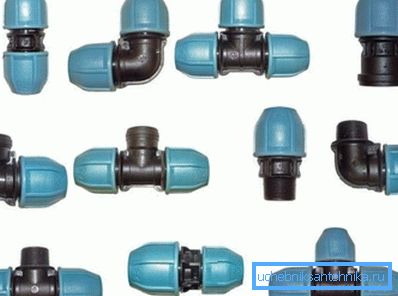

Любая трубаправодная сістэма мае павароты, разгалінавання, злучальныя вузлы розных канфігурацый. Яшчэ да мантажу варта набываць не толькі трубы, але і дапаўненні, якія адпавядаюць прызначэнні і ў патрэбнай колькасці.

Вось катэгорыі, неабходныя амаль ва ўсіх выпадках.

1. Муфты. Па відах яны дзеляцца на равнопроходные (для аднолькавых дыяметраў), кампенсацыйныя (для розных дыяметраў) і фланцавых (для вялікіх дыяметраў).
2. Перахаднікі. Яны спатрэбяцца для падлучэння да сеткі арматуры або элемента з выдатнага ад пластыка матэрыялу (напрыклад, металу).
3. Хамуты. Яны абціскаюць трубу па акружнасці, ствараючы ідэальнае мацаванне.
4. Адводы. Неабходныя пры зменах напрамкаў магістралі, а таксама для афармлення паваротаў.
5. Накладкі. Іх ужываюць для ўрэзкі новай трубы ва ўжо змантаваны трубаправод.
6. Заглушкі. Спатрэбяцца для перакрыцця газу або вадкасці пры неабходнасці.
7. Траякі і крыжавіны. Зручныя для выканання разгалінаванняў або урэзкі дадатковых труб.

выснову

Сёння набыць камплектуючыя, а таксама атрымаць кансультацыі спецыялістаў вельмі проста. Дастаткова наведаць спецыялізаваны магазін і закупіць усё неабходнае для працы. Пры правільным падыходзе да пытання ў вас не ўзнікне праблем і з мантажом сістэмы (см.также артыкул Што такое компрессіонные фітынгі для труб ПНД - прызначэнне і вобласць прымянення).

Больш інфармацыі вы знойдзеце ў відэа ў гэтым артыкуле.
