Фітынгі для радыятараў ацяплення: разнавіднасці і варыянты

Працы, звязаныя з мантажом сістэмы ацяплення, патрабуюць лімітавай акуратнасці. І тут не абысціся набыццём толькі ацяпляльных прыбораў. Каб сістэма паўнавартасна працавала, прыйдзецца падрыхтаваць мноства складнікаў, сярод якіх абавязкова будуць фітынгі. Яны дазваляюць вырабляць злучэнне труб ацяпляльнай сістэмы ў адзіны трубаправод і адрозніваюцца па спосабе мацавання. Больш падрабязна пра іх і будзе расказана ніжэй у артыкуле.

Фіксацыя з трубой можа вырабляцца з дапамогай разьбы, размешчанай з аднаго боку фітынга, а з другога боку прыкручваць да яе гайкай. Іншы тып не мае разьбы, таму дазваляе ўсяго толькі злучаць дэталі сістэмы аднаго памеру або вырабляць іх разводку. Такім чынам, ніжэй разгледзім, якія фітынгі патрэбныя для падлучэння радыятара ацяплення, і як іх прымяняць.

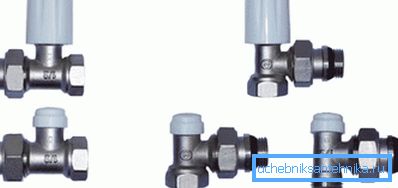

Сталёвыя фітынгі для падлучэння радыятараў ацяплення

разнавіднасці

Падзел фітынгаў вырабляецца па розных параметрах. У залежнасці ад таго, якую аперацыю варта вырабіць з трубамі, прымяняюцца адпаведныя камплектуючыя.

Для выгоды варта падзяліць іх па прызначэнні:

  1. Найпростым элементам, якія дазваляюць злучаць аднолькавыя трубы на прамым участку, з'яўляецца фітынг-муфта.
  2. Калі мантаж трубаправода патрабуе прымянення труб рознага дыяметра, іх злучэнне магчыма з дапамогай перахаднікоў, а таксама згонаў і ніпеляў.

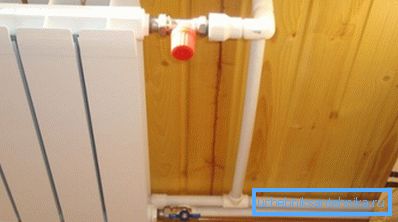

Абвязка радыятараў ацяплення фітынгамі
  1. Стварэнне кутоў ажыццяўляецца з дапамогай спецыяльных кутоў і адводаў.
  2. Прымяненне траякоў і калектараў рознага дыяметра дазваляе злучаць адразу некалькі трубаправодаў на адной разводцы. Нават калі ў сістэме ўжываюцца апошнія з розных матэрыялаў, іх можна злучаць з дапамогай пластыкавых фітынгаў.

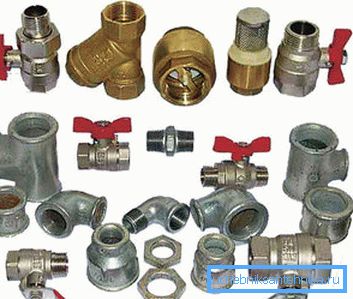

Камплект фітынгаў для радыятараў для ацяпляльнай сістэмы
  1. Крыжавіны выкарыстоўваюць там, дзе адбываецца разгалінаванне трубаправода. Пры гэтым на стыках элементы павінны мець аднолькавы дыяметр.
  2. Штуцэр - злучальная дэталь, якая дазваляе злучыць гнуткі шланг з помпай.
  3. Канцы трубаправода латаюцца з дапамогай фітынгаў-заглушак, якія забяспечваюць поўную герметычнасць.

Фітынгі для поліпрапіленавых труб

Сучасны будаўнічы рынак наводнены самай разнастайнай арматурай, прызначанай для злучэння ў ацяпляльнай сістэме поліпрапіленавых труб. Але, нягледзячы на ​​шырокі выбар, падабраць патрэбную мадэль - справа не такая ўжо і складаная, бо ўсе яны маюць розныя памеры. Па-за залежнасці ад таго, маюць дадзеныя дэталі разьбу ці не, яны могуць быць як разборнымі, так і суцэльнымі.

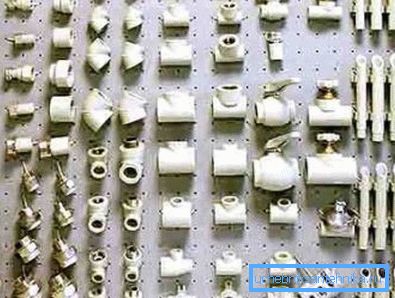

На фота - злучальныя элементы для поліпрапіленавых труб

Выбар патрабаванага элемента злучэння залежыць ад яго функцыянальнага прызначэння.

Напрыклад:

  • злучэнне шланга значна зручней вырабляць з дапамогай суцэльнага фітынга;
  • разборны злучальнік з разьбовым мацаваннем мэтазгодней ужываць для лічыльніка.

Савет: калі трубаправод поліпрапіленавы, улічвайце яго тэмпературны пашырэнне.

Асаблівую важнасць дадзены фактар ​​мае пры ўсталёўцы радыятара ацяплення. Таму, для таго, каб пазбегнуць уздзеяння на матэрыял тэмпературных перападаў і скокаў ціску, варта вырабіць мантаж кампенсатара. Трубаправод і фітынгі ў канчатковым выніку становяцца адзінай сістэмай, так што лепш, калі яны будуць выраблены з поліпрапілена.

Савет: калі патрабуецца злучыць трубы з металу, разьбовае злучэнне фітынга павінна быць з латуні.

Асаблівасці медных фітынгаў

Асаблівай практычнасцю адрозніваюцца трубаправоды з медзі, хоць іх кошт значна вышэй. Дадаткова да іх набываюцца ўсе спадарожныя дэталі, вырабленыя з таго ж матэрыялу, і прадстаўленыя на будаўнічым рынку ў велізарным асартыменце. Усё гэта дазваляе вырабляць любыя работы, звязаныя з мантажом ацяпляльнай сістэмы, па-за залежнасці ад іх складанасці.

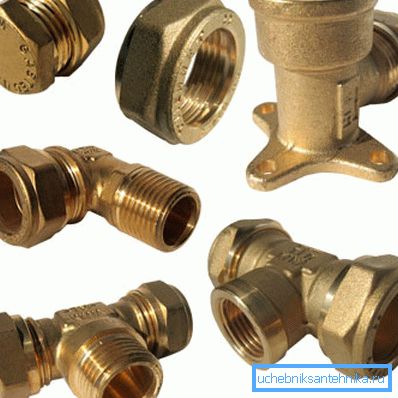

На фота - медныя абціскныя фітынгі

Фітынгі з медзі:

  • вельмі лёгкія;
  • не схільныя ўздзеянню высокіх тэмператур;
  • не баяцца прамых сонечных прамянёў, здольных выклікаць дэфармацыю.

Гэта, мабыць, з'яўляецца іх галоўнымі вартасцямі. Такія элементы могуць выкарыстоўвацца ў магістральных вадаправодах, якія патрабуюць вялікай колькасці разгалінаванняў. Медныя фітынгі таксама дазваляюць без працы фарміраваць як выгібы і новыя куты, так і павароты.

варыянты ўстаноўкі

Ніжэй разгледзім самыя запатрабаваныя выпадкі:

Приварные
  1. Вырабляюцца з нержавеючай сталі.
  2. Ўяўляюць сабой разнапланавыя элементы злучэння, прызначаныя для мацавання асобных частак трубаправода.
  3. Іх назва абумоўлена тым, што месцы стыкаў патрабуюць заладкі зваркай, што забяспечвае дадатковую трываласць і выключае магчымасць працёкаў.
пад пайку Вырабляюцца з медзі або бронзы і ўжываюцца пры мантажы трубаправода з металу. Яны фіксуюцца з дапамогай гарэлкі, якая дазваляе вырабляць як мяккую, так і цвёрдую пайку. Ужываюць таксама поліпрапіленавыя вырабы, для працы з якімі неабходны недарагі паяльнік.
абціскныя
  1. Не патрабуюць прымянення зварачнага або паяльной апарата.
  2. Фіксацыя вырабляецца абціскны кольцам, замацоўваецца на дэталі ражковым ключом.
компрессіонные З іх дапамогай можна злучаць любыя трубы, па-за залежнасці ад таго, з якога матэрыялу яны выраблены. Асаблівую папулярнасць дадзеныя элементы здабылі за кошт здольнасці забяспечваць надзейнае злучэнне пры мінімальных выдатках часу і працы.
Прэс-фітынгі Дазваляюць дасягаць самую высокую герметычнасць, што дасягаецца за кошт ўшчыльняльнага кольцы, размешчанага ўнутры грэбня. Злучэнне дадзеных элементаў з трубамі вырабляецца з дапамогай спецыяльнага абсталявання - прэс-машын.
Самофиксирующиеся
  1. Вырабляюцца з медзі
  2. Прымяняюцца для злучэння любых труб, па-за залежнасці ад іх перасеку і матэрыялу вырабу.
  3. Забяспечвае высокую надзейнасць мацаванню, але і дазваляюць выкарыстоўваць іх паўторна.
  4. Ўсталёўваць і дэмантаваць элементы вельмі проста.

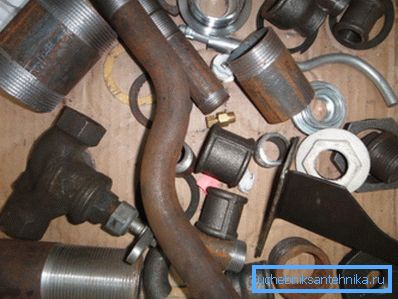

Разнастайныя фітынгі для чыгунных радыятараў

мантаж

Нягледзячы на ​​тое, што ўстаноўка фітынгаў ня працаёмкая, пэўныя складанасці можа выклікаць несупадзенне разьбы труб і злучальнікаў. Таму перш чым прыступаць да працы, трэба навучыцца злучаць рэзьбавыя злучэння такім чынам, каб дасягнуць максімальнай герметычнасці. Як варыянт, інструкцыя прапануе выкарыстоўваць сантэхнічную ФУМ-стужку, якой ўшчыльняецца разьба дэталяў.

Савет: у працэсе зацягвання фітынга сочыце за тым, каб плёнка не з'язджаюцца ў бок, інакш пад разьбу яна не патрапіць.

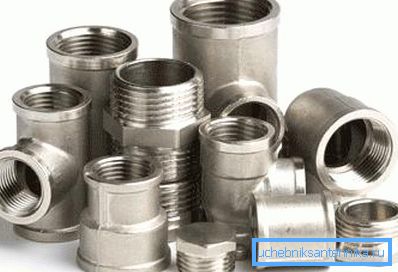

Памеры фітынгаў для радыятараў падбіраюцца згодна дыяметру трубаправодзе

Ёсць і іншы спосаб - выкарыстанне спецыяльнай ніткі. Яна намотваецца сваімі рукамі гэтак жа, як і ФУМ-стужка, але за кошт сваёй структуры, дазваляе закруціць разьбовае злучэнне беспамылкова. Пасля ўжывання ніткі рэкамендуецца каля 12 гадзін не выкарыстоўваць трубаправод.

Рада: перш чым выкарыстоўваць нітка, праверце разьбу, для чаго накруціце на яе фітынг і пераканайцеся, што гэты працэс вырабляецца свабодна.

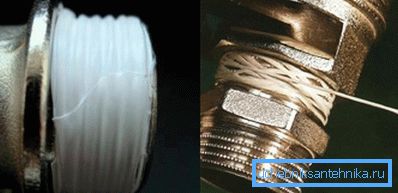

Сантэхнічныя ФУМ-стужка і нітка

Толькі пасля гэтага прыступайце да намотвання ніткі, сочачы за тым, каб працэс праходзіў наўскос, і нітка ўвесь час перасякала разьбу. І хоць на ўпакоўцы заўсёды паказваецца аптымальнае колькасць віткоў, для большай надзейнасці іх варта павялічыць у некалькі разоў.

выснову

Мантаж фітынгаў сістэмы ацяплення, асабліва цэнтральнага, патрабуе пэўных навыкаў, інакш пасля павышэння ціску ў сістэме можа здарыцца аварыя. Сам працэс ўстаноўкі не ўяўляе нейкіх складанасцяў, толькі патрабуе выканання інструкцыі.

Для ўшчыльнення разьбы неабходна ўжываць сантэхнічную ФУМ-стужку, нітка ці пакулле. Відэа ў гэтым артыкуле дазволіць знайсці дадатковую інфармацыю па вышэйпаказанай тэме.
