Фітынгі для труб: віды і прылада
Гэты артыкул - кароткі агляд асноўных прысутных на рынку відаў водаправодных фітынгаў. Нам трэба будзе азнаёміцца з іх знешнім выглядам і прыладай. Акрамя таго, мы закранем базавыя прынцыпы мантажу фітынгавых злучэнняў у кожным канкрэтным выпадку.
Такім чынам, у шлях ...
Неразъемные фітынгі
У гэтую катэгорыю трапляюць усе віды зварных і паяніі злучэнняў.
медзь
Медныя трубы і фітынгі для ацяплення і сістэм водазабеспячэння мантуюцца з дапамогай паяння.
Як выглядае гэты працэс?
- Труба і фітынг награваюцца газавай гарэлкай і з дапамогай флюсу ачышчаюцца ад плёнкі вокіслаў.
- Затым у паходні гарэлкі да раструб падносіцца пруток прыпоя. Расплаў дзякуючы капілярнага эфекту запаўняе ўсю паражніну. Пасля астывання злучэнне застаецца герметычным.
Звярніце ўвагу: медны вадаправод можа збірацца і на разборных фітынгі, канструкцыю якіх мы разгледзім пазней.
поліпрапілен
Фітынгі для пропиленовых труб мантуюцца нізкатэмпературнай зваркай з дапамогай паяльніка, разагрэтага да тэмпературы ў 240 - 250С.
- Канец трубы змяшчаецца ў раструб паяльніка. Адначасова фітынг апранаецца на другую частку награвальнага элемента адпаведнага дыяметра.
- Пасля аплаўлены паверхняў яны сумяшчаюцца плыўным паступальным рухам. Кручэнне і любыя зрушэння пасля таго, як труба ўстаўленая, пад строгім забаронай: яны рэзка пагоршаць якасць паяння.
Тое, як доўга павінны грэцца і астываць трубы і фітынгі для ПП труб, залежыць ад іх дыяметра.
| Умоўны дыяметр, мм | Час нагрэву, з | Працягласць зваркі, з | Працягласць поўнага астуджэння, мін |
| 16 | 5 | 4 | 3 |
| 20 | 5 | 4 | 3 |
| 25 | 7 | 4 | 3 |
| 32 | 8 | 4 | 4 |
| 40 | 12 | 6 | 4 |
| 50 | 18 | 6 | 5 |
| 75 | 30 | 8 | 8 |
Нюанс: армаваныя алюмініем трубы перад зваркай зачышчаюцца ад армавальнага пласта ў месцы будучага злучэння.
поліэтылен
Поліэтыленавыя вадаправодныя трубы і фітынгі пад зварку таксама злучаюцца з дапамогай нізкатэмпературнага паяльніка; аднак злучэнне выконваецца не ў раструб, а ўсутыч.
- Тарцы злучаных дэталяў прыціскаюцца да паверхні награвальнага элемента.
- Пасля аплаўлены яны стыкуюцца адзін з адным і вытрымліваюцца некалькі секунд з невялікім прыціскам.
Для напорных трубаправодаў і труб вялікага дыяметра выкарыстоўваюцца механічныя і гідраўлічныя прыстасаванні для цэнтроўкі і прыціску: яго намаганне можа дасягаць сотняў кілаграм.
Металлопластик
Так званыя прэс-фітынгі для металлопластика мантуюцца без магчымасці далейшай разборкі. Канец трубы апранаецца на штуцэр, забяспечаны парай колцавых гумовых ўшчыльняльнікаў, пасля чаго адмысловымі абцугамі абціскаецца гільзай з нержавеючай сталі.
Гэты тып злучэнняў лічыцца найбольш надзейным і, на думку большасці сантэхнікаў, выгадна адрозніваецца ад компрессіонные тым, што не дае цеч на гарачай вадзе і апале.
Пры мантажы варта ўлічыць пару тонкасцяў:
- Труба павінна быць ідэальна круглай. Овальность прывядзе да таго, што, апранаючы яе на штуцэр, каб задаць колцавыя ўшчыльняльнікі.
- Акрамя таго, перад зборкай трэба абавязкова зняць ўнутраную фаску. Прычына - тая ж.
раздымныя фітынгі
сталь

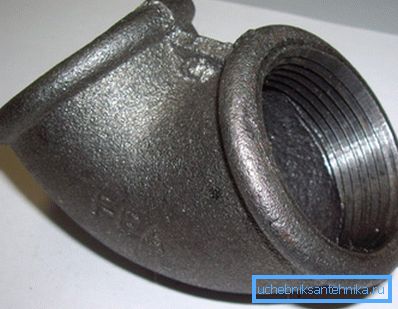

Яшчэ пару - тройку дзесяцігоддзяў таму найбольш распаўсюджанымі былі чыгунныя і латуневыя рэзьбавыя фітынгі; цяпер яны разам са сталёвымі трубамі паступова выцясняюцца сінтэтычнымі матэрыяламі. Для герметызацыі разьбовых злучэнняў выкарыстоўваецца лён (нярэдка з насычэннем фарбай або герметыкам) і сінтэтычнае валакно (Танга Унилок і яго аналогі).
Аднак: рэзьбавыя фітынгі для газавых труб мантуюцца з выкарыстаннем стужкі ФУМ, якая забяспечвае выдатную герметызацыю пры нізкіх цісках.
Акрамя разьбовых, для сталі могуць выкарыстоўвацца абціскныя злучэння: прыцемках накладную гайка пры пасродку зацятага кольцы распірае гумовы ці сіліконавы ўшчыльняльнік. Галоўнае патрабаванне пры выкарыстанні адпаведных фітынгаў - гладкая паверхня трубы і поўная адсутнасць Авальную.
медзь

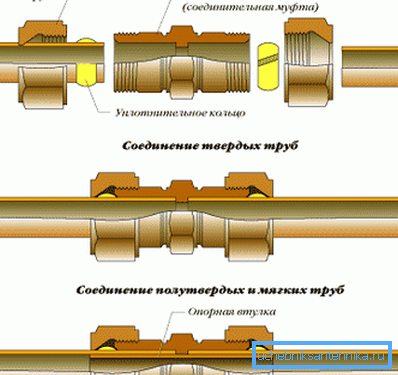

Компрессіонные фітынгі для медзі выгадна адрозніваюцца ад паяніі простым мантажом з выкарыстаннем падручнага інструмента.
Для зборкі патрэбна толькі пара ражковых або разводных ключоў. Пры зацягванні прыцемках накладную гайкі труба абціскаецца разрезным кольцам; герметычнасць забяспечваецца дзякуючы пластычнасці металу. Для отожженных труб канструкцыя прадугледжвае апраўку, якая не дае ім змятых пры абціскання.
Металлопластик
компрессіонные
Герметызацыя, як і ў выпадку прэс-фітынга, забяспечваецца парай колцавых ўшчыльняльнікаў. Адрозніваецца толькі механізм абціскання: ён, як і ў выпадку медзі, забяспечваецца разрезным кольцам, якое млее пры зацяжцы прыцемках накладную гайкі.
Як ужо згадвалася, компрессіонные схема лічыцца ненадзейнай: на гарачай вадзе і апале праз некаторы колькасць цыклаў нагрэву і астуджэнні злучэнне дае цечу. На думку аўтара, дурная слава абсалютна незаслужаная: тыповая прычына цеч - грубыя памылкі пры зборцы.
Ці бачыце, прэс-фітынгі патрабуюць выкарыстання спецыяльных абцугоў; цана інструмента - не менш за 8-12 тысяч рублёў - робіць нерацыянальнай яго куплю дзеля разавага рамонту.
Адсюль два практычных следства:
- Мантажом металлопластика са злучэннямі гэтага тыпу займаюцца прафесіяналы;
- Яны не эканомяць на астатніх інструментах і тэхналагічных аперацыях, у прыватнасці - на каліброўцы і зняцці фаскі.
Компрессіонные жа фітынгі часта злучаюцца з авальным тарцом адпілаваная ножовкой трубы. Пры гэтым колцы ўшчыльняльнікаў неміласэрна вырываюцца з паз і ссоўваюцца ўглыб корпуса. Герметычнасць забяспечвае толькі поліэтылен, які пры нагрэве становіцца вельмі пластычным.
Пуш

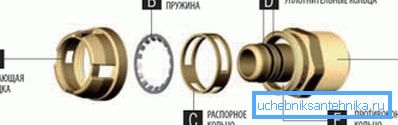

Гэтая канструкцыя адрозніваецца толькі механізмам фіксацыі трубы: яна заціскаецца спружынным кольцам з накіраванымі ўнутр лапкамі. Герметычнасць і тут забяспечваецца парай гумовых колцаў. Адсюль відавочная інструкцыя: пры зборцы трубаправода сваімі рукамі каліброўка і зняцце фаскі абавязковыя і ў гэтым выпадку.
поліэтылен
Акрамя зваркі, пры зборцы поліэтыленавых трубаправодаў могуць прымяняцца і компрессіонные злучэння. За герметычнасць адказваюць ўжо знаёмыя нам гумовыя кальца.
Гафрыраваная нержавеючая сталь

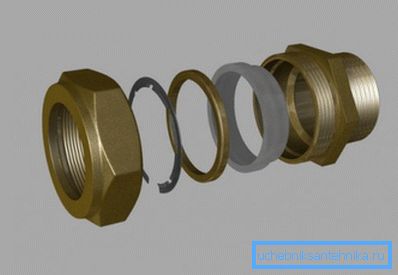

Канструкцыя злучэння практычна ідэнтычная папярэдняй: труба абціскаецца сіліконавым ушчыльняльнікам пры зацяжцы прыцемках накладную гайкі.
пашыты поліэтылен

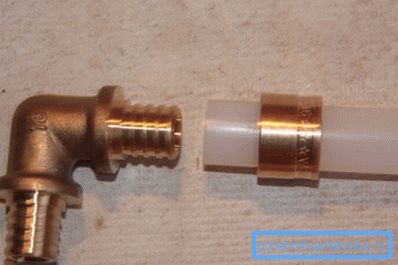

Фітынг ўяўляе сабой звычайны штуцэр-ялінку. Герметычнасць забяспечваецца механічнай памяццю пашытага поліэтылену: расцягнуты экстендер, ён на працягу некалькіх хвілін вяртаецца да папярэдняга памеры.
заключэнне
Спадзяемся, што прыведзенае апісанне канструктыўных выкананняў дапаможа чытачу ў выбары матэрыялаў для будучага рамонту або будаўніцтва (см.также артыкул Праводка ў трубах: тэхналогія мантажу для забеспячэння максімальнай бяспекі).
Як заўсёды, відэа ў гэтым артыкуле змяшчае дадатковую тэматычную інфармацыю. Поспехаў!
