Гнуткая профільнай трубы: тэст на кемлівасць

Профільная труба мае «вуглаватую» форму - квадратную і прастакутную. На першы погляд, здаецца, што надаць ёй дугападобную форму немагчыма. Але цвёрда вырашыўшы скарыстаць такі матэрыял для каркасаў парнікоў, навесаў, пры стварэнні архітэктурных рашэнняў у садзе (аркі, шпалеры, перголы) - можна дамагчыся жаданага. Гнуткая профільнай трубы па радыусе - сваімі рукамі выканаць такую ​​задачу даволі проста, справіцца з ёй зможа кожны.

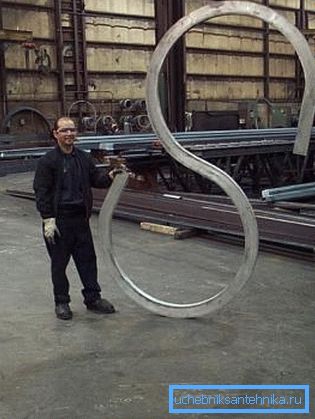

Профільныя трубы можна сагнуць самым нечаканым чынам

Прынцып працы трубогиба

Канструкцыя гэтага прыбора даволі простая - 2 ўпора і чаравік, які прыводзіць у рух рычагом. З дапамогай гэтай няхітрай прылады можна гнуць трубаправод дыяметрам 5 - 150 мм.

Трубогиб з адкрытай рамай

Пры гэтым для вялікіх дыяметраў фізічнай сілы аператара ўжо недастаткова, асабліва пры тоўстай сценкі. Для таго, каб гнуткая праходзіла плыўнае і без праблем, апарат абсталюецца гідраўлічным прывадам, дарэчы, гэта выклікае значнае падаражэнне прыбора.

Калі трэба сагнуць зусім невялікую трубку, то можна выкарыстоўваць варыянт трубогибов для труб з адкрытай рамай. З пункту гледжання бяспекі - гэта не лепшы варыянт, бо рызыка сходу трубаправода досыць вялікі.

Што да буйных дыяметраў, то ў гэтым выпадку выкарыстоўваюцца выключна прылады з закрытай рамай. Дзякуючы гэтаму, труба ні пры якіх умовах не саскочыць з упораў.

Трубогиб з закрытай рамай

Трубогиб можа працаваць і па іншым прынцыпе. У такім выпадку профільная труба проста працягваецца паміж валікамі (ўпорамі), дэфармуючыся пры гэтым.

Выгіб профільнай трубы на трубогибе

Профілі з розных металаў і розных перасекаў рэагуюць на згінанне таксама па-рознаму. Напрыклад, працаваць з трубамі з каляровага металу - медзь, латунь, дюраля, алюміній, невялікага перасеку адно задавальненне. Яны пластычныя і добра згінаюцца, увасабляючы ў рэальнасць смелыя фантазіі майстра. Выдатна вытрымліваюць нізкія тэмпературы.

Народныя «рэцэпты» згінання профіляў

Вынайдзеныя спосабы згінання профільных труб у хатніх умовах часам бываюць адзіным спосабам ажыццявіць задуманае. Нягледзячы на ​​ўяўную прымітыўнасць тэхналогіі, атрыманыя вынікі здольныя дзівіць якасцю, геаметрычнай дакладнасцю і дасканаласцю формаў.

Тэхналогія з уласнай майстэрні

Згінанне профілю з выкарыстаннем балгаркі і зварачнага апарата - найбольш звыклы і таму папулярны спосаб.

Ён уключае ў сябе некалькі паслядоўных аперацый.

  1. Перш за ўсё, старанна разлічваецца радыус выгібу.
  2. Можна вырабіць драўляны шаблон. Ён дазволіць зрабіць максімальна дакладны выгін.
  3. На ўчастак, які будзе змяняць форму, наносяцца папярочныя пазнакі. Менавіта па іх будуць вырабляцца прапілоўкі, якія праходзяць па 3 баках трубы (левы - ніжні - правы або, для навочнасці, перавернутая літара «п»).
На трубе трэба зрабіць прапілоўкі
  1. Прыклаўшы і замацаваўшы на шаблоне профіль некранутай бокам, можна пачаць згінанне.
  2. Прапілоўкі заварыць і адшліфаваць.

Звярніце ўвагу! Пажадана выкарыстаць гэты спосаб пры працы з профілем вялікага перасеку, таму што сам працэс займае дастатковую колькасць часу.

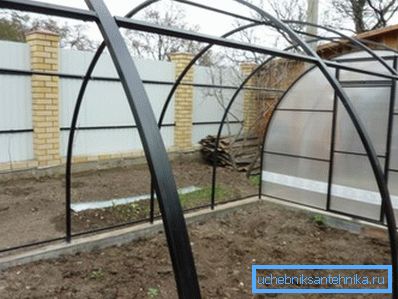

На фота - хупавыя арачныя перакрыцця з профільных труб

Выкарыстанне пяску для згінання трубы

Пясок здольны трымаць форму не толькі ў выглядзе скульптуры на беразе мора, але і дапамагчы падтрымаць форму профілю ў працэсе згінання, прадухіляючы сплющивание або парэпанне.

Гэтая аперацыя амаль раўназначна па часе з працай на трубогибе і для яе спатрэбяцца такія матэрыялы:

  • кварцавы пясок;
  • драўляныя заглушкі даўжынёй ад 10 да 20 см;
  • газавая гарэлка;
  • дрыль;
  • даўбешка, дыяметр якой роўны ўнутраным радыусе выгібу профілю;
  • гумовы малаток.

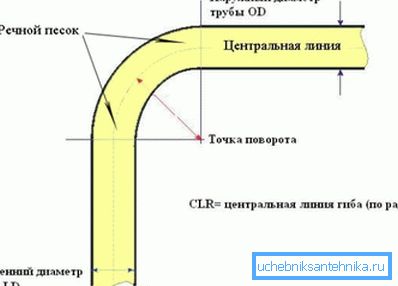

Схема згінання з выкарыстаннем рачнога пяску

Звярніце ўвагу! Пясок павінен абавязкова прайсці 2 стадыі першаснай апрацоўкі, перад тым, як яго можна будзе выкарыстоўваць: дбайнае прасейванне, прамыванне і канчатковае высушванне. Захоўвацца да ўжывання ён павінен у чыстай ёмістасці.

Народная інструкцыя па гнуткай з пяском ўключае ў сябе абавязковыя паслядоўныя аперацыі.

  1. Адно адтуліну профтрубы шчыльна забіваецца драўлянай заглушкай.
  2. Праз іншае адтуліну насыпается пясок да такога ўзроўню, каб ўвайшла другая заглушка.
  3. Наглуха закаркоўваецца што застаўся адтуліну.
  4. З дапамогай даўбешкі вырабляецца згінанне. Калі трэба дасягнуць малога радыуса, згін разаграваецца полымем гарэлкі. Важна не перагрэць паверхню і не дапусціць з'яўлення акалінай, якая пагаршае якасць трубы.
  5. Пастукваючы гумовым малатком, згін даводзіцца да дасканаласці.
  6. З гатовага вырабы выбіваецца, выпальваецца або высвідроўваюцца заглушка.
  7. Потрахіваніе і поколачываніе высыпаецца напаўняльнік.

Гармонія профілю і вады

Суровы мароз стане верным памочнікам у згінанні, напрыклад, меднай трубы. З інструментаў і матэрыялаў спатрэбіцца ўсяго толькі вада і даўбешка. Тэхналогія таксама даволі простая.

Шчыльна заткнула адзін канец трубы коркам, ўнутр даверху наліваецца вада і закаркоўваецца другую адтуліну. Пасля таго як вада цалкам замерзне, матэрыял гатовы да працы.

Характэрна, што прыкладзеныя фізічныя намаганні мінімальныя - не адбываецца сплющивания, і перасек амаль не парушаецца.

Згінанне алюмініевай трубы па шаблоне

Выкарыстанне спружыны для згінання

Гнуткая з выкарыстаннем спружыны ў паражніны профілю заснавана на прынцыпе сілы ўнутранага процідзеяння. Акрамя профільнай трубы, паяльной лямпы ці газавай гарэлкі і шаблону адпавядае дыяметра спатрэбіцца незвычайная квадратная спружына. Яна вырабляецца з сталёвага дроту дыяметрам ад 2 да 4 мм, якая згінаецца з памерам перасеку крыху менш ўнутранага перасеку профтрубы.

Схема выгібу трубы з спружынай ўнутры

Звярніце ўвагу! Спружына павінна амаль ушчыльную ўваходзіць у паражніну профілю. Аптымальным зазорам паміж вонкавым перасекам спружыны і ўнутраным трубы лічыцца ад 1,5 да 2 мм.

Змясціўшы спружыну ўнутр нарыхтоўкі, пачынаецца апрацоўка паяльной лямпай паверхні дэфармуемага ўчастка вырабы. Дастаткова разагрэтую дэталь, замацаваўшы на даўбешцы, сагнуць і давесці да патрэбнага радыусу сваімі рукамі.

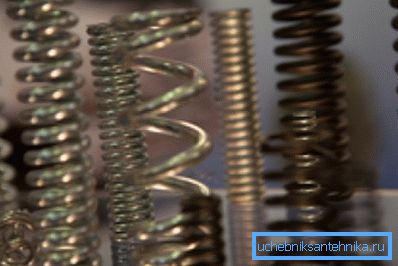

Спружына аблегчыць згінанне трубы

Звярніце ўвагу! Нельга ігнараваць правілы тэхнікі бяспекі. Кошт бестурботнасці бывае занадта высокая. Ахоўныя пальчаткі, акуляры і абцугі для захопу гарачых труб надзейна абароняць ад апёкаў. Для пажарнай бяспекі побач павінна быць ёмістасць з вадой ці пяском.

падвядзенне вынікаў

Сфера прымянення профільных труб досыць шырокая. Высокі кошт прафесійных трубогибов, прызначаных для працы з гэтым матэрыялам, часта пазбаўляе магчымасці скарыстацца імі.

Становіцца цяжка ўвасобіць у жыццё аўтарскія задумкі. Часам становішча выратаваць можа толькі гнуткая профільнай трубы сваімі рукамі.

На відэа ў гэтым артыкуле паказаны прыклад гнуткія профільнай трубы.
