Гнуткая труб: як сагнуць дэталь у хатніх умовах

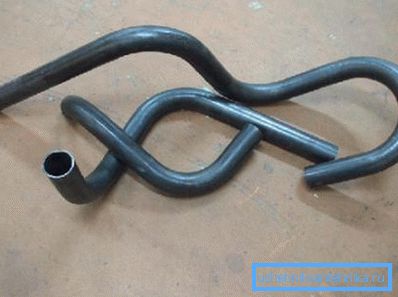

Стальныя і пластыкавыя трубы выкарыстоўваюцца не толькі для ўладкавання сістэм вадаправода, каналізацыі і ацяплення. З іх робяць мноства іншых карысных канструкцый. Але і ў тым, і ў іншым выпадку адным з самых складаных працэсаў з'яўляецца гнуткая труб у халодным стане. Спынімся на яго апісанні больш падрабязна.

Параметры выгінання труб

Як і большасць іншых складаных тэхналагічных працэсаў, згінанне труб рэгламентуецца строгімі тэхналагічнымі нормамі.

Трэба выконваць мноства нюансаў:

• пры перагін дэталь не павінна спляскаеце або парвацца;
• падчас выгінання трэба сачыць, каб матэрыял не скрывіўся гофрой;
• абавязкова варта выконваць мінімальны радыус згіну, які залежыць ад матэрыялу трубы, таўшчыні яе сценак і дыяметра.

Інструкцыя, замацаваная ДАСТ 3262-92 прадугледжвае розны радыус загінання круглых металічных труб. Чым тоўшчы дэталь, тым большым будзе мінімальны радыус перагіну.

Пры гнуткую сваімі рукамі неабходна выконваць наступныя патрабаванні:

• для труб дыяметрам да 20 мм мінімальны радыус выгібу складае 3 вонкавых дыяметра;
• для вялікіх дэталяў - 4.

Трэба адзначыць, што гарачая гнуткая дазваляе ўдвая паменшыць гэтыя значэння, але патрабуе прымянення спецыялізаванага абсталявання. Адбываецца гэта таму, што працэс нагрэву моцна павялічвае пластычнасць металічных труб.

Звярніце ўвагу! Таўстасценныя вырабы, прызначаныя для ўладкавання вадаправодаў, вельмі цяжка гнуцца. Таму, каб пазбегнуць праблем не рэкамендуецца выкарыстоўваць мінімальны радыус згінання. Пры неабходнасці лепш ужываць фітынгі.

Яшчэ складаней вырабляецца гнуткая квадратных труб (прафіляваных). Для гэтага выкарыстоўваюцца спецыяльныя прыстасаванні, абсталяваныя Дорна - гнуткай дэталлю з сталі, якая змяшчаецца ўнутр дэталі пры згіне і перашкаджае адукацыі перагібаў або гофры.

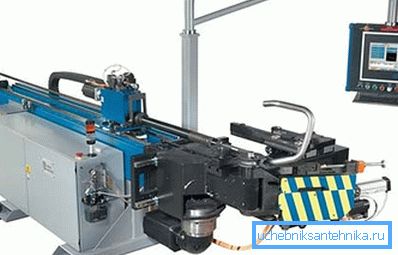

Прафесіяналы выкарыстоўваюць спецыяльныя дорновые трубогибы з ЧПУ (кіруюцца камп'ютэрызаванай сістэмай), з дапамогай якіх атрымліваецца максімальна плыўнае скругленымі.

Гнуткая алюмініевай трубы, а таксама вырабаў з медзі і латуні, менш працаёмкая, бо гэтыя металы вельмі пластычныя. Аднак фізіка працэсу ад гэтага не мяняецца.

Пры перагін унутраная паверхня павароту патаўшчаецца і дэфармуецца, а знешняя - утоньшаются. Гэта ўплывае на трываласць і пагаршае тэхнічныя характарыстыкі дэталяў. Пры гэтым не мае значэння, ўжывалася халодная ці гарачая тэхналогія.

Самастойнае выгінанне труб

сталёвыя дэталі

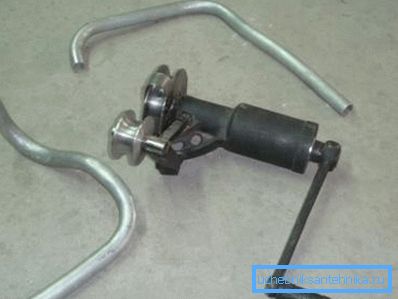

Для згінання металічных вырабаў выкарыстоўваюцца ручныя трубогибы, якія маюць некалькі розных асадак для апрацоўкі дэталяў рознага памеру і з розных матэрыялаў. Часцей за ўсё ў іх выкарыстоўваецца гідраўлічны дамкрат, які дазваляе апрацоўваць таўстасценную трубу.

Калі вам трэба зрабіць адзін-два загіну, мэтазгодна звярнуцца да сантэхнікам Жэка. У іх звычайна ёсць падобнае прыстасаванне, а кошт за паслугі будзе невялікі.

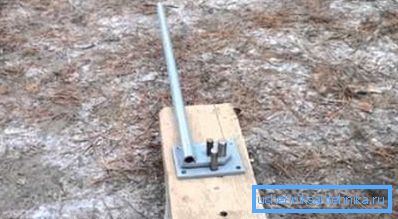

У крайнім выпадку можна зрабіць выгіб і з дапамогай падручных сродкаў, але гэта запатрабуе вялікіх выдаткаў часу і сіл.

Для працы спатрэбіцца:

• стол або сталярны варштат;
• рачны пясок (яго колькасць залежыць ад дыяметра трубы);
• металічная нарыхтоўка цыліндрычнай формы, радыус якой максімальна набліжаны да памеру загіну трубы;
• дзве коркі для закаркоўванні тарцоў трубы;
• газавая гарэлка (паяльная лямпа).

Праца вырабляецца ў такой паслядоўнасці:

1. Пясок неабходна ачысціць ад старонніх прымешак і загартаваць з дапамогай гарэлкі да таго часу, пакуль ён не спыніць дыміць пры награванні.
2. Цыліндрычная нарыхтоўка замацоўваецца ў сталярных цісках, якія, у сваю чаргу, павінны быць прымацаваныя да варштата, інакш уся канструкцыя будзе пракручвацца.
3. Для таго каб труба захавала сваё ўнутранае перасек, яе трэба запоўніць загартаваны рачным пяском. Каб ён не высыпаўся, краю трубы закаркоўваюцца коркамі.

Савет! Пясок трэба насыпаць як мага больш шчыльна. Ушчыльніце яго з дапамогай драўлянага дубчыка альбо шляхам пастуквання па трубе.

1. Затым адзін канец нарыхтоўкі ўстаўляецца паміж упорам і выкарыстоўванай апраўкай, а другі загінаецца ў патрэбны бок. Калі труба занадта кароткая, на яе канец можна надзець іншую дэталь, якая паслужыць рычагом. Кут варта зрабіць на 2-3 градуса больш, так як труба часткова адновіць сваю форму пасля спынення ўздзеяння.
2. Калі вам неабходна моцны выгіб, дапаможа газавая гарэлка. З яе дапамогай трэба нагрэць дэталь у галіне загіну да вішнёвага колеру, а затым сагнуць трубу. Каб з вырабы мог сыходзіць гарачае паветра, у корках неабходна прасвідраваць невялікія адтуліны.
3. Па заканчэнні работы коркі вымаюць або зразаюць, а пясок высыпаюць.

Гатовую сагнутую дэталь неабходна праверыць на прадмет выяўлення дэфектаў:

• агледзець месца згіну і пераканацца ў адсутнасці расколін, расцяжак, пашкоджанні металу і гофры;
• вырабіць зачыстку месцы згіну ад акалінай і нагара;
• пры неабходнасці нарэзаць на тарцах нарыхтоўкі разьбу патрэбнага памеру.

Трубы з мяккіх металаў

Працэс апрацоўкі труб з медзі, латуні або алюмінія практычна не адрозніваецца ад прыведзенага ў папярэднім раздзеле. Такія вырабы можна гнуць і без нагрэву, але пры гэтым унутраная прастора дэталі рэкамендуецца заліваць расплаўленай каніфоллю.

Калі трэба згінаць нарыхтоўку на мінімальна магчымы дыяметр, рэкамендуецца ўсё ж выграваць матэрыял. Працаваць будзе лягчэй, але пры з'яўленні дэфектаў выправіць іх будзе больш складана - спатрэбіцца паўторны нагрэў.

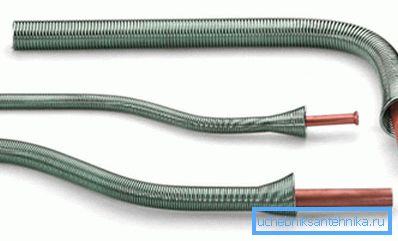

Заўвага! Замест пяску або каніфолі для запаўнення ўнутранай прасторы можна выкарыстоўваць спружыну падыходнага дыяметра. Яны прадаюцца ў спецыялізаваных крамах.

Калі вы часта прыгнётам розныя трубы, мэтазгодна не паскупіўся і набыць сабе спецыяльны трубогиб для згінання труб, які дазваляе проста і ў самыя кароткія тэрміны вырабляць апрацоўку вялікай колькасці нарыхтовак.

выснову

Найбольш якаснай, вядома ж, з'яўляецца дорновая гнуткая труб, якая ажыццяўляецца станкамі з кампутарным кіраваннем. Аднак і ў хатніх умовах можна якасна сагнуць дэталь, калі старанна выконваць прыведзеныя вышэй рэкамендацыі. Больш падрабязна пра гэта вы можаце даведацца з відэа ў гэтым артыкуле.
