Гнуткая труба з нержавеючай сталі: характарыстыкі,

Большасць з нас задумваецца пра тое, як змантаваць вадаправодную сістэму ў кватэры ці прыватным доме, каб яна не займала шмат месца, і пры гэтым заставалася надзейнай. У гэтым артыкуле мы распавядзем тым, што сабой уяўляюць гнуткія гафрыраваныя трубы з нержавеючай сталі, якая сфера іх ужывання і якія асаблівасці іх мантажу.

Перавагі выкарыстання відавочныя

Асаблівасці выкарыстання

Любыя вода-і газаправодныя сістэмы, пабудаваныя з ужываннем жорсткіх труб, гэта патэнцыйна ненадзейныя камунікацыі, якія пры няякасным і непрафесійна праведзеным мантажы могуць даць цечу на адным з участкаў злучэння. Таму мантаж жорсткіх вадаправодаў заўсёды прадугледжваў неабходнасць у прафесійным падыходзе да рэалізацыі, ва ўжыванні якасных фітынгаў і інструментаў.

Сітуацыя кардынальна змянілася тады, калі на рынку з'явілася нержавеючая гнуткая гафрыраваная труба. З з'яўленнем такіх вырабаў змянілася як методыка правядзення мантажных работ, так і сам падыход да рэалізацыі мантажу сваімі рукамі.

Асноўным перавагай гнуткіх труб, у параўнанні з жорсткімі аналагамі, з'яўляецца магчымасць прылады паўнавартаснай сістэмы з двума кропкамі злучэнняў незалежна ад колькасці выгібаў. У той жа час жорсткі вадаправод з двума кропкамі злучэнняў - гэта, у большасці выпадкаў, прамая труба.

асноўныя перавагі

На фота канцавыя фітынгі

Сярод асноўных пераваг гафрыраваных труб з нержавеючай сталі адзначым наступныя ўласцівасці:

  • магчымасць змены канфігурацыі сістэмы ў працэсе эксплуатацыі, што немагчыма на жорсткіх трубаправодах;
  • гнуткая танкасценных труб з нержавейкі выконваецца рукамі без выкарыстання спецыялізаванага гнуткавых абсталявання;
  • прастата і зручнасць мантажу за кошт малога колькасці выкарыстоўваных злучальных элементаў;
  • даступны кошт гатовага выніку за кошт малой колькасці выкарыстоўваюцца фітынгаў;
  • магчымасць выканання мантажных работ неспрактыкаванымі сантэхнікамі;
  • магчымасць правядзення работ у сціснутых умовах (Напрыклад, у кухонных мыйках);
  • эстэтычна прывабны выгляд гатовай сістэмы.

Софера прымянення

Самаробны ацяпляльны радыятар з гафрыраваных труб

Нержавеючая гнуткая труба з гафрыраванай паверхняй была распрацавана ў 80-х гадах дваццатага галінка і з таго часу ўжываецца для прылады бытавых вода-і газаправодных сістэм.

Дзякуючы гэтым вырабам з'явілася магчымасць будаваць трубаправоды ў тых умовах, дзе выкарыстанне жорсткіх металічных і пластыкавых труб абцяжарана або наогул немагчыма. Акрамя таго, гафрыраваныя злучэнне выкарыстоўваецца ў тых выпадках, калі ўцечка транспартуецца асяроддзя недапушчальная.

Гнуткі злучальнік для бяспечнай падачы газу

Напрыклад, адлегласць ад жорсткай газавай трубы да пліты або ацяпляльнага катла невялікае, але для яго праходжання заўсёды ўжываліся гнуткія злучальнікі. Яшчэ не так даўно для гэтых мэтаў ўжываўся кіслародны шланг, які, пры ўсёй сваёй надзейнасці, не валодаў дастатковай даўгавечнасцю і праз пэўны час пакрываўся мікротрэшчыны, праз якія прабіваўся газ.

Рашэннем праблемы бяспечнага падлучэння стала выкарыстанне гафрыраваных труб з нержавейкі.

Важна: Якасныя гафрыраваныя злучальнікі праходзяць спецыяльную сертыфікацыю, і менавіта яны дазволеныя да ўжывання пры мантажы ацяпляльнага абсталявання або кухонных пліт, якія працуюць на прыродным газе.

Яшчэ адной вобласцю прымянення, дзе выкарыстоўваюцца гнуткія трубы з нержавеючай сталі для вады, з'яўляецца прылада рухомых злучэнняў.

Да прыкладу, транспарціроўка вады ад змяшальніка да палівачкі ў душавой або ваннай пакоі ажыццяўляецца па гафрыраванага шлангу, вырабленаму з нержавейкі. Па статыстыцы герметычнасць такога злучэння труб пры рэгулярным перамяшчэнні душавой палівачкі захоўваецца не менш за 5 гадоў, што пагадзіцеся нямала.

спецыфіка вытворчасці

прылада кольцаў

Інструкцыя вытворчасці гафрыраваных металічных шлангаў прадугледжвае выкарыстанне нержавеючай низкоуглеродистой сталі маркі AISI (SUS) 304. Гэты сплаў змяшчае нікель 8% і хром 18% ад агульнага аб'ёму матэрыялу.

Такая кампазіцыя кампанентаў забяспечвае доўгатэрміновую ўстойлівасць сплаву да каразійнай працэсам і механічнай нагрузцы за кошт падвышаных трывальных якасцяў.

Вытворчы працэс ажыццяўляецца наступным чынам:

  • ліставая нержавеючая сталь разразаецца на стужкі адпаведнага памеру;
  • папярочнаму зрэзе стужкі надаецца паўкруглая форма;
  • з металічнай стужкі з зададзеным профілем фармуецца гофра;
  • стыкі Праварваюць аўтаматычнай зваркай метадам TIG;
  • выконваецца лазерная праверка цэласнасці швоў;
  • выконваецца кароткатэрміновая тэрмічная апрацоўка (да 1150? З) гофры з мэтай надання ёй дадатковай гнуткасці;
  • мацуюцца канцавыя фітынгі;
  • выконваецца заключнае выпрабаванне на праверкавы стэндзе з падачай вадкай асяроддзя пад ціскам.

У залежнасці ад мадыфікацыі і маркі вытворцы, адлегласць паміж сярэднімі кольцамі і іх таўшчыня можа адрознівацца межах тэхналагічных абмежаванняў прыведзеных ў ДАСТ 10705 і 15763.

Важна: Вырабы, прызначаныя для газавай падводкі, па-над металу пакрываюцца палімернай ізаляцыяй для адукацыі паўнавартаснага дыэлектрычнага злучэння. Калі пры выбары шланга для падводкі газу набылі выраб з меншымі памерамі і плануеце нарошчваць дадатковым кавалкам трубы, злучэнне фітынгаў неабходна заізаляваць ізастужкай.

Параметры гатовых вырабаў

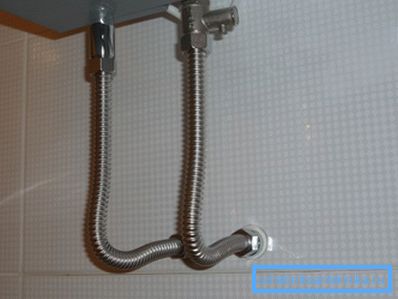

Гнуткая падводка вады

Большасць вытворцаў нержавеючых гафрыраваных шлангаў пастаўляюць на рынак вырабы з наступнымі параметрамі:

  • таўшчыня сценак ад 0,25 да 0,3 мм;
  • мінімальны радыус выгібу не менш за 30 мм;
  • працоўны ціск да 65 бар;
  • кароткатэрміновае максімальны ціск да 200 бар;
  • максімальная працоўная тэмпература да +100? С.

Асаблівасці правядзення мантажных работ

Прыклад выканання мантажных работ

Інструкцыя правядзення мантажных работ з ужываннем адмысловых гафрыраваных труб не прадугледжвае прымянення спецыяльнага абсталявання, напрыклад абціскных абцугоў або зварачнага апарата.

Для таго каб выканаць такое злучэнне сваімі рукамі, спатрэбіцца рожковый ключ адпаведнага памеру. Калі ключоў з патрэбным памерам няма, можна ўжыць развадны ключ.

Канцы трубы абсталяваны адмысловымі латуневымі фітынгамі, часцей за ўсё, у выглядзе прыцемках накладную гайкі з унутранай разьбой (мама). Унутраная частка фітынга абсталявана разьбой і гумовым ушчыльняльным кольцам. У выніку выкарыстанне пакулля або ФУМ-стужкі не з'яўляецца абавязковым.

Мантаж заключаецца ў накручванні прыцемках накладную гайкі на заканчэнне жорсткай трубы абсталяванай знешняй разьбой. Закручванне фітынга ажыццяўляецца да ўпора, але без празмернага намаганні, якое можа прывесці да псуты ўшчыльняльнага кольца. Пасля таго як адзін з фітынгаў замацаваны, труба дэфармуецца ўручную для атрымання патрэбнай канфігурацыі, пасля чаго накручваецца другі фітынг. (Гл. Таксама артыкул апрасоўка труб: асаблівасці.)

Важна: Водная або газавая гнуткая гафрыраваная труба з нержавеючай сталі рэалізуецца адрэзкамі з фіксаванай даўжынёй. Таму заўсёды лепш абраць адрэзак з невялікім лішкам, чым у ходзе мантажных работ нарошчваць кароткую трубу дадатковым кавалкам.

выснову

Такім чынам, мы разгледзелі асноўныя характарыстыкі, уласцівыя гафрыраваным трубах з нержавейкі. Самы час вызначыцца з выбарам патрэбнага тыпаразмеру і набыць тое выраб, якое вам неабходна для выканання таго ці іншага мантажу.

Засталіся пытанні, якія патрабуюць тлумачэнняў? У такім выпадку паглядзіце відэа ў гэтым артыкуле.
