Як арганізаваць праход трубы праз дах

Праход трубы коміна праз дах - гэта даволі складаны элемент, пры прыладзе якога ў хатніх умельцаў часцяком узнікаюць некаторыя праблемы. Справа ў тым, што праход не павінен парушыць усе ахоўныя ўласцівасці «пірага даху», але пры гэтым абавязаны адпавядаць нормам пажарнай бяспекі. Далей мы падрабязна разгледзім, як арганізаваць такую ​​канструкцыю.

Агульныя звесткі

Часцей за ўсё прылада коміна плануецца на этапе праектавання дома, але часам узнікае неабходнасць вывесці сістэму адводу дыму праз паддашкавае перакрыцце і дах ужо пабудаванага будынка, да прыкладу, у наступных выпадках:

• Пры рэканструкцыі або капітальнага рамонце даху;
• Пры змене крыніцы ацяплення.

Выконваючы вузел праходу трубы праз дах, пачаткоўцам майстрам варта высветліць:

• У якім месцы лепш размясціць праход.
• Як абсталяваць праход трубы праз перакрыцце і дах, каб забяспечыць бяспечную і надзейную цяпло- гідраізаляцыю.

Да вырашэння кожнай з гэтых задач неабходна падыходзіць пісьменна, бо ад гэтага будуць залежаць:

• Эксплуатацыйныя якасці коміна;
• Пажарная бяспека;
• Герметычнасць даху.

Таму азнаёмімся з працэсам мантажу дадзенай сістэмы падрабязней.

Выбар месца размяшчэння коміна

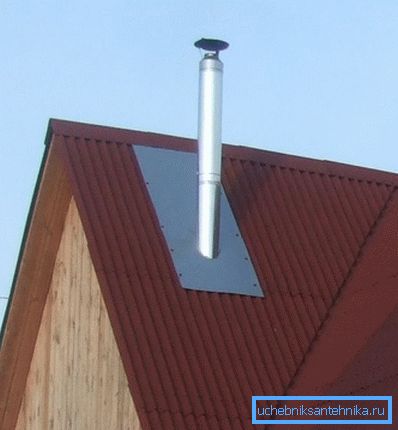

На думку спецыялістаў, найбольш аптымальны варыянт размяшчэння трубы - гэта яе ўстаноўка каля канька даху.

Такое рашэнне валодае наступнымі вартасцямі:

• Дазваляе мінімізаваць навала снегу каля дымаадвод, а таксама прадухіляе ўзнікненне снежных кішэняў каля канька, што выключае працёк даху.
• Пры такім варыянце размяшчэння, атрымліваецца нізкая вышыня коміна, дзякуючы чаму памяншаецца ўздзеянне навакольнага асяроддзя на канструкцыю, адпаведна, зніжаецца верагоднасць узнікнення кандэнсату.

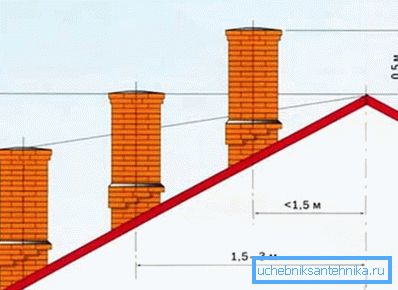

Звярніце ўвагу! Чым ніжэй па схіле размешчана дымоотводящая труба, тым больш, згодна з будаўнічым нормам, павінна быць яе вышыня над дахам. Калі дом прымыкае да сцяны шматпавярховага будынка, то труба павінна быць вышэй за дах шматпавярхоўкі. Калі дах плоская, то вышыня павінна быць не менш за 500 мм.

Таксама варта мець на ўвазе, што праход праз дах печкавай трубы не павінен размяшчацца ў наступных месцах:

Звярніце ўвагу! Дымаадвод не павінен быць жорстка злучаны з дахам, так як у выпадку парушэння цэласнасці даху маецца верагоднасць разбурэння сістэмы.

Як вывесці комін вонкі

праз дах

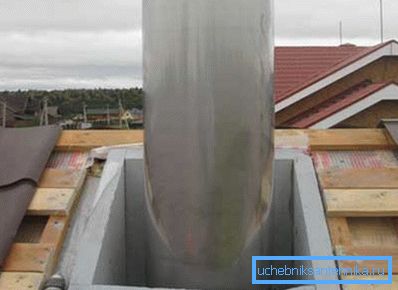

Каб абараніць уцяпляльнік даху ад вільгаці, як вядома, выкарыстоўваюць гідра- параізаляцыйнай матэрыял. Аднак, у адпаведнасці з існуючымі нормамі пажарнай бяспекі, неабходна ад коміна да гаручых матэрыялаў вытрымліваць некаторую адлегласць (13-25 см). Часцей за ўсё, каб вырашыць гэтую праблему, выкарыстоўваюць адмысловыя кораба, усярэдзіне якіх размяшчаецца комін.

Паміж корабам і трубой укладваюць мінеральную вату ў якасці ўцяпляльніка. Гідра- параізаляцыйнай плёнку даху пры гэтым заводзяць на кораб і фіксуюць яе цвікамі або клямарамі.

Зверху над ім усталёўваецца спецыяльная канструкцыя з фартухамі, якая звычайна вырабляецца з нержавеючай сталі, медзі або ацынкоўкі. Фартух павінен быць разлічаны на кут пахілу даху, для якой ён прызначаны.

Звярніце ўвагу! Комін павінен размяшчацца вертыкальна. Дапускаецца яго адхіленне ад вертыкалі не больш чым на 30 градусаў.

Трэба сказаць, што канструкцыя праходу шмат у чым залежыць ад шэрагу фактараў:

• Матэрыялу - труба можа быць выканана з цэглы, металу, азбестацэменту і некаторых іншых матэрыялаў. Для кожнага з іх канструкцыя мае свае асаблівасці.
• Тэмпература згарання паліва - ацяпленне можа быць дроўным, на вугле, на торфе і г.д. Ад віду паліва залежыць тэмпература, да якой разаграваецца комін.
• Вонкавае аздабленне - канструкцыя можа быць, да прыкладу, абкладзены цэглай альбо абтынкавалі, схема прылады прымыкання пры гэтым можа быць цалкам рознай.
• Выгляд дахавага матэрыялу - на рынку існуюць гатовыя доборные элементы, прызначаныя для круглага і квадратнага перасеку трубы і рознага выгляду дахавага пакрыцця. Кошт доборных элементаў звычайна не высокая, таму няма сэнсу выконваць дэталі самастойна, калі толькі комін не мае якую-небудзь нестандартную форму перасеку.

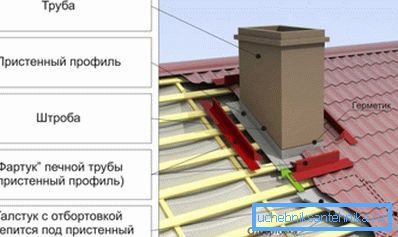

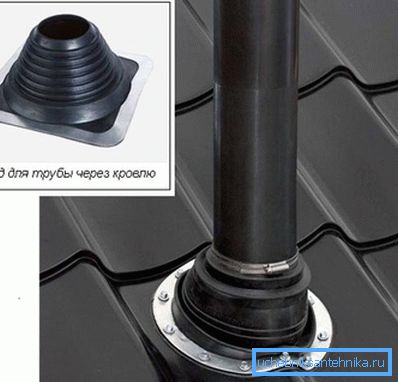

Да прыкладу, праход трубы праз металадахоўку выконваецца наступным чынам:

• Гладкія металічныя лісты размяшчаюць упрытык вакол трубы. Іх памер павінен быць такім, каб яны перакрывалі палукашак коміна.
• Далей да коміна мацуецца металічны профіль-куток.
• Затым стыкі герметызуюцца дахавым герметыкам.

Звярніце ўвагу! Існуе меркаванне, што праход сэндвіч трубы праз дах можна выконваць без палукашка, так як яна складаецца з двух сценак, паміж якімі размешчаны цеплаізаляцыйны матэрыял. Аднак, гэта меркаванне з'яўляецца памылковым - палукашак неабходны ў любым выпадку.

Такая ж інструкцыя і па герметызацыі стыкаў для даху з керамічнай чарапіцай, адзінае, замест сталёвых лістоў выкарыстоўваюць мяккую алюмініевую або свінцовую стужку. У якасці фартуха для мяккай чарапіцы можна выкарыстоўваць яндовак дыван. Для гідраізаляцыі коміна, які праходзіць праз ондулин, ўжываюць адмысловую ізалявальную стужку «ондуфлеш».

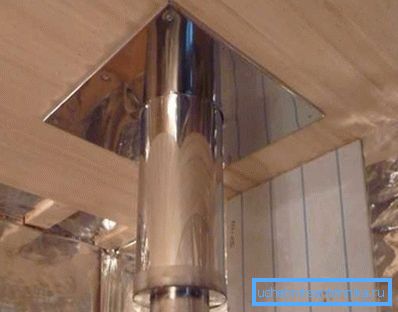

Праход праз перакрыцце або столь

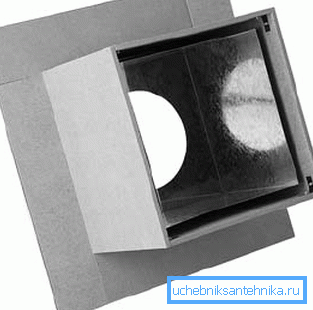

Праход праз столь або іншае перакрыцце выконваецца па тым жа прынцыпе, што і праз дах. У гэтым выпадку прахадной палукашак можна зрабіць з минерита.

Што тычыцца ўнутранай прасторы палукашка, то яго гэтак жа трэба запоўніць мінеральнай ватай або керамзітам. Акрамя таго, у якасці напаўняльніка патрубка можна выкарыстоўваць пясок - такі варыянт з'яўляецца самым танным.

Калі выконваецца праход трубы праз столь лазні, то для перастрахоўкі паміж патрубком і гаручымі матэрыяламі (часцей за ўсё драўлянай канструкцыяй) таксама пракладваецца негаручых цеплаізаляцыйны матэрыял. Спецыялісты рэкамендуюць не грэбаваць такой мерай, так як выдаткі не моцна павялічваюцца, а вось у плане бяспекі такая пракладка можа згуляць вырашальную ролю.

Трэба сказаць, што ў лазні комін часцяком выводзяць з апарні праз сцяну ў прылазнік, а адтуль праз гарышча на вуліцу. Каб арганізаваць падобны праход трубы праз сцяну, так жа неабходна выкарыстоўваць прахадной патрубок, які запаўняецца мінеральнай ватай, толькі гэта павінна быць не шклавата, а базальтавая вата, якая здольная вытрымліваць тэмпературу да 1000 градусаў.

Савет! Пры зборцы секцый коміна сваімі рукамі можна выкарыстоўваць для герметызацыі спецыяльныя герметыкі. Адзінае, неабходна звярнуць увагу, каб яны вытрымлівалі тэмпературу не менш за 1000 градусаў.

Вось, мабыць, і ўсе асноўныя нюансы прылады праходаў дымоотводящих сістэм у перакрыццях і даху.

выснову

Праход коміна праз перакрыцце і дах з'яўляецца адказным элементам канструкцыі, ад якой залежыць не толькі герметычнасць стыкаў, але і пажарабяспека будынка. Таму пры прыладзе дымоотводящих сістэм дадзеным вузлу неабходна надаць асаблівую ўвагу.

Выканаць такую ​​канструкцыю не складана, галоўнае - строга выконваць патрабаванні пажарнай бяспекі і будаўнічыя нормы. З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
