Як ажыццяўляецца гнуць профільных труб

Каркас, выраблены з дапамогай профільных труб, з'яўляецца даволі частым будаўнічым збудаваннем. Яго выкарыстоўваюць, у тым ліку для парнікоў, цяпліц, падстрэшкаў і брылёў, якія маюць канструкцыю сферычнай формы.

У гэтым выпадку ёсць два шляхі зрабіць неабходную форму - выкарыстоўваць зварачны апарат або трубогиб.

Ніжэй мы разгледзім выкарыстанне спецыяльнага абсталявання для такіх мэтаў, а таксама альтэрнатыўныя варыянты. Так вы зможаце прыняць рашэнне аб тым, ці варта марнаваць сродкі на яго набыццё або можна будзе абмежавацца альтэрнатыўным метадам.

Рада: сочыце, каб пры згінанні профільных труб не ўзнікалі расколіны, заломы і сплющивания.

Што нам прапануе прамысловасць

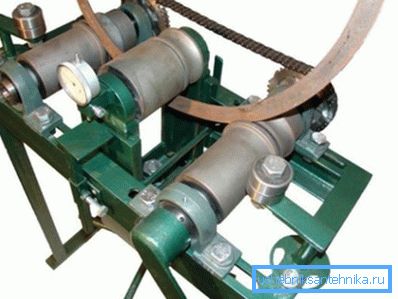

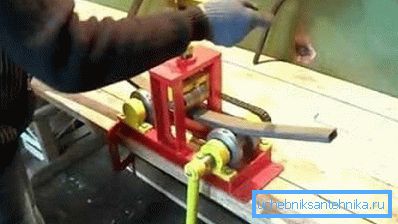

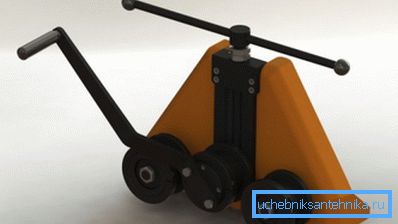

Ніжэй разгледзім асноўныя тыпы трубогибов, якія часцей за ўсё выкарыстоўваюцца:

альтэрнатыўныя метады

Выкарыстоўваем зварачны апарат і УШМ

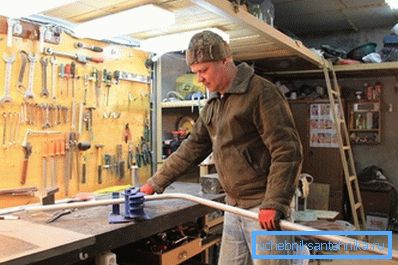

Калі ў вас няма паблізу трубогибного станка або кошт паслуг вас не задавальняе, ёсць магчымасць сагнуць профільную трубу сваімі рукамі пад патрэбным кутом у хатніх умовах.

Для гэтага вы павінны прыгатаваць УШМ або «балгарку" і зварачны апарат, ніжэй інструкцыя раскажа як гэта зрабіць:

1. Накрэсліце схему, на якой разлічыце радыус закруглення.
2. Зрабіце ў месцы, дзе мяркуецца выгіб трубы, УШМ з дыскам па метале некалькі папярочных прапіловак.
3. Зацісніце трубу ў цісках і пачніце яе гнуць ў патрэбным вам напрамку, прыкладаючы невялікую сілу.
4. Заварыце прапілоўкі зварачным апаратам, калі кут выгібу будзе вас ўладкоўваць. Пры гэтым не забывайце аб захаванні правіл ТБ.

Савет: на апошнім этапе адшліфуйце зварачныя швы.

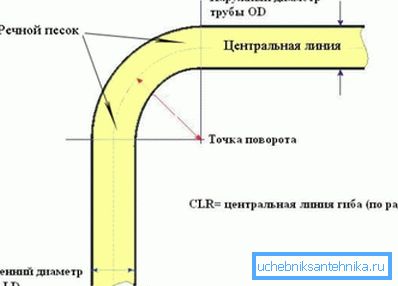

Пясок і металічная даўбешка

Дадзены спосаб не патрабуе нейкіх асаблівых інструментаў, таму яго можна лічыць адным з самых простых, хоць і працаёмкіх.

Калі вы не ведаеце, дзе сагнуць профільную трубу, скарыстайцеся ім:

1. Падрыхтуйце пясок, якога павінна хапіць для запаўнення ўсёй трубы. Абавязкова прасушыце і просейте яго.
2. Зачыніце адзін канец трубы драўляным чопом.
3. Насыпце ў яе просеянный пясок і таксама яго закаркуйце трубу з іншага боку.

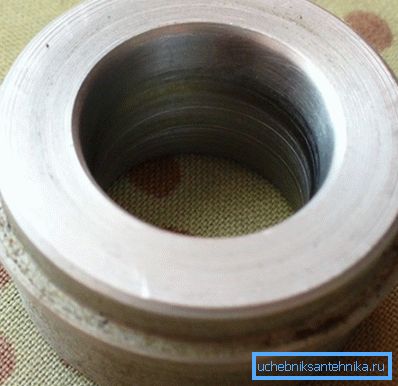

4. Вазьміце металічную даўбешку падыходнага дыяметра.
5. Зафіксуйце надзейна адзін канец профільнай трубы паміж загваздкамі, цягніце за адной, пастукваючы даўбешкай па ёй.

Савет: для палягчэння працэсу згінання профілю па невялікім радыусе лепш месца дэфармацыі прагрэць газавай гарэлкай. Цэласнасць металічных сценак падчас працэсу забяспечыць шчыльна насыпаны пясок.

1. Выдаліце ​​забітыя чопы пасля згінання профілю, іх трэба выбіць або выпаліць.
2. Выдаліце ​​пясок з трубы цалкам.

Спосаб досыць складаны, таму звычайна яго выкарыстоўваюць для труб аднаразова. Узімку пясок можна замяніць вадой, якая павінна змерзнуць ўнутры профілю, не забудзьцеся надзейна зачыніць канцы коркамі.

Як толькі вадкасць у трубе замерзне, можна пачынаць яе згінаць па падрыхтаваным шаблоне.

Ўжываем спружыну квадратнага перасеку

Прафесіяналы ведаюць яшчэ адзін спосаб, які не дазволіць дэфармавацца сценак металічнай профільнай трубы - выкарыстанне для гэтага спружыны перасекам такой жа формы, аднак меншага памеру. Для яе вырабу ўжываюць сталёвую дрот, дыяметр якой залежыць ад таўшчыні сценак.

Галоўнае - яна павінна без намаганняў ўваходзіць ўнутр вырабы. Затым запланаванае месца выгібу варта прагрэць газавай гарэлкай або паяльной лямпай, так як тады сценкі лягчэй паддадуцца згінанню.

Выкарыстоўвайце у ​​працы спецыяльныя ахоўныя рукавіцы, трымаючы выраб абцугамі. Для атрымання патрэбнага радыусу выкарыстоўвайце даўбешку або металічныя загваздкі, якія варта надзейна ўсталяваць па акружнасці.

выснову

Артыкул дала паняцце таго, якім чынам вы зможаце сагнуць профільную трубу па патрэбным радыусе. Для гэтага ёсць адмысловае абсталяванне, якое палягчае працэс, або можна выкарыстаць «народныя» метады, калі станок варта занадта дорага, кошт паслуг па выгібу вам не падыходзіць або няма магчымасці дабрацца да іх (см.также артыкул Зварка труб ўсутыч: тэхналогія і абсталяванне).

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
