Як ажыццявіць мантаж труб у ваннай: тэхналогія работ

Калі казаць пра шматпавярховых жылых дамах, то кладка труб у ваннай пакоі практычна ўключае ў сябе ўсю разводку сантэхнікі ў кватэры - застаецца толькі кухня, але і туды вадаправод і каналізацыя выводзяцца з ваннай. Магчыма, у вас паасобны санвузел, але гэта нічога не мяняе, хіба што прыйдзецца рабіць дадатковыя адтуліны ў перагародцы, так што за аснову мы возьмем менавіта сумесны санітарны блок у яго стандартным варыянце.

Разводку можна рабіць у двух варыянтах - усярэдзіне сцяны і па-над ёй, што мы цяпер і разгледзім, а таксама пакажам вам відэа ў гэтым артыкуле.

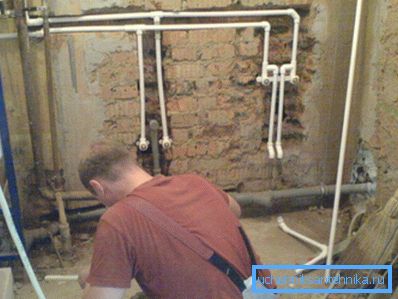

Ўстаноўка труб у ваннай у штробы

разводка сантэхнікі

Заўвага. У пытанні, як правесці трубы ў ваннай, мы спынімся на сучасных тэхналогіях і абярэм полівінілхларыду (ПВХ) для каналізацыі і поліпрапілен (ПП або PPR) для вадаправода. Вядома, ёсць яшчэ метал і металапласт, але гэтыя матэрыялы на сённяшні дзень выкарыстоўваюцца вельмі рэдка.

матэрыялы

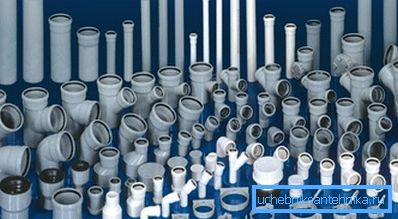

Каналізацыйныя трубы, фітынгі і кранштэйны.
  • Для разводкі труб каналізацыі нам спатрэбяцца поливинилхлоридные трубы дыяметрам 100 мм і 50 мм, акрамя таго, у некаторых сітуацыях для пральнай і / або посудамыйнай машыны выкарыстоўваюць перасек 32 мм. Для стыкоўкі такіх труб выкарыстоўваюцца розныя фітынгі: муфты, куткі, траякі і рэдукцыі з ПВХ, а акрамя таго, рэдукцыя можа быць з гумы, напрыклад, для пераходу з 50-міліметровага раструба на дыяметр 32 мм. Для стыкоўкі адназначнага перасеку выкарыстоўваюцца гумовыя ўшчыльняльнікі, якія пастаўляюцца разам з трубамі.

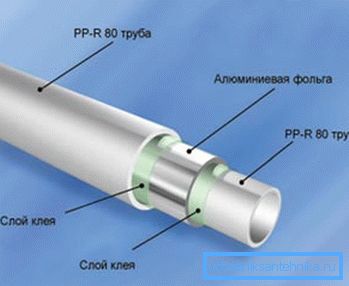

PPR RN20 у разрэзе
  • Поліпрапіленавыя трубы для вадаправода могуць мець дыяметр ад 16 да 125 мм, але нас у дадзенай сітуацыі цікавяць толькі 20-міліметровыя ўзоры і нават калі стояк ў кватэры мае 32 мм, то на яго вынікае накруціць пераходную рэдукцыя з выхадам на 20 мм. Але акрамя перасеку PPR можа адрознівацца сценкамі і тут ёсць свае абазначэння, гэта RN10, RN16, RN20 і RN25, але нас у дадзеным выпадку цікавіць RN16 (сценка без армавання) і RN20 (армаваная алюмініевай фальгой пасярэдзіне сценкі). RN16 мае занадта тонкія сцены, а RN25 армаваная пад самым верхам і для яе паяння патрэбен шайвер для зняцця фальгі, да таго ж кошт такой трубы дастаткова вялікая і ўжываецца яна па большай частцы для цэнтралізаванага ацяплення.

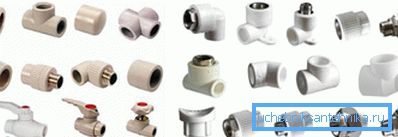

PPR фітынгі і краны
  • Для стыкоўкі PPR таксама выкарыстоўваюцца фітынгі з аднастайнага матэрыялу - гэта муфты, куткі (32 ?, 45 ?, 90?), Траякі, рэдукцыі, абводы, а таксама рэзьбавыя трубныя фітынгі для пераходу на метал. Улічваючы тое акалічнасць, што эксплуатацыйны рэсурс поліпрапілена значна вышэй, чым у металу, то інструкцыя рэкамендуе выкарыстоўваць магістральныя краны таксама лепш ўсталёўваць з ПП.

каналізацыя

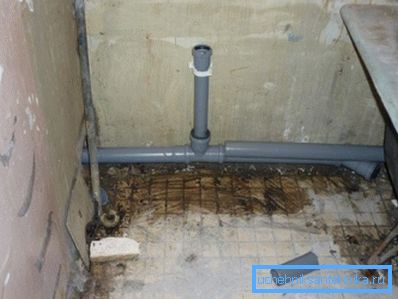

мантаж каналізацыі

Для мантажу каналізацыі ў ваннай трэба пачынаць разводку ад стояка (стояк таксама можна замяніць) - туды ўразаецца чацвярык з высновай на ўнітаз (100 мм) і высновай на астатняй контур (50 мм).

Саму разводку можна рабіць па сцяне, фіксуючы трубу на кранштэйны, як на фота ўверсе, але можна таксама ўтапіць яе ў сцяну, зрабіўшы для гэтага штробы балгаркай і перфаратарам. Паспрабуйце выразна размеціць месцазнаходжанне санвузлоў, каб ўрэзаныя траякі адпавядалі становішчу сіфона ванны, ракавіны або мыйкі.

Ўхіл 50-міліметровай трубы ў ідэале павінен быць 3 см на пагонны метр, але пры неабходнасці яго можна злёгку павялічыць, а вось менш рабіць не варта. Калі вы для зліву з пральнай або посудамыйнай машыны карыстаецеся PPR перасекам 32 мм, то тут ўхіл выконваць неабавязкова, так як сліў там адбываецца прымусова.

водазабеспячэнне

Заўвага. Нягледзячы на ​​тое, што схема трубавай развязкі ў ваннай мае на ўвазе халодную і гарачую ваду, гэта значыць, з выкарыстаннем PPR PN16 і PPR PN20, многія сантэхнікі адмаўляюцца ад халоднай PN16 і ўсю разводку ажыццяўляюць з дапамогай PN25, асабліва, калі контур будзе зачынены тынкоўкай / шпакляваннем або гіпсакардон.

запакаваны вадамер

Мы працягваем разглядаць, як пракласці трубы ў ваннай і пачнем з мантажу вадамера, які звычайна пакуецца ў непасрэднай блізкасці ад вадзянога стояка ў вертыкальным або гарызантальным становішчы (не мае значэння).

Звярніце ўвагу на чарговасць паковки - адразу пасля крана ідзе сеткаваты фільтр, затым сам вадамер, а пасля яго - зваротны клапан, толькі на ўсіх гэтых дэталях ёсць стрэлачка, па якой вы зможаце вызначыць кірунак вады. Калі ваш дом падлучаны да ГВС, то ў такім выпадку вадамераў прыйдзецца ўсталяваць два - на халодную і гарачую ваду.

мантаж ПП

Разводку можна рабіць па сцяне паверсе, альбо тапіць трубы ў загадзя зробленыя штробы, каб потым закрыць тынкоўкай - так вы зможаце зэканоміць некалькі сантыметраў карыснай плошчы, што вельмі важна ў невялікіх кватэрах. У тыпавых кватэрах размяшчэнне санвузлоў адбываецца ў наступным парадку: ўнітаз, ракавіна, ванна (душавая кабінка або бокс) і вывад на кухонную мыйку - пральная машына можа быць, як у кухні, так і ў ваннай.

Менавіта па гэтым парадку робіцца разводка халоднай вады, а пасля гэтага, паралельна халоднага контуры, мантуюць гарачы, які засілкоўвацца ад ГВС, электробойлера або газавай калонкі (ўрэзаць падачу халоднай вады на бойлер або калонку можна ў любым месцы, у залежнасці ад іх размяшчэння).

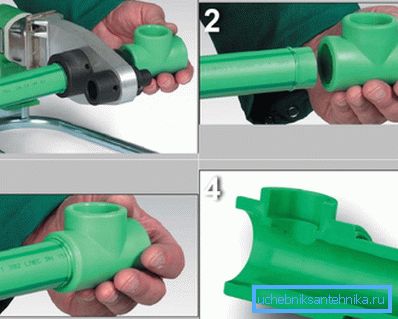

Этапы зваркі PPR

Зварка PPR ажыццяўляецца ў тры этапы: спачатку ў асадцы грэюць трубу з фітынгам (для дыяметра 20 мм ўтрыманне складае 5-6 секунд), затым іх адначасова вызваляюць, злучаюць і ўтрымліваюць яшчэ 2-3 секунды да астывання. Глыбіня пасадкі 20-міліметровай трубы ў фітынг павінна складаць 14-17 мм, такім чынам, яна павінна прагравацца на гэта ж адлегласць.

заключэнне

Не забывайце, што падводка труб да змяшальніка ў ваннай сваімі рукамі павінна заканчвацца на вызначанай адлегласці - цэнтры фітынгаў абароняць адзін ад аднаго на 150 мм. Для таго каб было лягчэй іх мантаваць, выкарыстоўваецца спецыяльная паечная разетка, дзе гэтыя фітынгі размешчаны на планцы.
