Як і чым вырабляецца паянне поліпрапіленавых труб сваімі
З ужываннем новых матэрыялаў для вытворчасці водаправодных труб бытавога прызначэння значна спрасціўся працэс іх мантажу. Дзякуючы гэтаму ўсё большую папулярнасць заваёўваюць поліпрапіленавыя вадаправоды, упэўнена выцясняючы сталёвыя і чыгунныя. Артыкул будзе прысвечана таму, як вырабляецца паянне поліпрапіленавых труб сваімі рукамі.
Валодаючы ведамі па тэхналогіі іх злучэння, патрабаванняў да мантажу, а таксама маючы неабходны камплект інструментаў і дэталяў, цалкам можна самому выканаць ўстаноўку вадаправоднай або каналізацыйнай сістэме ў хаце ці кватэры. Пра гэта і пагаворым ніжэй.
Матэрыялы і інструменты
Ад якасці выкарыстоўваных дэталяў і інструментаў залежыць працягласць безаварыйнай эксплуатацыі сістэмы з поліпрапіленавых (ПП) труб. Падбор труб і злучальных частак трэба рабіць з улікам віду водазабеспячэння (халоднае або гарачае). Для выпускаюцца труб ПП цяпер дзейнічае наступная класіфікацыя:

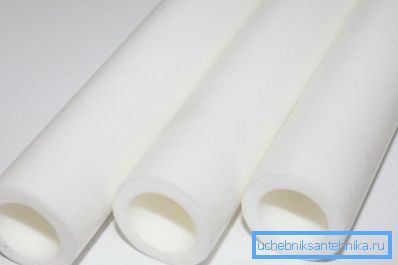

| PN-10 | Прымяняюцца толькі для падачы халоднай вады. Дапушчальны тэмпературны рэжым эксплуатацыі ў межах ад 0 да 40 ° С. Кошт вырабаў самая танная. |
| PN-20 | Выкарыстоўваюцца для ХВС і ГВС. Сценкі трубы ўзмоцнены шкловалакном. |
| PN-25 | Выкарыстоўваюць для мантажу ацяпляльных сістэм. Вытрымліваюць тэмпературу цепланосбіта да + 95 ° С (некаторыя мадыфікацыі ўстойлівыя да кароткачасовага ўздзеяння да + 110 ° C). |

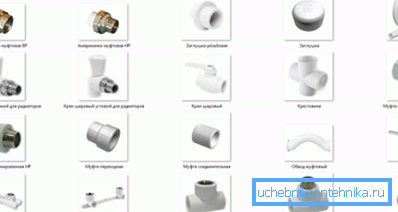

Для забеспячэння злучэнняў і разгалінаванняў вадаправоднай сістэмы выкарыстоўваюць спецыяльныя дэталі:
- куткі з вуглом павароту трубы на 90 ° і на 45 °. Калі неабходная ўстаноўка на кутнім павароце фітынга з разьбой, бяруцца адпаведныя камплектуючыя з унутранага або вонкавай разьбой;
- злучальная муфта служыць для стыкоўкі рэшт труб паміж сабой. Яны бываюць прамыя (для труб з аднолькавым дыяметрам) і пераходныя;
- траякі і крыжавіны - для злучэння трох і чатырох труб адпаведна, як з аднолькавым, так і з розным дыяметрам;
- запорная арматура - краны розных тыпаў;
- канцавыя дэталі для разьбовых злучэнняў;
- штуцеры - для падлучэння гнуткага шланга;
- заглушкі - для герметызацыі рэшт труб.
Рада: улічыце, што кожная з дэталяў мае пэўнае прызначэнне і можа выкарыстоўвацца ў канструкцыі трубаправода сумесна з іншымі, у залежнасці ад неабходнасці.
Злучэнне ПП з іншымі элементамі і паміж сабой адбываецца з дапамогай зваркі.
Для выканання гэтага працэсу неабходныя наступныя прылады:
- зварачнае прылада. Для зваркі труб рознага выгляду і дыяметра прымяняюцца ручныя, паўаўтаматычныя і аўтаматычныя мадэлі. Для выканання невялікіх аб'ёмаў работ па злучэнні труб малога дыяметра цалкам задаволіць ручное зварачнае прылада з наборам асадак;
- спецыяльныя нажніцы - для абрэзкі труб да патрэбнага памеру;
- для мантажу P-20 і P-25 (армаваных) спатрэбіцца спецыяльны інструмент для падрыхтоўкі тарцоў. З яго дапамогай выдаляецца армавальны пласт з паверхні пайкі труб.

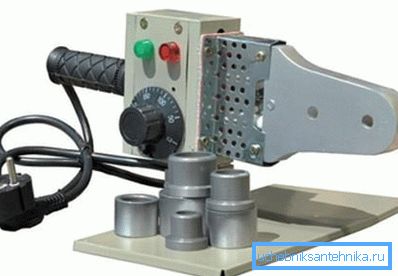

Апарат для паяння
Зыходзячы з матэрыялу і дыяметра труб, падбіраецца адпаведны апарат.
У цяперашні час распаўсюджаныя наступныя віды:
- ручной з награвальным элементам у выглядзе металічнага дыска з ТЭН. Паверхню пакрыта тефлоном для прадухілення наліпання пластыка пры разагрэве;

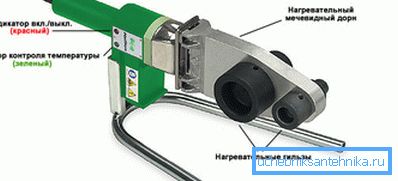

- ручное зварачнае прылада з муфтовыми элементамі, прызначаны для муфтовой зваркі труб. Ён з'яўляецца самым папулярным паяльнікам для злучэння ПП труб;
- зварачныя апараты для стыковой зваркі - прадстаўляюць сабой даволі складаныя комплексы па падрыхтоўцы і злучэнню пластыкавых труб з вялікім дыяметрам. Выкарыстоўваюць іх у асноўным для мантажу працяглых трубаправодаў у прамысловых маштабах.
Для паяння труб малога дыяметра выкарыстоўваюць паяльнікі з ТЭН і адмысловымі асадкамі, якія забяспечваюць раўнамерны прагрэў труб ПП ў месцы злучэння.

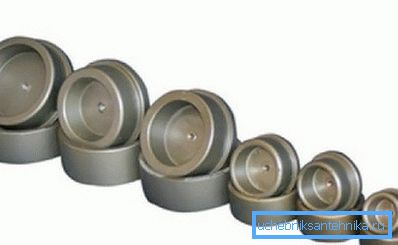

Асадкі для паяння
Асадкі для паяльнікаў павінны задавальняць наступным тэхнічным патрабаванням:
- высокая механічная трываласць;
- высокі каэфіцыент цеплаправоднасці;
- не мяняць свае лінейныя памеры ў працоўным дыяпазоне тэмператур.
Амаль ва ўсіх зварачных прылад прадугледжана магчымасць устаноўкі адначасова некалькіх асадак. Гэта паскарае ход мантажных работ - няма неабходнасці чакаць астывання паяльніка для замены асадкі.
Выраб складаецца з двух элементаў - для вонкавага (гільза) і ўнутранага прагрэву (Дорн) паверхні трубы ПП.
Матэрыялам для вырабу можа быць любы металічны сплаў, які адказвае вышэйапісаным патрабаванням. Каб пазбегнуць наліпання разагрэтай пластмасы на паверхню асадкі, яе пакрываюць тефлоном.
Рада: памятаеце, што памеры асадак індывідуальны для труб розных дыяметраў.
падрыхтоўчыя працы
Перад пачаткам зваркі труб неабходна правесці работы, накіраваныя на забеспячэнне выканання тэхналогіі пайкі:
- перад правядзеннем паяння памяшканне праветрываецца і выдаляецца пыл. З зоны зварачных работ прыбіраюцца сыпкія матэрыялы, так як яны могуць асесці на разагрэтыя паверхні труб, што прывядзе да пагаршэння якасці шва. Тэмпература ў пакоі павінна быць у дыяпазоне ад 18 ° С да 30 ° С. Гэтак жа неабходна прадугледзець прымусовую вентыляцыю;
- папярэдне складаецца схема трубаправода з указаннем даўжынь адрэзкаў труб і наборам усіх камплектуючых. Для ўсіх злучальных элементаў паказваецца глыбіня пайкі, якую важна ўлічваць пры разметцы, таму да лінейнага памеру дадаецца глыбіня зварной часткі;
- для выканання работ спатрэбяцца рулетка, лінейка, кутнік і чыстая рыззё;
- на зварачнае прылада ўсталёўваюцца неабходныя асадкі і толькі потым падключаюць яго да электрасеткі.
Пасля выканання гэтых мерапрыемстваў можна прыступаць непасрэдна да мантажу.
тэхналогія зваркі
- Інструкцыя для паяння поліпрапіленавых труб заснавана на метадзе сплавленных частак труб адзін з адным пры разагрэве. У цяперашні час ужываюць некалькі метадаў зваркі, у тым ліку, дыфузны і раструбный. Прымяненне любога з метадаў павінна выбірацца для канкрэтных работ.

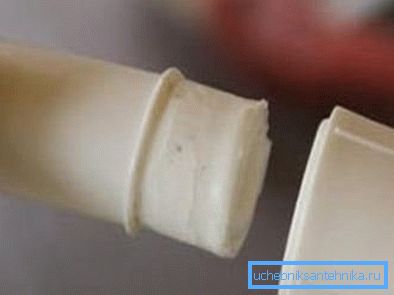

дыфузны
Метад заснаваны на сустрэчным пранікненні матэрыялаў двух злучаных элементаў пры нагрэве. Менавіта дзякуючы дыфузіі адбываецца трывалае злучэнне труб ПП на малекулярным узроўні.
Рада: такі спосаб актуальны для зваркі элементаў толькі з аднастайных матэрыялаў.
Ажыццяўляецца ён з дапамогай зварачных прылад розных тыпаў. Галоўная задача - дамагчыся, каб тэмпература паяння поліпрапіленавых труб сваімі рукамі дасягнула + 260 ° С.

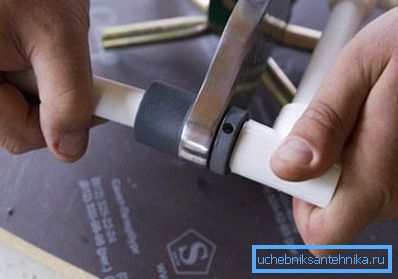

Раструбный
У аснове працэсу ляжыць выкарыстанне зварачных прылад з асадкамі.
Нагрэў і злучэнне элементаў трубаправода адбываецца паэтапна:
| падрыхтоўка | Труба абразаецца да зададзенага памеру. Калі яна арміраваная, то неабходная зачыстка зварачных торцов.Срез трубы павінен быць строга пад вуглом 90 ° для забеспячэння максімальнай кантактнай плоскасці пры зварцы. На паверхні трубы наносіцца разметка, якая адпавядае глыбіні зваркі. |

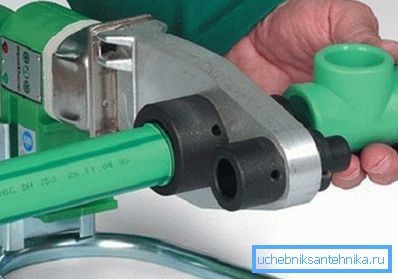

| зварка | Адначасова ўстаўляюцца зварваюць элементы трубаправода у Дорн і ў гільзу. Тут яны знаходзяцца пэўны час для прагрэву (час вытрымкі залежыць ад характарыстык матэрыялу труб, іх дыяметра і магутнасці паяльніка), а затым нагрэтыя тарцы злучаюцца паміж сабой. |
| астываньне | Дайце час астыць канструкцыі, не прыкладаючы пры гэтым механічнага ўздзеяння на яе, бо гэта можа перашкодзіць працэсу сплавленных разагрэтых частак трубаправода. |
выснову
Новыя матэрыялы даюць сёння магчымасць хатнім майстрам самастойна вырабляць сістэмы вадаправода і ацяплення, выкарыстоўваючы мінімальны набор інструментаў. У нашым выпадку гаворка ішла аб паяльніку для працы з ПП трубамі, з дапамогай якога пры пэўнай спрыце можна забыцца пра наёмных работнікаў.
У артыкуле было расказана пра тое, што ён сабой уяўляе і якім ім карыстацца. Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
