Як і чым вырабляецца злучэнне металічных труб

Ёсць некалькі спосабаў злучэння медных труб пры мантажы трубаправодных сістэм. На будаўнічых рынках маецца мноства розных фітынгаў, мацаванняў, прыпоя для такога матэрыялу, якія дазваляюць выконваць як раздымныя, так і неразъемные злучэння, якія не патрабуюць абслугоўвання. У дадзеным артыкуле разгледзім усе з іх, уключаючы злучэнне металічных труб разьбой.

Спосабы злучэння меднага трубаправода

Мантаж сістэмы складаецца з наступных этапаў:

• разметка адрэзкаў - важна вырабіць правільныя замеры з неабходнымі допускамі ў большы бок;
• рэзка вырабаў - вырабляецца строга пад прамым кутом з дапамогай адмысловай прылады. Лепш зрабіць ім больш абаротаў, каб потым не ўжываць лішніх намаганняў;
• зачыстка тарцоў - выдаленне задзірын ад рэзкі і аксіднай плёнкі;
• спалучэнне адрэзкаў.

Злучэнне медных труб можа адбывацца такімі спосабамі:

• капілярная пайка;
• высокатэмпературных пайка;
• пасродкам фітынгаў.

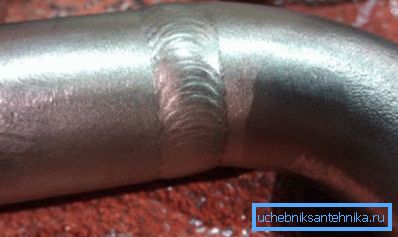

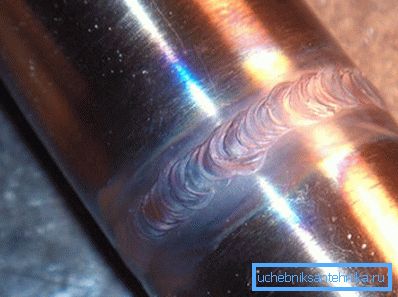

пайка

Разгледзім, як злучыць медныя трубы дадзеным спосабам, а ніжэй прапанаваная інструкцыя працэсу дапаможа ў ім разабрацца дэталёва:

1. Вырабіце на зачышчаных паверхню флюс.
2. Злучыце дэталі і наклалі прыпой на месца стыку.
3. Прагрэйце раўнамерна месца злучэння гарэлкай або паяльной лямпай да таго часу, пакуль флюс не зменіцца ў колеры, а прыпой - плавіцца.
4. Адвядзіце полымя гарэлкі і дайце расплаўлены прыпеў перакрыць зазор паміж дэталямі і застыць.

Рада: спецыялісты рэкамендуюць накладваць пруток прыпоя па даўжыні роўны дыяметру вырабы. Можна пруткі патрэбнай даўжыні нарэзаць ўжо перад пайкой. Калі адным з элементаў злучэння з'яўляецца фітынг, пакрыты прыпоем ўжо на заводзе, пры пайцы дадаваць яго не трэба.

1. Ня хілецеся механічных высілкаў пасля запаўнення стыку, даючы яму час астыць.
2. Выдаліце ​​мокрай рыззём з злучэння пасля яго поўнага астывання рэшткі прыпоя і флюсу.
3. Прамыйце гарачай вадой змантаваную сістэму, інакш флюс стане каталізатарам развіцця карозіі. Так што яго наяўнасць на ўнутраных паверхнях непажадана.

фітынгі

Злучыць элементы сістэмы без пайкі можна з дапамогай фітынгаў, якія па сваім прызначэнні аб'яднаныя ў дзве групы:

• прамыя - для злучэння аднолькавых па дыяметры дэталяў;
• пераходныя - для злучэння дэталяў рознага дыяметра.

Фітынгі вырабляюцца для ўсёй лінейкі дыяметраў вырабаў. Кошт іх можа рознай і залежыць ад прызначэння.

У залежнасці ад канфігурацыі і выкананых функцый, адрозніваюць наступныя віды фітынгаў:

Вось некалькі спосабаў працы з фітынгамі:

• з дапамогай паяння, калі ў месцы стыку фітынга наплавлено волава. У яго ўстаўляецца труба, папярэдне апрацаваная флюс, затым вузел выграваецца, пакуль прыпой не расплавіцца і запоўніць зазор;

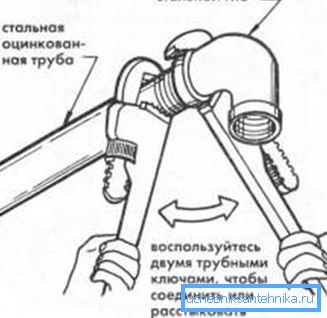

• з дапамогай разьбы сваімі рукамі, калі на канцах злучаных дэталяў маюцца адпаведныя адзін аднаму ўнутраныя і вонкавыя разьбы;
• абціскны (компрессіонные) спалучэнне элементаў рознага дыяметра. Мацаванне трубы да фітынгі адбываецца з дапамогай кольцеобразного ўшчыльняльніка і верхняга раздымнага або неразъемного кольца. Для абціскання падыдуць звычайныя інструменты;
• прэс - фітынг, які складаецца з корпуса і ўтулкі. Мантуецца з дапамогай спецыяльных прэс - абцугоў;
• самофиксирующийся фітынг, прынцып дзеяння якога уладкаваны на аснове двух кольцаў, адно з якіх забяспечана зубцамі. Калі на яго націскаюць спецыяльным ключом, зубцы ўціскаюцца ў іншае кальцо, забяспечваючы надзейнае сучляненне. Здымаецца ён так жа лёгка, як і апранаецца.

Спосабы злучэння дэталяў чыгуннага трубаправода

Герметычнасць спалучэнняў забяспечваецца гумовай пракладкай, якая ўстанаўліваецца ў раструб.

Для злучэнне чыгунных труб выкарыстоўваюцца аналагічныя медным чыгунныя фітынгі:

• муфты;
• племя;
• адводы;
• траякі;
• крыжавіны;

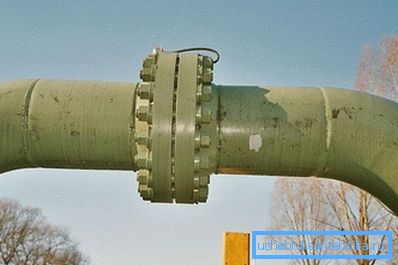

• злучальныя фланцы;
• заглушкі.

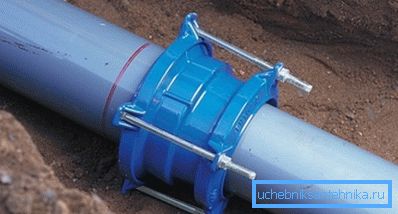

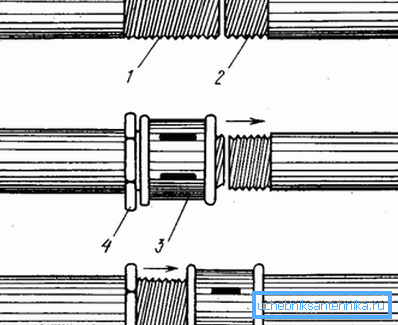

Існуюць такія віды муфт:

Рада: ведайце, што выпускаюцца таксама муфты з фланцамі або раструбамі на канцах, што дазваляе выконваць мантаж сістэмы трубаправода з дэталяў, зробленых з розных матэрыялаў.

Стыкоўка чыгунных труб у выгібах трубаправода ажыццяўляецца шляхам выкарыстання адводаў з розным вуглом нахілу ад 10 ° да 90 ?.

Яны выпускаюцца ў двух варыянтах выканання:

• на канцах ўнутраная разьба;
• з аднаго канца вонкавая разьба, а з іншага - унутраная.

Злучаем трубы на разгалінаваную

Пры неабходнасці стыкоўкі трох трубавых адрэзкаў прымяняюцца траякі двух відаў з унутранай разьбой: тры канца з аднолькавым перасекам або два канцы з аднолькавым перасекам, а трэці - меншага дыяметра.

1. Канцы траякоў вялікага дыяметра абсталёўваюцца фланцамі і раструбамі ў розных спалучэннях.
2. Стыкоўка чатырох адрэзкаў ажыццяўляецца крыжавінамі з раструбамі або фланцамі на канцах.
3. Чыгунная заглушка выконваецца ў выглядзе цыліндру, адзін канец якога залітаваны. Выпускаюцца таксама заглушкі ў выглядзе шасьцікутнікаў, фланцавых і з рэбрамі для зручнасці пры мантажы.

1. Якія фіксуюць фланцы для чыгунных труб вырабляюцца з каванага чыгуну з ахоўным антыкаразійным эпаксідным пакрыццём.
2. Герметычнасць забяспечваецца эластычнай палімернай пракладкай. Мантуецца шляхам сціску абціскны кольца.

Мантаж чыгунных труб у выпадку, калі ад асноўнага трубаправода адводзіцца другарадны, вырабляецца з дапамогай седелки. Затым хамутамі да яе мацуюцца засаўкі, краны або другарадны трубаправод.

выснову

У артыкуле было падрабязна расказана аб магчымых спосабах злучэння паміж сабой труб з металу, у прыватнасці медзі і чыгуну. Кожны метад мае свае асаблівасці, таму выкарыстоўваецца ў пэўных выпадках (см.также артыкул электросварные труба: тэхнічныя параметры і вобласць прымянення).
