Як літаваць медныя трубы: тэхналогія якаснага выканання

Нягледзячы на ​​папулярнасць сучасных пластыкавых труб, медныя не здаюць сваіх пазіцый. Фізіка-хімічныя ўласцівасці гэтага матэрыялу, універсальнасць і даўгавечнасць робяць яго дарэчным у любым памяшканні, а цёплы колер ажывіць любую стандартную пакой. Засвоіўшы асноўныя тэарэтычныя правілы, як літаваць медныя трубы, нават пры адсутнасці вопыту можна ўпэўнена пачаць мерапрыемствы самастойна.

Перавагі медных труб

Адмовіўшыся ад пластыка і зрабіўшы выбар на карысць сістэмы з медзі, бясспрэчна можна страціць у грошах, але і застрахавацца ад магчымых непрыемнасцяў. Іх няшмат, але ўсё бывае ў першы раз. Медны трубаправод устойлівы да адмоўнага ўздзеяння сонечных прамянёў, доўгія ўчасткі «не вядзе» ад высокіх тэмператур і ня лопаюцца ад нізкіх, чаго не скажаш пра пластыцы (см.также артыкул Абсталяванне для паяння медных труб: разбіраем асаблівасці).

Вытворчасць медных труб прадугледжвае тры варыянты - цвёрдыя, паўцвёрдыя і мяккія (маркіроўка адпаведна R 290, R 250, R 220). Цвёрдасць пазначае ўстойлівасць да разрыву. Для прылады сістэмы ацяплення або вадаправода ў доме практычна і зручна працаваць з апошнімі.

Яны лёгка вытрымліваюць стандартнае ціск у бытавых трубаправодах і тэмпературу вады 95 ° C. Мяккія трубы надзвычай пластычныя і іх лёгка сагнуць большую колькасць разоў, выкарыстоўваючы меншае колькасць фітынгаў, што можа стаць арыгінальным і нечаканым элементам дызайну.

А вы ўжо купілі матэрыялы?

Забяспечыць бесперапынны працоўны працэс дазволіць неабходны камплект даступных інструментаў і матэрыялаў:

• сталёвая шчотка або зачышчаюць губка для падрыхтоўкі знешняй паверхні трубы і ўнутранай фітынга;
• флюс-паста (прадаецца ў гатовым выглядзе) і пэндзлік для нанясення;
• рыззё для выдалення лішняга флюсу;
• прыпой (выпускаецца ў выглядзе пруткоў у дыяметры 3 мм);

• трубарэз;
• фаскосниматель або гратосниматель, калі ўсё-такі давядзецца адрэзаць фрагмент дыскавай або пілой па метале і ўтворыцца шмат задзірына;
• апраўкі і ўтулкі для каліброўкі;
• фітынгі;
• эспандер (пры раструбном злучэнні);
• награвальныя абсталяванне (тое, чым літаваць медныя трубы).

тэхналогія пайкі

Па-за залежнасці ад таго, што будзе выкарыстоўвацца для нагрэву (гарэлка або электрапаяльніка), парадак дзеяння заўсёды застаецца прыкладна аднолькавай.

Рэкамендуецца працаваць у такой паслядоўнасці:

• нарэзаць трубу на адрэзкі патрэбнай даўжыні;
• ачысціць тарцы;
• нанесці флюс;
• разагрэву стык наплыву прыпой;
• даць злучэнню астыць.

Паяем бяспечна - атрымліваем вынік выдатны

Калі паўстае пытанне аб пайцы, мабыць, самым важкім довадам становіцца пытанне бяспекі і выгоды. Гарэлкі з адкрытым полымем працуюць у высокатэмпературным рэжыме до 1000 ° C, што спалучана з падвышанай небяспекай: лёгкаўзгаральныя прадметы, лятучыя пары хімічных рэчываў, пагроза апёку - гэта пэўным чынам напружвае.

Самым прыдатным варыянтам для камфортных умоў працы, асабліва ў цяжкадаступных месцах, будзе электрычны паяльнік для медных труб. Ён падобны на шчыпцы, якія абхапляюць трубу і разаграваюць яе.

У гэтым выпадку выкарыстоўваюць мяккі прыпой (алавяна-свінцовы, алавяна-медны і алавяна-медны) і працуюць пры тэмпературы менш 450 ° C. Тэхналогія злучэння сістэмы застаецца ранейшай, а рызыка «наламаць дроў» зніжаецца.

Паміж фітынгам і раструбам

Звычайна паяльнік выкарыстоўваецца для працы з фітынгам. Гэта вельмі зручны, бяспечны, зберагалы час (але не кашалёк) спосаб. Таму што ўжо на этапе вытворчасці ўнутр злучальнага элемента змяшчаецца, як правіла, лёгкаплаўкім прыпой для нізкатэмпературнага рэжыму.

Застаецца толькі злучыць падрыхтаваныя элементы і нагрэць.

Больш эканомным варыянтам, але не менш якасным, будзе пайка ў раструб, які лёгка можна зрабіць сваімі рукамі. Падабраўшы на эспандер галоўку адпаведнага дыяметра, ўстаўляеце яе ў трубавае адтуліну. Адным кручэннем паварочваеце рычаг (конус пашыраецца і утвараецца раструб).

Звярніце ўвагу! Максімальны зазор паміж устаўленай трубой і сценкамі злучальнага элемента павінен быць 0,2 мм. Інакш парушыцца капілярнае «ўсмоктванне» вадкага прыпою.

Папярэдняя падрыхтоўка паверхняў

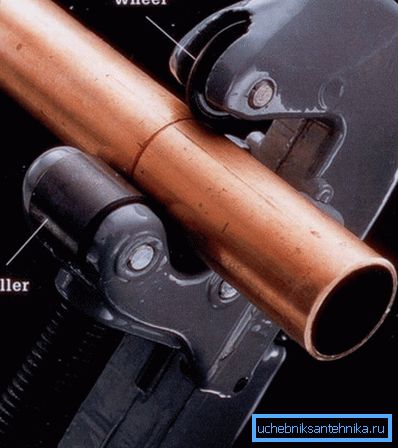

Калі давядзецца перарэзаць трубу, пажадана выкарыстоўваць спецыяльнае прыстасаванне. Аперацыя зойме максімум 7 зваротаў дыска трубарэза і дасць чысты зрэз. Піла па метале пакіне мноства задзірына, якія прыбіраюцца грато- або фаскоснимателем.

Акрамя гэтага магчымая нязначная дэфармацыя - круглае адтуліну прымінаецца і становіцца злёгку авальным. Ўстараняецца дэфект своеасаблівым Разглажванне паверхні спачатку знутры калібра утулкай, затым звонку калібра апраўкай.

Адрэзаныя, «отглаженные» месцы дадаткова апрацоўваюцца сталёвай шчоткай або спецыяльнай губкай ад драбнюткіх соринок. Тая ж аперацыя праводзіцца ўнутры муфты, фітынга, раструба.

Класнай пайцы залатыя рукі

Перш чым літаваць медныя трубы неабходна вырабіць стандартныя аперацыі:

1. Ўчастак краю трубы, які будзе сочленяться з злучальным элементам, пэндзлікам без фанатызму і эканомна абмажце флюс. Ён канчаткова ачышчае медзь і спрыяе раўнамернаму размеркаванню прыпоя.

1. Уставіўшы трубу ў фітынг да ўпора, пракруціце любую з дэталяў для лепшага размеркавання флюсу.
2. Выдаліць рыззём лішкі рэчывы.
3. Нагрэйце паяльнікам месца стыку да патрэбнай тэмпературы.
4. Прыціснуўшы пруток да зазору паміж злучанымі дэталямі, вядзіце яго ўздоўж шчыліны, не спыняючы нагрэву. (Фітынгі з завадскім прыпоем падлягаюць толькі награвання).

Звярніце ўвагу! На пайку аднаго ўчастка пойдзе даўжыня прутка, крыху больш за дыяметра фітынга ці раструба. Даўжыню лёгка адзначыць, адхіліўшы ў бок адпаведны кавалачак прыпоя. Гэтая інструкцыя дапаможа вам не расходаваць матэрыял дарма.

1. Калі порцыя расплаўленага прыпоя «ўбярэцца» у шчыліну прыбярыце электрапаяльніка.
2. Дайце вузлу астыць натуральным чынам. Паскараць гэты працэс халоднай вадой не варта - могуць з'явіцца расколіны.
3. Прыбярыце рэшткі флюсу звонку анучай, ўнутры напорам вады.

магчымыя дэфекты

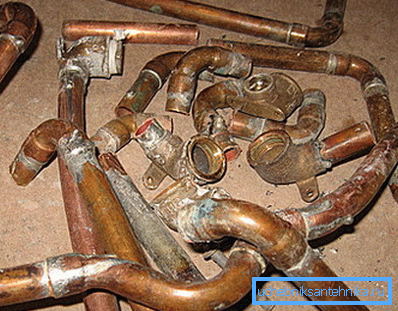

Бываюць сітуацыі, калі, нягледзячы на ​​фармальнае выкананне чарговасці аперацый, здараецца шлюб.

Паводле стандартаў міжнароднага зварачнага грамадства AWSC3.3 вызначаны асноўныя віды дэфектаў:

• няпоўны Зніклыя сучлянення;
• ўкрапванні флюсу;
• ірваная абза і расколіны;
• ў цэлым нездавальняючы выгляд гатовай працы.

Статыстыка паказвае, што часцей за ўсё да дрэнных вынікаў прыводзіць «чалавечы фактар», але не якасць матэрыялаў. Паколькі цана на медзь досыць высокая, гэта павінна стаць стымулам да дакладнаму выкананню тэхналагічнага працэсу.

падвядзенне вынікаў

Калі вы раней працавалі з простым паяльнікам або газавай гарэлкай, значыць, вы ўжо напалову ведаеце, як літаваць медныя трубы. Магчымасць, памножаная на жаданне мець у доме медны трубаправод - выдатныя стымулы асвоіць новую тэхналогію і набыць вопыт працы з новым матэрыялам.

Відэа ў гэтым артыкуле падрабязна пакажа падрыхтоўку меднай трубы да пайцы і сам працэс.
