Як правільна сагнуць трубу сваімі рукамі: практычныя парады

У гэтым артыкуле мы распавядзем пра тое, як і дзе сагнуць трубу, каб яна не дала расколіну і паўнавартасна эксплуатавалася на працягу доўгага часу. Тэма артыкула актуальная, так як сёння на рынку прадстаўлены шырокі асартымент труб, вырабленых з розных матэрыялаў.

Нейкія матэрыялы вытрымліваюць дэфармацыю і пасля не трэскаюцца на згіне, у той час як іншыя матэрыялы на такія нагрузкі не разлічаны. Але практычна ўвесь металапракат, неабходны для будаўніцтва трубаправодаў можна гнуць сваімі рукамі, выкарыстоўваючы пры гэтым спецыяльныя прыстасаванні.

Што можна гнуць, а што не

Шмат хто з суайчыньнікаў задаюцца пытаннем ці можна гнуць поліпрапіленавыя трубы і як гэта зрабіць правільна (см.также артыкул Шкарлупіна для труб: вывучаем асаблівасці і тэхналогію мантажу).

Разгледзім тое, якія матэрыялы падлягаюць механічнай дэфармацыі без шкоды для наступнай эксплуатацыі, а якія няма.

• Можна гнуць практычна ўвесь металапракат, уключаючы алюмініевыя, медныя і стальныя трубы рознага дыяметра. Складаней змяніць канфігурацыю вырабаў з нержавейкі і аналагічных жорсткіх сплаваў.

Для правільнай дэфармацыі ўсіх без выключэння металаў неабходны спецыяльны станок для гнутья труб. Выкарыстанне спецыяльнага станка не толькі забяспечыць аптымальнае якасць згіну, але і дазволіць выканаць пастаўленую задачу з мінімальнымі фізічнымі намаганнямі.

Важна: Без спецыяльнага станка можна абыйсціся, змяняючы форму металапласт. Вырабы з гэтага матэрыялу лёгка дэфармуюцца рукамі, але, каб папярочны перасек на ўчастку згіну было пастаянна круглым, прымяняецца спецыяльная спружына.

• Нельга гнуць трубы з розных палімерных матэрыялаў, якія не армаваных металічнай праслойкай.

Некаторыя сантэхнікі з эканоміі фітынгаў разаграваюць поліпрапілен прамысловым фенам і гнуць да патрабаванай формы. Рабіць гэта немэтазгодна, так як з-за дэфармацыі ў спалучэнні з награваннем выгнутая труба з пластыка будзе мець нераўнамерна таўшчыню сценак на знешнім і ўнутраным радыусе.

У выніку эксплуатацыя пабудаванага вадаправода будзе непрацяглай, бо пад ціскам вадкага асяроддзя, у тонкай сценцы з часам з'явяцца расколіны.

Важна: некаторыя вытворцы поліпрапілена, напрыклад Ekoplastik, дапускаюць магчымасць дэфармацыі труб пры нагрэве гарачым паветрам з улікам мінімальнага радыусу выгібу роўнага 8-і дыяметрам трубы. Таму, перад тым як прымаць рашэнне аб актуальнасці правядзення гнуткавых работ, азнаёмцеся з рэкамендацыямі вытворцы, прыведзенымі ў інструкцыі.

Выбіраем прыдатны інструмент

Спружына - эфектыўны інструмент для працы з металапласт. Спружыны, прадстаўленыя на рынку, бываюць двух тыпаў: вонкавыя і ўнутраныя. І той і іншы тып інструмента адрознівае даступны кошт. Інструмент павінен падбірацца ў адпаведнасці з вонкавым або унутраным дыяметрам трубы.

Прыстасаванне вырабляецца з паліраванай сталі. Гладкая паверхня віткоў дазваляе зняць спружыну з сагнутай трубы. Прымяненне спружыны дазваляе забяспечыць аднолькавы дыяметр папярочнага перасеку на ўсім працягу згіну.

Трубогиб - гэта шырокі асартымент станкоў ці прыстасаванняў, прызначаных для дэфармацыі металапракату з улікам патрабаванага кута і радыусу згіну. Прылады актыўна ўжываюцца пры будаўніцтве трубаправодаў рознага прызначэння рознай канфігурацыі і тыпаразмераў.

класіфікацыя трубогибов

Усе сучасныя трубогибы адпавядаюць наступным патрабаванням:

• магчымасць згіну на кут да 180 градусаў;
• магчымасць працы з трубамі, вырабленымі з розных матэрыялаў, у тым ліку алюміній, медзь, сталь і палімерныя кампазіцыі.

Такое абсталяванне ў адпаведнасці з тыпам выкарыстоўванага прывада падзяляецца на наступныя катэгорыі:

• ручныя мадыфікацыі, як правіла, прымяняюцца для працы з трубамі малога дыяметра. Прылада прыводзіцца ў дзеянне каўняром, да якога прыкладваецца істотнае мускульнай высілак.
• гідраўлічныя мадыфікацыі - гэта аптымальны выбар для працы з трубамі, дыяметр якіх не перавышае 3-х цаляў. Эксплуатацыя гідраўлічных прыладаў дазваляе працаваць з трубамі без празмерных фізічных высілкаў. На рынку прадстаўлены мабільныя і стацыянарныя гідраўлічныя трубогибы.
• электрамеханічныя мадыфікацыі прадстаўлены на рынку універсальнымі прыладамі, прызначанымі для выканання высокадакладнай згіну. Асноўным перавагай такіх трубогибов з'яўляецца магчымасць працы з танкасценных металапракатам без пагрозы пашкоджання.

У адпаведнасці са спосабам гнуткія і канфігурацыяй працоўнай часткі, інструмент можа быць:

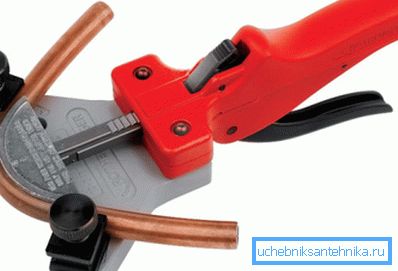

• арбалетныя, дзе ў якасці дэфармуе элемента прымяняецца зменная металічная накіроўвалая форма, якая падбіраецца пад пэўны дыяметр труб.

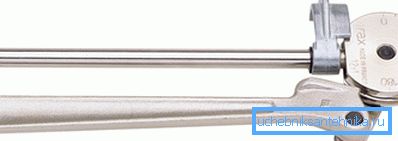

• сегментным, дзе металапракат выцягваецца адмысловым сегментам, абгортваюцца трубу вакол сябе.

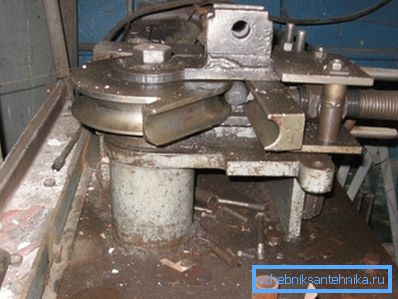

• Дорновым, дзе праца з металапракатам вядзецца як з вонкавага, так і з унутранага боку трубы. Такая асаблівасць дазваляе ўжываць прылада для змены канфігурацыі танкасценных труб без пагрозы разрыву металу або адукацыі зморшчын па ўнутраным дыяметры.

Тэхналогія згінання труб

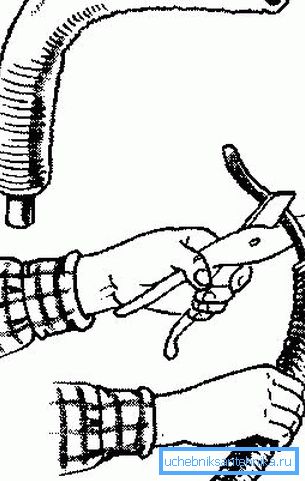

Інструкцыя змены канфігурацыі труб з дапамогай знешняй спружыны наступная:

• Спружына апранаецца на металлопластовую трубу на месца меркаванага згіну;
• Затым труба захопліваецца абедзвюма рукамі на адлегласці 20 см ад спружыны і гнецца да атрымання патрэбнага кута;
• Пасля таго як атрыманы патрэбны кут, спружына пракручваецца вакол сваёй восі і здымаецца.

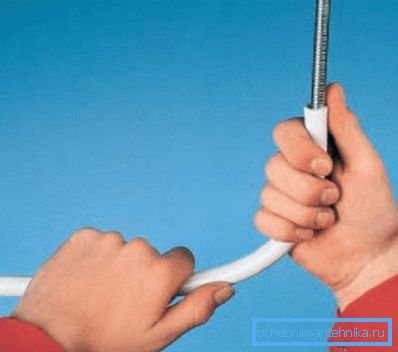

Прымяненне ўнутранай спружыны адрозніваецца тым, што прылада ўстаўляецца з краю трубы, дзе яго потым можна будзе выцягнуць.

Сагнуты канец трубы можна атрымаць, выкарыстоўваючы трубогиб. У гэтым выпадку прылада, у адпаведнасці з яго мадыфікацыяй, наладжваецца пад патрабаваныя параметры. Затым труба ўстаўляецца ў прыёмны зазор і прылада прыводзіцца ў дзеянне з дапамогай таго ці іншага прывада.

выснову

Хіліць трубу па Дасце з'яўляецца неад'емнымі атрыбутам будаўніцтва трубаправодаў рознага прызначэння. Менавіта таму так важна падабраць тую тэхналогію і прылады экспарту, з дапамогай якога можна будзе забяспечыць высокую якасць згіну і адсутнасць пашкоджанняў сценак труб.

Больш карыснай інфармацыі вы зможаце выявіць, паглядзеўшы відэа ў гэтым артыкуле.
