Як разлічыць ціск у трубе

У кожным сучасным доме адной з галоўных умоў камфорту з'яўляецца вадаправод. А са з'яўленнем новай тэхнікі, якая патрабуе падлучэння да вадаправода, яго ролю ў доме стала вельмі важнай. Многія людзі ўжо не ўяўляюць, як можна абысціся без пральнай машыны, бойлера, посудамыйнай машыны і г.д. Але кожны з гэтых апаратаў для правільнай працы патрабуе пэўнага ціску вады, якая паступае з вадаправода. І вось чалавек, які вырашыў усталяваць новы водаправод у сваім доме, задумваецца пра тое, як разлічыць ціск у трубе, каб усе сантэхнічныя прыборы добра працавалі.

Патрабаванні сучаснага вадаправода

Падключэнне водаправода да пральнай машыне

Сучасны вадаправод павінен адказваць усім патрабаванням і характарыстыках. На выхадзе з крана вада павінна ліцца плаўна, без рыўкоў. Такім чынам, у сістэме не павінна быць перападаў ціску пры разборы вады. Якая ідзе па трубах вада не павінна ствараць шуму, мець прымешкі паветра і іншых старонніх назапашванняў, якія згубна ўплываюць на керамічныя краны і іншую сантэхніку. Каб не было гэтых непрыемных неспадзяванак, ціск вады ў трубе не павінна падаць ніжэй свайго мінімуму пры разборы вады.

Савет! Мінімальны ціск вадаправода павінна складаць 1,5 атмасферы. Такога ціску дастаткова для працы посудамыйнай і пральнай машыны.

схема вадаправода

Трэба ўлічваць яшчэ адну важную характарыстыку вадаправода, звязаную з выдаткам вады. У любым жылым памяшканні знаходзіцца не адна кропка разбору вады. Таму разлік вадаправода павінен цалкам забяспечваць патрэбнасць вады усіх сантэхнічных прыбораў пры адначасовым ўключэнні. Гэты параметр дасягаецца не толькі ціскам, але і аб'ёмам паступае вады, якую можа прапусціць труба пэўнага сячэння. Кажучы простай мовай, перад мантажом патрабуецца выканаць нейкі гідраўлічны разлік вадаправода, з улікам выдатку і ціску вады.

Перад разлікам давайце бліжэй азнаёмімся з двума такімі паняццямі, як ціск і выдатак, каб зразумець іх сутнасць.

ціск

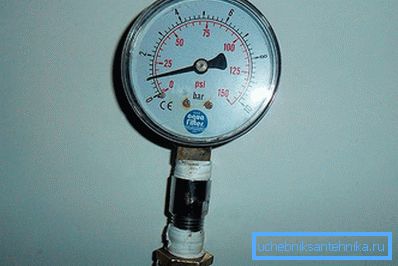

Манометр падлучаны да вадаправода

Як вядома, цэнтральны вадаправод у мінулым падключалі да воданапорнай вежы. Менавіта гэтая вежа стварае ў сеткі водаправода ціск. Адзінкай вымярэння ціску з'яўляецца атмасфера. Прычым, ціск не залежыць ад памеру ёмістасці, размешчанай наверсе вежы, а толькі ад вышыні.

Савет! Калі заліць ваду ў трубу дзесяціметровай вышыні, то яна ў ніжняй кропцы створыць ціск - 1 атмасферу.

Ціск прыраўноўваецца да метрам. Адна атмасфера адпавядае 10 м вадзянога слупа. Разгледзім прыклад з пяціпавярховым домам. Вышыня дома - 15 м. Такім чынам, вышыня аднаго паверха - 3 метра. Пятнаццаціметровай вежа створыць ціск на першым паверсе 1,5 атмасферы. Вылічым ціск на другім паверсе: 15-3 = 12 метраў вадзянога слупа або 1.2 атмасферы. Прарабіўшы далейшы разлік, мы ўбачым, што на 5 паверсе ціску вады не будзе. Значыць, каб забяспечыць вадой пяты паверх, неабходна пабудаваць вежу больш за 15 метраў. А калі гэта, да прыкладу - 25 павярховы дом? Ніхто такія вежы будаваць не будзе. У сучасных вадаправодах выкарыстоўваюць помпы.

Давайце вылічылі ціск на выхадзе глыбіннага помпы. Маецца глыбінны помпа, хто падымае ваду на 30 метраў вадзянога слупа. Значыць, ён стварае ціск - 3 атмасферы на сваім выхадзе. Пасля апускання помпы ў свідравіну на 10 метраў, ён створыць ціск на ўзроўні зямлі - 2 атмасферы, або 20 метраў вадзянога слупа.

выдатак

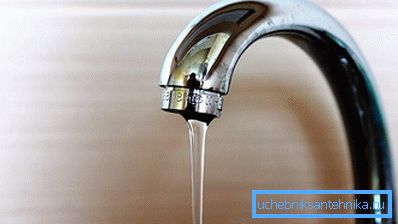

Слабы напор вады

Разгледзім наступны фактар ​​- расход вады. Ён наўпрост залежыць ад ціску, і чым яно больш, тым хутчэй вада будзе рухацца па трубах. То бок, будзе большы расход. Але ўся справа ў тым, што на хуткасць вады ўплывае перасек трубы, па якой яна рухаецца. І калі памяншаць перасек трубы, то будзе расці супраціў вады. Такім чынам, паменшыцца яе колькасць на выхадзе з трубы за той жа прамежак часу.

Раўнанне Бярнулі для гідраўлічнага разлік вадаправода

На вытворчасці, пры будаўніцтве вадаправодаў складаюцца праекты, у якіх вылічваецца гідраўлічны разлік вадаправода па раўнанні Бярнулі:

дзе h1-2 - паказвае страту напору на выхадзе, пасля пераадолення супраціву на ўсім участку вадаправода.

Разлічваем хатні вадаправод

Змяшальнік для хатняга вадаправода

Але гэта, як той казаў, складаныя вылічэнні. Для хатняга вадаправода ўжываем вылічэнні прасцей.

Зыходзячы з пашпартных дадзеных машын спажываных ваду ў доме, сумуецца агульны расход. Дадаем да гэтай лічбы расход усіх водаразборных кранаў змешчаных у хаце. Адзін Водаразборная кран прапускае праз сябе каля 5-6 літраў вады ў хвіліну. Сумуецца ўсе лічбы і атрымліваем агульны расход вады ў доме. Вось зараз кіруючыся агульным выдаткам, купляем трубу з такім перасекам, якое забяспечыць патрэбным колькасцю і ціскам вады ўсё адначасова якія працуюць водаразборныя прыборы.

Калі хатні вадаправод будзе падлучацца да гарадской сеткі, то будзеце карыстацца тым, што дадуць. Ну, а калі ў вас хаты свідравіна, купляйце насос, які поўнасцю забяспечыць вашу сетку патрэбным ціскам, адпаведным выдаткаў. Пры куплі кіруйцеся пашпартнымі дадзенымі помпы.

Для выбару перасеку трубы, кіруемся гэтымі табліцамі:

Залежнасць дыяметра ад даўжыні вадаправода   Прапускная здольнасць трубы
Даўжыня вадаправода, м Дыяметр трубы, мм Дыяметр трубы, мм Прапускная здольнасць, л / мін
менш 10 20 25 30
Ад 10 да 30 25 32 50
больш 30 32 38 75

У гэтых табліцах прадастаўлены больш запатрабаваныя параметры трубы. Для поўнага азнаямлення ў інтэрнэце можна знайсці больш поўныя табліцы з разлікамі труб рознага дыяметра.

Добры напор вады

Вось, зыходзячы з гэтых разлікаў, і пры правільным мантажы, вы забяспечыце свой вадаправод усімі патрабаванымі параметрамі. Калі нешта не зразумела, лепш звярнуцца да спецыялістаў.
