Як разрэзаць трубу пад 45 градусаў

Выконваючы мантаж трубаправода, часта даводзіцца разрэзаць трубу пад вуглом. Прычым кут павінен мець менавіта той градус, які неабходны для канструкцыі. Пры няправільным вырабе кута, немагчыма вырабіць менавіта тыя памеры трубаправода, якія меркавалася выканаць. Да прыкладу, труба пры мантажы будзе паварочваць на 45 градусаў, такім чынам, неабходна ведаць, як разрэзаць трубу пад 45 градусаў. Для гэтага нам спатрэбяцца разметочные прылады, балгарка або ножовка па метале.

Разметка з дапамогай ліста паперы

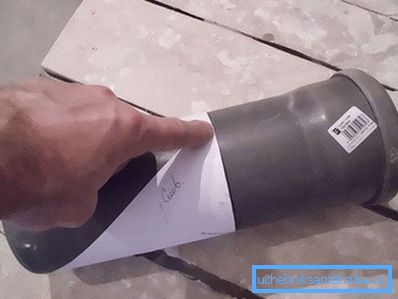

Разметка з дапамогай ліста паперы

Адзін з самых простых метадаў складаецца ў разметцы кута з дапамогай ліста паперы. Квадратны ліст складаем строга па дыяганалі. Бярэм трубу і абгортваецца яе складзеным лістом так, каб краю дыяганаляў былі адзін супраць аднаго. Такім чынам, на меншай баку ліста ў нас атрымаўся кут 45 градусаў. Бярэм любы разметочный інструмент і пазначаем па лініі ліста месца будучага разрэзу трубы. Каб разметка выпадкова не сцерлася, можна выкарыстоўваць вузкі скотч. Гэты метад разметкі зручны для доўгай трубы вялікага дыяметра, і месца разрэзу якой знаходзіцца дзесьці пасярэдзіне.

Выкарыстанне ёмістасці з вадой

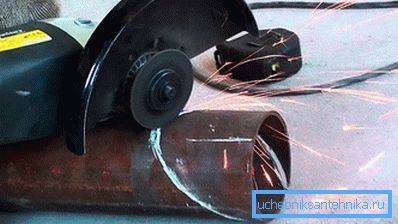

Разметка ў вадзе

Што рабіць, калі мы маем справу з трубой маленькага дыяметра, і разрэзаць трубу пад вуглом трэба дзесьці недалёка ад краю? На дапамогу прыйдзе глыбокая ёмістасць, напоўненая вадой. Перад пачаткам працы неабходна вылічыць кут нахілу і на ёмістасці зрабіць пазнаку. Далей нам застаецца ўсяго толькі акуратна апусціць край трубы ў ваду і нахіліць яе да пазнакі на ёмістасці. Выцягваем трубу, адзначаем лінію судакранання з вадой, і адважна рэжам па разметцы. Гэты метад добры пры разметцы вялікай колькасці труб. Гатовы шаблон з ёмістасці з вадой паскорыць працэс нашай працы.

Кампутарная праграма ў дапамогу

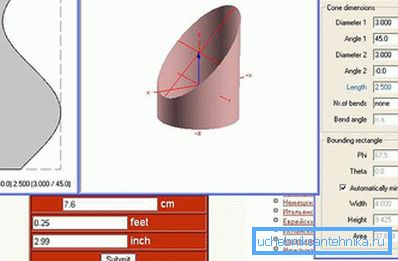

кампутарная праграма

Яшчэ хацелася б разгледзець метад разметкі з дапамогай кампутарнай праграмы. Гэта даволі складаны метад для тых, хто не прывык працаваць з кампутарам. Ён патрабуе веданне ПК, наяўнасць праграм для разгортак і чарцяжоў. Пачынаем працу з выканання чарцяжа з указаннем памеру акружнасці і ўхілу. Вырабляем так званы віртуальны шаблон.

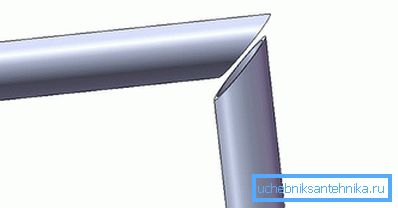

віртуальная порезкой

Затым з дапамогай друкаркі раздрукоўваем малюнак на аркушы паперы. Чым больш дыяметр трубы, тым больш будзе лістоў з разметкай. Нажніцамі выразаем усе часткі чарцяжа і пры дапамозе скотча, склейваем іх. Гатовы шаблон прыкладваецца да трубы, і па краі паперы робіцца разметку. Гэты метад разметкі лічыцца адным з самых дакладных. Калі на кампутары няма такіх праграм, можна скарыстацца інтэрнэтам. У сеціве можна спампаваць лекало для разметкі. Яго таксама трэба раздрукаваць на друкарцы і выразаць. Гатовае лекало Абгортваем вакол трубы і выконваем разметку.

Калі труба профільных

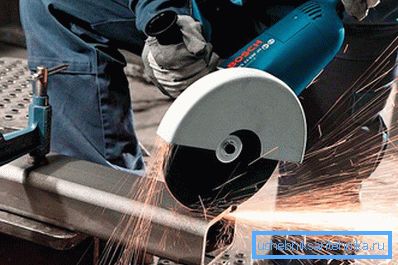

Разразаем пад вуглом профільную трубу па разметцы

А вось, да прыкладу, у нас профільная труба, а не круглая. Ручная разметка профільнай трубы можа прывесці да вялікай хібнасці. Найлепшае выйсце з гэтай сітуацыі, будзе выраблены шаблон з такога ж профілю большага дыяметра. Возьмем невялікі адрэзак профільнай трубы і з дапамогай кутамер адзначым кут 45 градусаў. Адразае па разметцы балгаркай і шліфуем краю, каб пры працы не параніцца аб задзірыны. Далей нам застаецца толькі ўставіць профіль меншага дыяметра ў шаблон і, зрабіўшы разметку, адрэзаць яго.

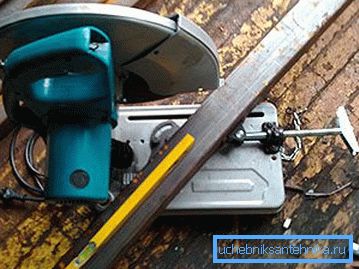

Разразаем пад вуглом профільную трубу ў самаробным прыладзе
У гэтым артыкуле мы разгледзелі, як разрэзаць трубу пад 45 градусаў. Скарыстаўшыся адным з вышэйпералічаных метадаў, зрабіце разметку і выконвайце разрэз. Для больш роўнага разрэзу лепш выкарыстоўваць балгарку. Пры рэзанні зваркай спатрэбіцца вопыт, інакш на зрэзах атрымаюцца няроўнасці. У крайнім выпадку можна скарыстацца ножовкой па метале. У цяперашні час у продажы ёсць шмат розных прыстасаванняў для разрэзу труб пад вуглом, але іх купля патрабуе лішніх выдаткаў. Прасцей і танней адзін раз вырабіць сабе шаблон, і выкарыстоўваць яго па меры патрэбы.

відэа

Дзякуючы гэтаму відэа вы даведаецеся як разрэзаць трубу пад вуглом 45 або 90 градусаў з дапамогай кампутарнай праграмы:

Рэзка профільнай трубы з дапамогай прыстасаванні для рэзкі трубы пад сорак пяць градусаў:
