Як робіцца сэндвіч труба для коміна: прылада і ўстаноўка

Калі казаць пра выгоду мантажу і бяспекі эксплуатацыі, то сэндвіч труба для коміна - сваімі рукамі збудаваная, будзе самым аптымальным варыянтам для вашага загараднага дома або дачы. Коміны такога тыпу валодаюць цэлым шэрагам пераваг, гэта амаль поўная адсутнасць сажы на сьценах, а, такім чынам, падвышаная пажарабяспека.

Да таго ж, там не збіраецца кандэнсат і яго вельмі лёгка абслугоўваць. Дзякуючы сваім характарыстыках такая прылада ідэальна падыходзіць для драўляных будынкаў, напрыклад, лазні, пра што і пойдзе гаворка ніжэй. А ў якасці дадатковага матэрыялу мы прадэманструем вам відэа ў гэтым артыкуле.

этапы мантажу

Заўвага. Мантаж сэндвіч труб мяркуе ўжыванне тэрмаўстойлівага герматика для стыкоўкі, каб не ўзнікла подсоса паветра. У адваротным выпадку гэта пацягне за сабой паніжэнне цягі і якасці цеплааддачы самой печы.

прылада трубы

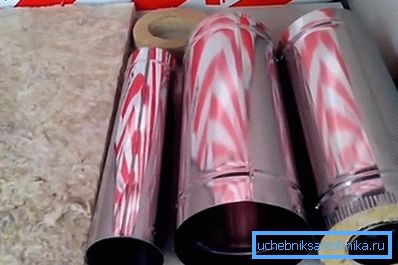

• На верхняй фатаграфіі вы бачыце прылада коміна з сэндвіч труб, дакладней, самай трубы - гэта (злева направа) базальтавая вата (з расплаваў вулканічных утварэнняў), якая служыць набіваннем, далей - унутраны цыліндр і гільза, а на заднім плане бачная заглушка. Цыліндры выкананы з гарачатрывалай нержавеючай сталі без дадання прысадак М 430 (не аустенитная) - гэта найбольш танны сплаў з усіх якасных марак і ён цалкам адпавядае тым нагрузак, якія будуць аказвацца на яго ў далейшым.
• Таксама для комінаў такога тыпу можа быць выкарыстана аустенитная сталь, але пры гэтым кошт канструкцыі вырастае, прыкладна ў паўтара раза, але разам з ёй расце і каразійная ўстойлівасць. Акрамя гэтага на кошт коміна з сэндвіч труб будзе ўплываць брэнд, але варта адзначыць, што гандлёвая марка не мае прамога дачынення да якасці прадукцыі, таму, у першую чаргу ўвага трэба звяртаць на метал, а не на фірмовую надпіс.
• Знешні цыліндр (таўшчыня металу 0,5 мм) можа быць выкарыстаны, як для сэндвіча, так і для газавых комінаў, а пераўтварэнне ліста металу ў цыліндр адбываецца пры дапамозе ролікавай зваркі. Ўнутраную гільзу (таўшчыня ліста 0,8-1,0 мм) вараць электродам без пакрыцця (дрот) і ў залежнасці ад абставін, гэта можа быць аргону або дугавая зварка.

Заўвага. У якасці набівання вытворцы сэндвіч трубы для коміна звычайна ўжываюць менавіта базальтавай вату тыпу PAROC. Перавага такога матэрыялу складаецца ў тым, што пры яго вырабе не выкарыстоўваюцца смолянистые злучныя, якія руйнуюцца пры нагрэве і мат ператвараецца ў пясок.

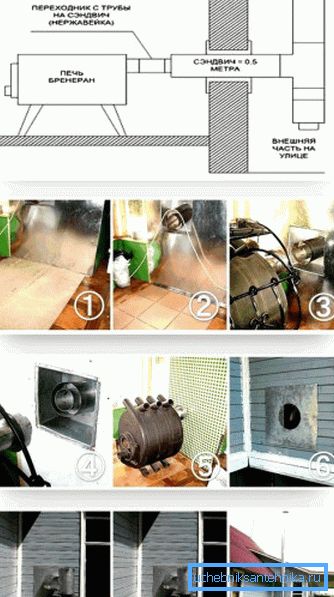

Ўстаноўка праз сцяну

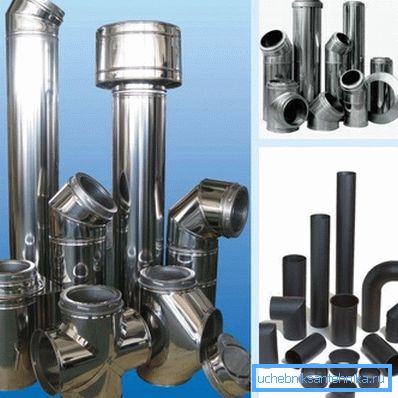

Існуе таксама мноства прычын для таго, каб ажыццяўляць мантаж коміна з сэндвіч труб праз сцяну, а не праз столь, і ў гэтай сітуацыі вам дапамогуць розныя перахаднікі для зборкі канструкцыі. Гэтыя элементы вы бачыце на верхняй фатаграфіі - вуглавыя перахаднікі, прахадныя муфты, траякі і чацверыкі для труб.

У першую чаргу для зборкі трубы вам трэба будзе разабраць сцяну і ўмацаваць перыметр прахаднога адтуліны, а таксама абшаляваць яго ацынкаванай ліставай сталлю для пажарабяспекі. Пасля гэтага - сабраць вонкавы кранштэйн і прымайстраваць да яго два кутка ў якасці палазоў для вольнага слізгацення траяка.

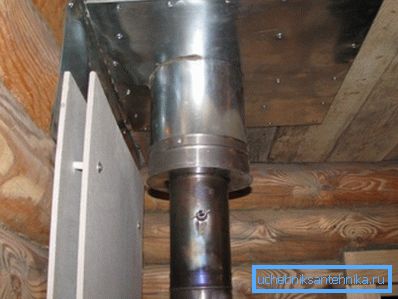

Для захавання той жа пажарабяспекі ў непасрэднай блізкасці ад трубы, трэба закрыць саму сцяну і для гэтага можна выкарыстоўваць 10-мілімятровую фанеру або АСП такой жа таўшчыні, а па-над ім па ўсёй плошчы прыкруціць самарэзамі ліст з азбесту.

Па-над азбесту жа прыкручваецца ацынкаваны ліставай метал (лісты звычайна маюць 20.001.200 мм у перыметры). У лісце таксама трэба будзе выразаць квадратнае адтуліну для проходника, а сам проходник выявіць лакам па метале для абароны ад карозіі.

Заўвага. Пры мантажы металічнага коміна скрозь сцяну выкарыстоўваецца метад званы саступкай. Гэта азначае тое прастору, якое ў абавязковым парадку трэба пакінуць паміж трубой і сцяной.

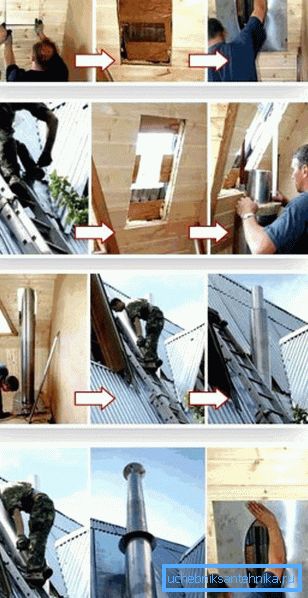

Ўстаноўка праз дах

Як і многія прылады падобнага тыпу, мантаж коміна з сэндвіч труб - сваімі рукамі ажыццяўляецца знізу ўверх, гэта значыць, ад награвальнага прыбора (печкі) праз столь або праз сцяну. Пры зборцы канструкцыі звярніце ўвагу на канцы цыліндраў - з аднаго боку яны абавязкова завужана, што дае магчымасць мантаваць канструкцыю, устаўляючы трубы адна ў другую, што на практыцы выглядае вельмі лёгка.

У даху (столі і даху), сапраўды гэтак жа, як і ў сцяне, вам трэба прарабіць адтуліну закрыць яго лістом ацынкаванага металу, папярэдне падклаўшы пад яго азбест для захавання пажарабяспекі канструкцыі. Звонку ацынкоўку (у залежнасці ад дахавага матэрыялу) вы альбо загінаецца-над асабовым даху, альбо заводзіце канцы пад яе, але ў любым выпадку абавязкова (пасля мантажу трубы) замацуеце ліст саморезы.

Калі вы будуеце лазню, то дах там часцей за ўсё плоская (аднасхільная) і вышыня коміна павінна быць не менш за метр ад верхняй кропкі пахілу, а для двухсхільным даху трэба падняцца хоць бы на 30 см вышэй канька.

Калі комін мае вышыню больш за метр, то гэта вельмі добра - бо павялічваецца цяга, але адначасова з гэтым расце яго паруснасць, такім чынам, паніжаецца супраціўляльнасць ветру. У такіх выпадках трубу ўмацоўваюць расцяжкамі, якія мацуюцца да хамут у верхняй частцы коміна.

Для павелічэння цягі на верхні канец коміна мантуюць дэфлектар, але калі асабовая дах зробленая іх гаручых матэрыялаў, напрыклад, бітумная чарапіца, то дэфлектар доукомплектовывается іскрагасільнікаў. Гэта такая дробная сталёвая сетка, якая не дазваляе падпаленым часцінкам паліва вылятаць вонкі.

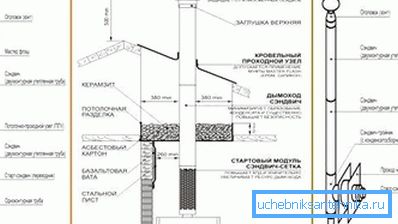

крапеж

Поўная даўжыня коміна ад Каласнікі да дэфлектара не павінна перавышаць 5-6м. Для стыкоўкі абавязкова карыстайцеся цеплатрывалых герметыкам (не менш за 1000? C), а пасля зборкі не забудзьцеся зняць ахоўную плёнку.

Каб максімальна палегчыць абслугоўванне трубы пры яе эксплуатацыі, у яе ўразаецца рэвізія - гэта прахадны трайнік з дзверцамі збоку, праз якую ў далейшым можна будзе ажыццяўляць чыстку.

Апорны кранштэйны для коміна можна зрабіць самастойна - для гэтага спатрэбяцца сталёвыя куткі 5030 мм, балгарка і дрыль для высвідроўвання адтулін пад балты. Раму кранштэйна можна сабраць з дапамогай нітаў М10 або змацаваць электразваркай.

заключэнне

Пры наяўнасці ўсяго патрэбнага матэрыялу ажыццявіць мантаж сэндвіч коміна сваімі рукамі досыць проста, калі вы будзеце выконваць усе інструкцыі ад завода-вытворцы. Значна больш працоўных выдаткаў будзе вамі выдаткавана на праробліванні адтулін у столі або сцяне і ашалёўцы іх ахоўнымі матэрыяламі (см.также артыкул напорных поліэтыленавыя трубы - вывучаем усе іх асаблівасці).
