Як сагнуць профільную трубу: 4 спосабу і некалькі хітрасцяў

У працэсе працы (звычайна зусім нечакана) можа ўзнікнуць пытанне - а як сагнуць профільную трубу ў хатніх умовах? На сённяшні дзень ёсць некалькі досыць эфектыўных методык, і пры наяўнасці пэўнай спрыту з задачай можна справіцца, ня звяртаючыся ў майстэрню да прафесіяналаў.

Спосаб 1. Выкарыстанне трубогибочных машын

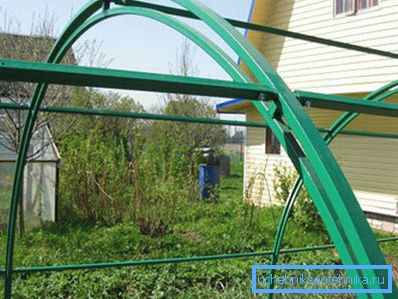

Калі мы гаворым аб гнуткай профільных труб, то часцей за ўсё маем на ўвазе фарміраванне з нарыхтоўкі дугі пэўнага радыусу. Чым больш гэты радыус, тым лягчэй наша задача, паколькі так ўнутраная паражніну будзе падвяргацца меншым дэфармацыям (чытайце таксама артыкул Ахоўная асмольно-палімерная стужка для труб).

Звярніце ўвагу! Выгінаць круглыя ​​і профільныя трубы пад прамым вуглом не атрымаецца: залом практычна гарантаваны. Для гэтай мэты звычайна ўжываюць альбо зварное злучэнне, альбо спецыяльныя перахаднікі, якія дазваляюць састыкаваць два асобных адрэзка.

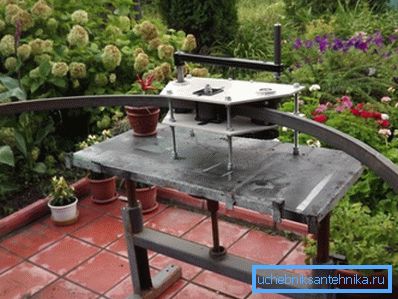

Калі неабходнасць у вырабе дуг ўзнікае досыць рэгулярна, то варта набыць ручной або стацыянарны профилегибочный станок. Ён уяўляе сабой прылада з некалькімі валікамі, якія ўздзейнічаюць на нарыхтоўку, надаючы ёй патрэбную форму.

Інструкцыя па працы на трубогибе досыць простая:

• Дэталь патрэбнага памеру ўкладваем у станок і зацісканы ў мацаваннях.
• Ўключаем электрарухавік або пачынаем круціць дзяржальню.
• Рабочыя валікі ссоўваюць вось трубы ў кірунку выгібу, пры гэтым адначасова выконваецца расцяг адной з сценак.
• На супрацьлеглую сценку ўздзейнічае гнуткавых шаблон, надаючы нарыхтоўцы патрэбную форму.
• Для зніжэння дэфармацыі ўнутранай паражніны часта ўжываюць гідраўлічную стабілізацыю: краю дэталі зачыняюцца заглушкамі, а ўнутр пад невялікім ціскам запампоўваецца вадкасць.

Каб павысіць эфектыўнасць ўсіх аперацый, варта выконваць такія правілы:

• Чым больш павольна мы вырабляем апрацоўку, тым ніжэй рызыка залому або некантралюемай дэфармацыі дэталяў.
• Пры працы варта прымаць да ўвагі абмежаванні па таўшчыні сценкі і перасеку трубы, актуальныя для вашай мадэлі станка.
• Тоўстыя трубы лепш выгінаць ў завадскіх умовах пасля папярэдняга прагрэву: за кошт павелічэння пластычнасці металу павышаецца якасць апрацоўкі.

Кошт бытавых прылад дадзенага тыпу стартуе прыкладна са 100 даляраў. Вось чаму для апрацоўкі невялікай колькасці дэталяў можна альбо арандаваць апарат на некалькі дзён, альбо скарыстацца паслугамі майстравы.

народныя сродкі

Спосаб 2. Подрезка і зварка

Аднак трубогибочный апарат пад рукой ёсць далёка не заўсёды. Вось чаму любому майстру варта загадзя вывучыць, як захіліць профільную трубу ў хатніх умовах з ужываннем больш распаўсюджаных інструментаў.

Калі цэласнасць ўнутранай паражніны для нас не з'яўляецца крытычнай, можна скарыстацца кутняй шліфавальнай машынкай і зварачным апаратам:

• На дэталь наносім разметку, вылучаючы ўчастак, па якім будзе праходзіць лінія выгібу.

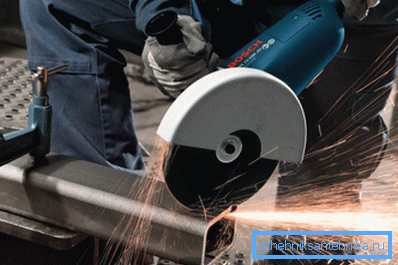

• З унутранага боку з дапамогай балгаркі з отрезным дыскам робім некалькі прапіловак не менш чым на 3/4 перасеку.
• Узяўшыся за канцы дэталі, фарміруем выгін.

Савет! пры неабходнасці лішкі металу выразаем той жа балгаркай.

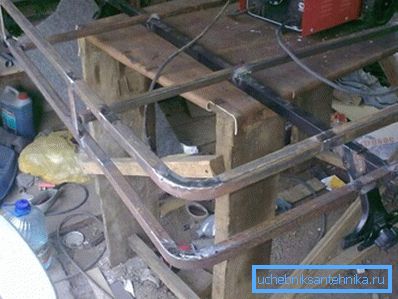

• Фіксуем нарыхтоўку ў шаблоне і зварваюць краю разрэзаў.
• Пасля таго як метал астыне, мяняем дыск балгаркі на шліфавальны і паліруючы апрацаваную паверхню.

Спосаб 3. Унутраная спружына

Калі захаванне цэласнасці сценак з'яўляецца прынцыповым, то для выканання якая стаіць перад намі задачы трэба сваімі рукамі зрабіць адмысловую спружыну:

• Бярэм сталёвую дрот дыяметрам да 4 мм. Чым тоўшчы сценкі трубы, тым трывалей павінна быць дрот.

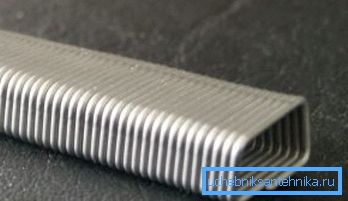

• Выкарыстоўваючы полнотелые сталёвую даўбешку, навіваюць спружыну квадратнага перасеку. Памер боку квадрата падбіраем такім чынам, каб атрыманая канструкцыя без працы праходзіла ва ўнутраную паражніну трубы.

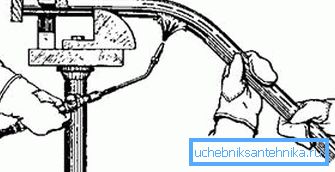

• Закладваем спружыну ў вобласць выгібу, пасля чаго выграваецца дэталь паяльной лямпай.
• Выкарыстоўваючы шаблон або круглую даўбешку падыходнага дыяметра, фарміруем дугу. Пры гэтым спружына ўнутры абароніць дэталь ад залому і захавае яе профіль.

Дадзеная методыка з'яўляецца даволі працаёмкай, паколькі выраб спружыны адымае шмат часу і сіл. З іншага боку, выкарыстоўваць эластычную ўстаўку можна шматкроць, так што апісаны спосаб цалкам падыходзіць для выканання маштабных работ.

Спосаб 4. Запаўненне пяском або вадой

Калі ж пад рукой няма падыходнай стальной дроту, а неабходнасць у вырабе дугі з трубчастай нарыхтоўкі стаіць даволі востра, варта скарыстацца адной з методык, якія прадугледжваюць ўнутранае запаўненне.

У якасці запаўняльніка можна выкарыстоўваць вадкасць:

• Перад тым як гнуць профільную трубу з медзі з тонкімі сценкамі (часам яны выкарыстоўваюцца ў ацяпляльных сістэмах), яе паражніну заліваем вадой, герметычна зачыніўшы абодва тарца.
• Пасля залівання выносім выраб на холад ці змяшчаем у маразільную камеру. Чакаем да таго часу, пакуль вада цалкам замерзне.
• Выкарыстоўваючы даўбешку або шаблон, вырабляем загін трубы, пасля чаго вымаем коркі і зліваем ваду.

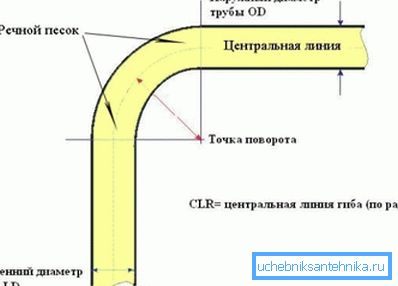

У цёплы час года, а таксама пры апрацоўцы таўстасценных нарыхтовак ваду замяняем пяском:

• Матэрыял прасейваем, выдаляючы ўсе забруджвання, пасля чаго старанна прокаливаем на агні.
• Адзін край нарыхтоўкі затыкаюць драўлянай коркам.
• Засынаем ў паражніну сухі пясок, старанна ушчыльняючы яго шляхам пастуквання па зямлі або варштата.
• Усталёўваем корак на іншы канец дэталі і выконваем гнуткі. Калі не спяшацца, то пясок за кошт падтрымання ўнутранага ціску не дазволіць сфармавацца ўнутранаму залому.

выснову

Калі вы хоць бы перыядычна працуеце з металам, то ведаць пра тое, як сагнуць профільную трубу без трубогиба, вам трэба абавязкова. Вядома, усе апісаныя метады не змогуць у поўнай меры замяніць якаснае прафесійнае абсталяванне, але ў крытычнай сітуацыі яны здольныя прыйсці на дапамогу, дазволіўшы вырашыць пастаўленую задачу максімальна аператыўна (см.также артыкул Дэфлектар на трубу - што гэта такое і навошта ён патрэбны).

Калі вы захочаце азнаёміцца ​​з тэхналогіяй апрацоўкі больш падрабязна, рэкамендуем праглядзець відэа ў гэтым артыкуле.
