Як сагнуць трубу з нержавейкі

Падчас будаўнічых, рамонтных і мантажных работ выкарыстоўваюцца трубы для пракладак каналізацый, газаправода, вадаправода, вентыляцыі, каналізацыі і г.д. У залежнасці ад месца эксплуатацыі ўжываюць трубы з розных матэрыялаў, розных таўшчыні, дыяметра і даўжыні. Пры гэтым не заўсёды ёсць магчымасць выкарыстоўваць калена або перахаднікі. У падобных выпадках даводзіцца згінаць трубу, у выніку яе можна пашкодзіць ці ўвогуле сапсаваць. Паколькі такі матэрыял як нержавеючая сталь валодае дастатковай трываласцю, мае працяглы час эксплуатацыі і не паддаецца ўплыву вільгаці, яго часта выкарыстоўваюць падчас мантажных работ. Таму ў дадзеным артыкуле разбяром, як сагнуць трубу з нержавейкі.

Сам працэс згінання металічных вырабаў можна падзяліць на два тыпу. Тэмпературны, калі нарыхтоўку або яе частка разаграваюць ці астуджаюць з наступным выгібам. Механічны, калі на нарыхтоўку ўздзейнічаюць з пэўнай сілай, выкарыстоўваючы спецыяльныя прылады або выгінаючы яе ўручную. Варта заўважыць, што нержавеючая сталь адносна тэхналагічны матэрыял і цяжкасцяў пры працы звычайна не ўзнікае.

Трубы з нержавеючай сталі нельга згінаць з папярэдніх нагрэвам (напрыклад, газавай гарэлкай або паяльной лямпай).

Выгіб як негатыўны фактар

Згінанне трубы з'яўляецца негатыўным фактарам для эксплуатацыйных характарыстык. Маюць месца розныя недахопы, якія залежаць ад матэрыялу, кута выгібу, прылады і метаду выгібу, ўнутранага дыяметра і таўшчыні матэрыялу. Да адмоўных наступстваў можна аднесці:

• змена радыусу выгібу падчас эксплуатацыі пад уздзеяннем тэмпературнага пашырэння або звужэння і механічнага ўздзеяння, з прычыны чаго назіраецца спружыністыя эфект;
• памяншэнне таўшчыні вонкавай сценкі ў месцы выгібу;

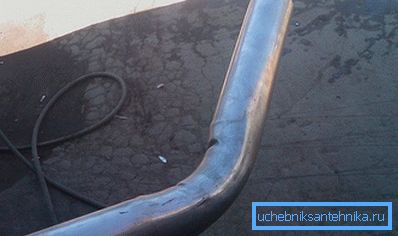

• з'яўленне рэзкіх заломаў або зморшчын у выглядзе гармонікі на ўнутранай сценцы выгібу;
• овализация? змена формы трубы і з'яўленне прасвету авальнай формы;
• павелічэнне ўздзеяння карозіі на ўнутранай і знешняй сценкі выгібу.

Пры праходзе рэчывы па ўнутранай паражніны трубы асаблівую ціск прыпадае на знешнюю сценку, таму пры мантажы ў месцах з праходжаннем вадкасцяў на высокіх цісках рэкамендуецца выкарыстанне калена, патаўшчэнні або трубу з больш тоўстымі сценкамі. Якая ўзнікла овализация таксама негатыўна ўплывае на трубы пры хуткім руху патоку вадкасці. У падобных месцах адбываецца звужэнне па адной восі і пашырэнне па іншай, што, у сваю чаргу, таксама павялічвае ціск на знешнюю сценку выгібу. Яшчэ трэба ўлічваць овализацию пры пракладцы труб у вузкіх месцах, так як яе шырыня ў месцы выгібу павялічваецца.

Прадухіліць овализацию і захаваць круглую форму пры халоднай гнуткія можна двума спосабамі. Першы, падтрымліваць сценкі знутры, выкарыстоўваючы ўнутраны абмежавальнік. Другі, падтрымліваць сценкі як знутры, так і звонку, ужываючы ўнутраны і знешні абмежавальнік. Унутраным абмежавальнікам можа служыць старанна ўтрамбаваны ў трубу пясок, гума, вада, смалы або лёгкаплаўкага матэрыялы. Галоўнае, гэта надзейна зачыніць адтуліны трубы, каб пры павелічэнні ціску падчас выгібу напаўняльнік не выпадаў вонкі. Па магчымасці рэкамендуецца шчыльна заварваць адтуліны труб.

Пры выкарыстанні другога спосабу цэласныя паказчыкі крыху вышэй, але для гэтага неабходныя спецыяльныя механічныя элементы або рэзервуары, якія звычайна выкарыстоўваюцца пры прамысловай вырабе труб. Калі ўжываць больш жорсткае і цвёрдае ўнутранае напаўненне, захаваецца больш круглая форма прасвету, таму іх выкарыстоўваюць часцей. Але пры выкарыстанні пругкіх напаўняльнікаў, вонкавая бок у меншай ступені паддаецца расцяжэння.

спосабы гнуткія

На вытворчасці, калі прыходзіцца гнуць трубы з нержавеючай сталі, звычайна выкарыстоўваецца халодная гнуткая па прычыне вышэйшых паказчыкаў рэнтабельнасці, а ў выпадках, дзе неабходная гарачая гнуткая, часта больш выгадна проста адразу выліць неабходную форму. Таму далей прыведзены спосабы халоднай гнуткія, тым больш што большасць тэхналогій не моцна адрозніваецца ад гарачага спосабу.

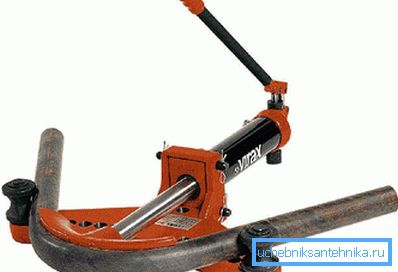

Гнуткая з выкарыстаннем двух апор

Нарыхтоўка ўкладваецца паміж двух апор такім чынам, каб першая апора ўтрымлівала, а другая была апорнай. Пры ўздзеянні шрубавага або гідраўлічнага прэса або дамкрата далей другой апоры адбываецца выгін. Дадзеным спосабам можна гнуць трубы дыяметрам да 350 міліметраў. Абсталяванне валодае дастатковай прастатой і можа выкарыстоўвацца непасрэдна ў месцах мантажу.

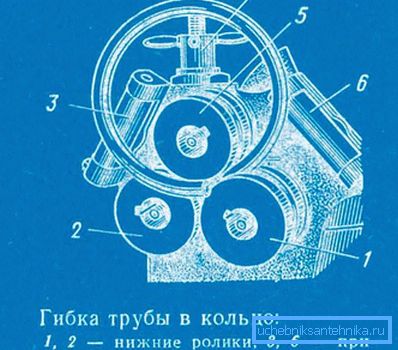

Вальцевание

Такі метад выкарыстоўваецца, калі трэба атрымаць кольца або спіраль з трубы невялікага дыяметра. Нарыхтоўка з дапамогай механічных крапяжоў і штурхача прасоўваецца праз верцяцца ролікі, пасля чаго набывае неабходную крывулю.

Гнуткая з дапамогай раскочванні

У дадзеным выпадку нарыхтоўка замацоўваецца і вырабляецца раскочванні ў пэўных месцах з дапамогі спецыяльных шарыкаў. Падобны працэс можа адбывацца як з вонкавай часткі - абмотванне, так і з унутранай - раскочванні. У выніку труба набывае трохкутную форму з круглявымі бакамі.

гнуткая Намотванне

Гэты метад атрымаў шырокае распаўсюджванне ў прамысловай вытворчасці з-за адноснай прастаты пры невялікіх выдатках энергіі і выхаду якаснай прадукцыі. У дадзеным выпадку выкарыстоўваецца ўнутраныя напаўненне, часцей за ўсё ім з'яўляецца металічны канат Дзіметрыя меншым на 0,1-0,5 мм, чым унутраны дыяметр нарыхтоўкі. Канат пры выгібах можа пакінуць след на ўнутранай паверхні трубы, таму выкарыстоўваюць тросы з тонкіх сплеценых металічных валокнаў няцвёрдых марак метала. Таксама пры ўжыванні дадзенага метаду неабходная змазка паміж ліной і ўнутранай паверхняй, якой звычайна з'яўляецца машыннае масла ці антыкаразійная мыльная эмульсія. Можна згінаць трубы дыяметрам ад 10 да 425 міліметраў у розных плоскасцях. Таму пры вялікіх дыяметрах трос не выкарыстоўваецца, а пры магчымасці замяняецца сыпкім або вадкім рэчывам.

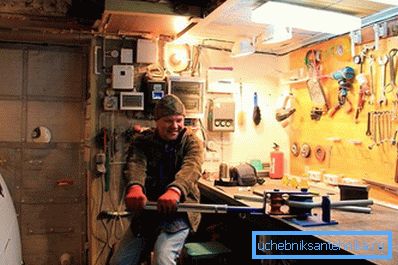

Гнуткая з дапамогай абкаткі

Метад складаецца ў тым, што вакол роліка або апоры неабходных габарытаў рухаецца абкатваюць ролік, паміж імі кладзецца нарыхтоўка і атрымліваецца выгін. Падобным спосабам можна працаваць з трубы дыяметрам да 150 міліметраў з тоўстымі сценкамі.

Гнуткая з дапамогай ўнутранага гідрастатычнага руху

У дадзеным выпадку ў трубу запампоўваецца вадкасць, звычайна гэта вада або алей, і шчыльна зачыняецца заглушкамі. Пасля ўнутры ствараецца ціск, і нарыхтоўка становіцца больш людскую для механічных выгібаў.

ручной спосаб

Ва ўмовах хатняга будаўніцтва лепш выкарыстоўваць спецыяльныя трубогибы. Але неабходна ўлічваць магчымыя непажаданыя наступствы, апісаныя вышэй.

Савет! Для меншай дэфармацыі прасвету варта выкарыстоўваць унутраныя напаўняльнікі.

Таксама рэкамендуем вам азнаёміцца ​​з артыкуламі, у якіх апісаны метады згінання іншых труб:

• Як сагнуць медную трубу.
• Як сагнуць поліпрапіленавую трубу.
• Як сагнуць металлопластіковые трубу.
• Як сагнуць профільную трубу ў хатніх умовах.

відэа

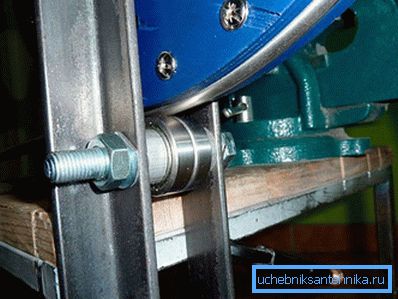

У гэтым відэа паказана, як можна сагнуць нержавелую трубу на самаробнай трубогибе:

Гнем трубу з лёдам ўнутры і без яго. У гэтым роліку вы ўбачыце розніцу:
