Як ўрэзаць трайнік ў металлопластіковые трубу

Пры эксплуатацыі сучасных водаправодных магістраляў нярэдка ўзнікае неабходнасць у падключэнні да іх дадатковых бытавых прыладаў (пральнай або посудамыйнай машыны, напрыклад). У гэтым выпадку ніяк не абысціся без так званай фітынгавых урэзкі ў дзейсную магістраль, якая можа быць арганізавана з дапамогай спецыяльнага траяка, якая забяспечвае атрыманне адгалінаванні ад асноўнага трубаправода.

Але перад тым як ўрэзаць трайнік ў металлопластіковые трубу пажадана азнаёміцца ​​з існуючымі відамі фітынгавых злучэнняў, а таксама з парадкам іх ўладкавання.

Віды фітынгавых злучэнняў

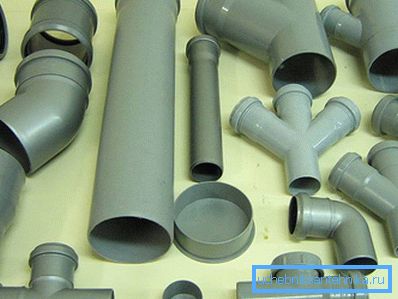

віды фітынгаў

Пры ўрэзцы фітынга-траяка ў разрэзаную металлопластіковые трубу, як правіла, выкарыстоўваюцца такія вядомыя спосабы афармлення злучэнняў, як абціскаючы, апрасоўка або пасадка на разьбярства.

У адпаведнасці з існым прыёмам могуць прымяняцца два выгляду фітынгавых траяка, а менавіта:

  1. Компрессіонные.
  2. Абціскныя.

Акрамя названых асноўных мадыфікацый для урэзкі ў металлопластіковые трубы могуць прымяняцца і камбінаваныя траякі, працоўныя часткі якіх афармляюцца пад розныя віды злучэнняў.

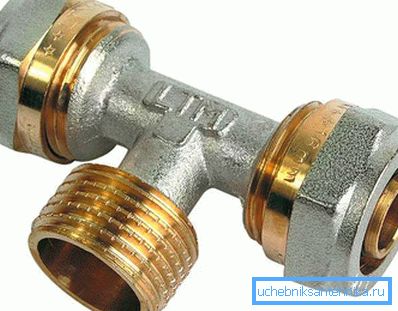

З цанговым злучэннем і вонкавай разьбой

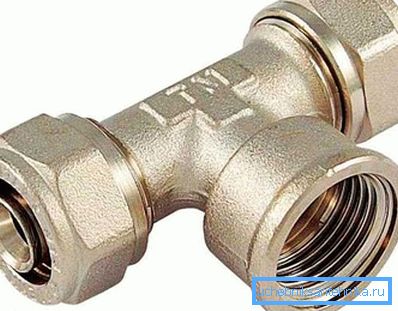

З цанговым злучэннем і унутранай разьбой

Падобнае разнастайнасць выкарыстоўваюцца злучэнняў дазваляе працаваць як з раздымнымі (абціскны гайка і разьба),

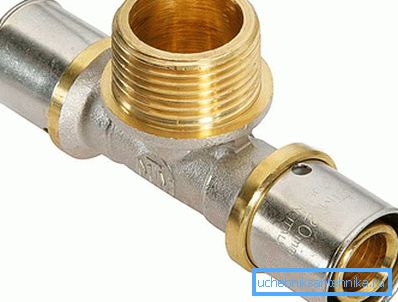

З абціскны злучэннем і вонкавай разьбой

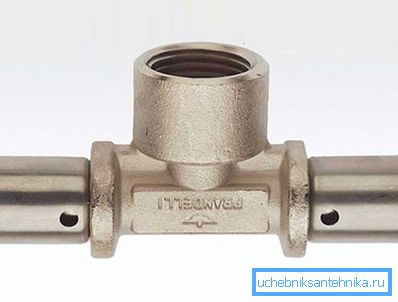

З абціскны злучэннем і унутранай разьбой

так і з неразъемными (прэс-гільза) мантажнымі схемамі, што павышае функцыянальнасць ўладкоўвацца вузла.

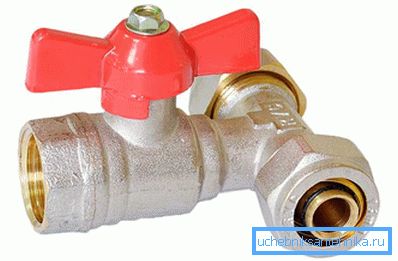

Кран-трайнік

Так, пры выкарыстанні траяка з адной унутранай разьбой і двума абціскны гайкамі ў сістэму можна будзе падключаць не толькі пральную машыну ці посудамыйнай апарат, але і любы вымяральны прыбор з разьбовым штуцером.

Канструкцыі траякоў і іх мантаж

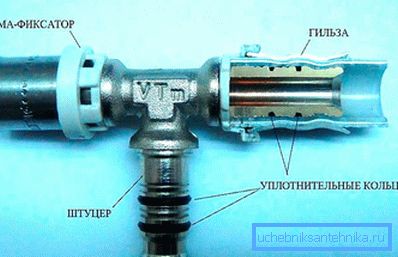

Прэс-фітынг на разрэзе

Большасць тыпавых фітынгавых траяка, якія ўжываюцца пры ўрэзцы ў металлопластіковые трубы, вырабляюцца з латуні або бронзы ліццёвым спосабам. Выкарыстоўваюцца ў іх ўшчыльняючымі элементы (контргайкі і абціскныя кольцы) таксама вырабляюцца з бронзы. Асобныя віды такіх ўшчыльняльнікаў могуць выконвацца як з гумы, так і з сучасных пластычных палімераў.

Савет! На будаўнічым рынку ў продажы ёсць больш танныя траякі, вырабленыя з сілуміну, але з прычыны іх нізкай якасці попытам яны не карыстаюцца. Прафесіяналы такімі фітынгамі не карыстаюцца.

Так, прэс-гільзы траякоў, урэзаўся ў металлопластіковые трубы, вырабляюцца, як правіла, з нержавеючай тонкаліставы сталі. Іх латуневыя адліваныя корпуса звычайна камплектуюцца ўшчыльняльнікамі з пластычных палімераў.

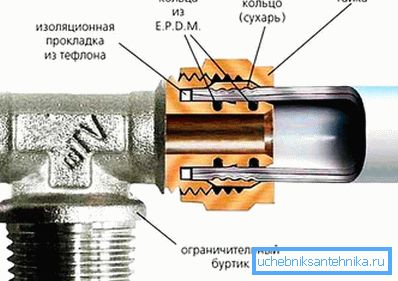

Абціскны фітынг у разрэзе

Пры бытавой ўрэзцы траяка ў металлопластіковые трубы часцей за ўсё выкарыстоўваюцца злучэння абціскны або опрессовочное тыпу. Для іх адукацыі ў першым выпадку прымяняюцца заціскныя фітынгі, а ў другім - прэс-фітынгі.

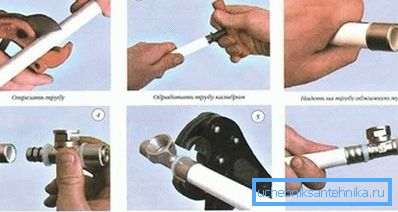

Тэхналагічныя прыёмы, якія выкарыстоўваюцца пры падрыхтоўцы названых тыпаў сучляненняў, маюць шмат падобных рысаў. Пры гэтым рэалізацыя першага з іх мяркуе паслядоўнае выкананне наступных мантажных аперацый:

  • спачатку труба разразаецца ў месцы ўрэзкі пад вуглом у 90 градусаў да сваёй падоўжнай восі;
  • затым абодва атрыманых тарца права так званым калібрам, якія надаюць зрэзах працоўны выгляд (яны не павінны мець якіх-небудзь няроўнасцяў і задзірын);
  • пасля гэтага на тарцах труб размяшчаюцца контргайкі з абціскны кольцам-гільзай, пасля чаго да іх паслядоўна пристыкуются абодва ніпель (унутраныя штуцеры) мантаванага фітынга;
  • на заключнай стадыі работ застанецца толькі зафіксаваць трубныя часткі злучэнняў на ніпель, ушчыльніўшы месцы іх сучлянення з дапамогай абціскных гільзаў.

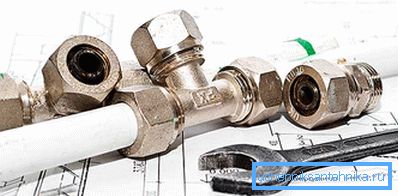

Падрыхтоўка да злучэння

Адразу адзначым, што для адукацыі надзейнага цангового злучэння корпус мантаванага фітынга павінен утрымлівацца падчас абціскання развадным ключом. Ну а для зацяжкі самой абціскны гайкі лепш за ўсё скарыстацца ражковым ключом.

Паслядоўнасць працы з прэс-фітынгамі

Парадак утварэння прэс-фітынгавых сучлянення адрозніваецца ад ужо разгледжанага намі раней. Тут не спатрэбяцца звыклыя ключы, так як спатрэбіцца спецыяльны інструмент - прэс-кляшчы, з дапамогай якіх устаўленыя ў трайнік трубы абціскаюць. Так атрымліваецца неразборное злучэнне.

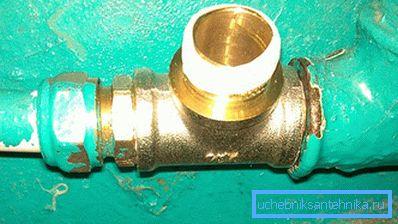

Падлучэнне металлопластіковые трубе да металічнай

Для атрымання стандартнага разьбовага злучэння мантаваны фітынг проста ўкручваецца на згон трубы, працоўны ўчастак якой (з загадзя падрыхтаванай вонкавай разьбой) папярэдне ўшчыльняецца стужкай ФУМ. Яшчэ раз адзначым, што разьбовае злучэнне фітынгаў з металлопластіковых трубамі выкарыстоўваецца вельмі рэдка.

відэа

Паглядзіце навучалае відэа па працы з металлопластіковых трубамі. Вы азнаёміцеся з мантажом прэс-фітынгаў, рэзкай труб і ўбачыце, як працаваць з прыладай:
