Як варыць трубы электразваркай: пакрокавая інструкцыя

Прымяненне электразваркі з'яўляецца адным з даступных спосабаў злучэння металічных труб. Дзякуючы выкарыстанню гэтага метаду можна атрымаць герметычнае і трывалае злучэнне элементаў у сістэму, якое здольна выконваць свае функцыі на працягу доўгага часу. Аднак для таго каб менавіта так і было, зварачнае шво павінен быць максімальна якасным. Паспяховасць выканання работ залежыць ад цэлага шэрагу фактараў, у ліку якіх можна згадаць і якасць саміх труб, і правільны выбар электродаў і кваліфікацыя зваршчыка.

апісанне работ

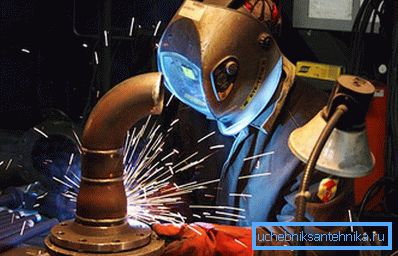

Приваривание фланца да трубы

Перш за ўсё, неабходна ў агульных рысах вызначыць сутнасць маючых адбыцца работ. Электрадугавой зваркай прынята называць працэс злучэння металічных вырабаў паміж сабой, дзякуючы лакальнаму награванню металаў да тэмпературы плаўлення. Сутнасць метаду заключаецца ў наступным:

  1. Зварачны апарат падключаецца да крыніцы электрасілкавання.
  2. Пасля пераўтварэнні току ён паступае да электрода.
  3. Пры набліжэнні электрода да зварваецца элементу ўзнікае электрычная дуга, тэмпература якой складае каля 7000? C, што перавышае тэмпературу плаўлення большай частцы металаў.
  4. Пад уздзеяннем электрычнай дугі, метал зварваюць частак і метал, які ўваходзіць у склад электрода, пачынаюць плавіцца.
  5. Утвараецца так званая зварачная ванна, у якой расплаўленыя часткі матэрыялаў змешваюцца, а які з'явіўся пры расплаўленні дзындра ўсплывае.
  6. Па меры астывання месца ўздзеяння электрычнай дугі утворыцца зварачнае шво.

Што тычыцца варыянтаў ажыццяўлення разгледжанага працэсу, то можна вылучыць ручной, паўаўтаматычны і аўтаматычны спосаб.

Немалое значэнне мае правільны выбар электродаў у залежнасці ад таўшчыні сценак зварваецца элементаў і ў некаторай ступені шырыні шва. Тут трэба сказаць, што для таго каб вызначыцца з гэтым параметрам варта ведаць, што для зварвання трубы з таўшчынёй сценак 1,5 мм падыдзе электрод O 2-3 мм.

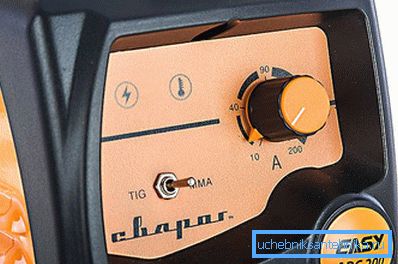

Сілу току можна змяняць у вялікіх параметрах

А таксама нялішнім будзе згадаць, што ў залежнасці ад абранага дыяметра электрода павінна выбірацца і сіла току, да яго падаваная. Так, напрыклад, калі дыяметр складае 2,5 мм, то неабходна стварыць ток, сілай не менш за 80 ампер. Калі ж дыяметр роўны 3 мм, то сіла току павінна складаць ужо 110 ампер. Калі ўмовы парушыць ў меншы бок, гэта значыць не падаць ток дастатковай сілы, то электрод не будзе плавіцца, а значыць, не адбудзецца зварвання. Калі ж падаць ток большай, чым трэба сілы, то стрыжань электрода пачне плавіцца хутчэй, што пацягне павялічаны расход матэрыялу і створыць пэўныя нязручнасці ў працы.

Віды зварачных швоў

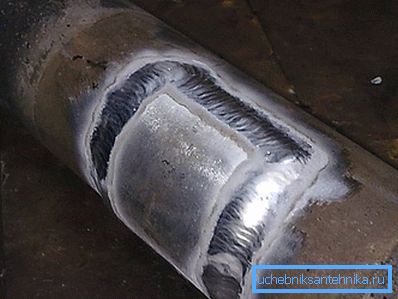

Да трубе прывараны латка

Якасць зварачнага шва залежыць ад кірунку і велічыні дугі. Занадта доўгая дуга выкліча распырскванне металу па паверхні трубы, а шво атрымаецца сітаватым. Такі шво не падыдзе для вадаправода або ацяплення, так як праз якія ўтварыліся пары будзе працякаць вада. Падчас зваркі існуе тры напрамкі дугі. Давайце разгледзім, як правільна іх выбіраць:

  1. Першы метад накіраваны на паступальны рух электрода па восі. У гэтай сітуацыі дуга паміж трубой і электродам выконвае аптымальныя ўмовы для якаснага шва. Запалены электрод павінен мець пастаянную даўжыню дугі і рухацца ўздоўж восі.
  2. У падоўжным перамяшчэнні электрода на зварачным шве утворыцца грудок у выглядзе канатика вакол трубы. Шырыня шва на 3 мм больш дыяметра электрода, а таўшчыня прама прапарцыйная хуткасці перамяшчэння электрода. Але такі вузкі выгляд шва не вельмі моцны, таму падчас зваркі электрод трэба вадзіць і па гарызанталі, дадаючы папярочны шво.
  3. Папярочны шво атрымліваецца падчас руху электродам папярок зварваецца стыку труб, у выглядзе вагальных рухаў. Шырыня шва вызначаецца індывідуальна для кожнага стыку. Папярочны шво ад электразваркі можа быць у 5 разоў больш дыяметра выкарыстоўванага электрода.

Пры стыкоўцы двух краёў павінны быць беражкі. Падчас зваркі абза проплавляется, і атрымліваецца дужы шво.

правядзенне работ

Спецвопратка для зваршчыкаў

Перад пачаткам зварачных работ трэба надзець спецвопратку, падрыхтаваць зварачных маску і пальчаткі. Падрыхтуйце месца для зваркі. Прыбярыце усе лёгкаўзгаральныя прадметы. Вам спатрэбіцца шчотка па метале для зачысткі паверхні трубы і малаток, каб аббіваюць шлак. Ну і, натуральна, сам зварачны апарат, і правільна падабраныя электроды.

Падчас куплі электродаў прачытайце інструкцыю на пакаванні. Завод-вытворца паказвае на сваім тавары правілы працы і прызначэнне дадзенага выгляду электродаў. Дыяметр электрода і сілу току падбіраюць шляхам разліку. На кожны 1 мм таўшчыні электрода патрабуецца сіла току, складнік ад 30 да 40 ампер. Што тычыцца інвертарнага зварачных апаратаў, то ў гэтым выпадку для 3 мм электрода неабходная сіла току складзе 80 А. Гэтыя параметры падыдуць для зварвання металу, а для яго рэзкі трэба павялічваць сілу току да 100 А.

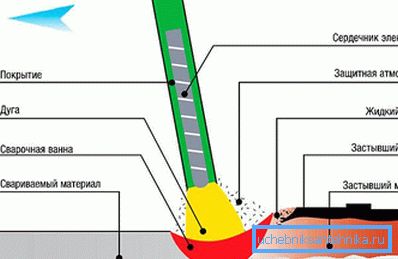

Схема накладання шва электразваркай

Пачынаць працу трэба з замацавання абедзвюх труб, каб пазбегнуць зрушэння шва. Устаўленым у трымальнік электродам запаліце ​​дугу і паспрабуйце праварыць кароткі ўчастак. Электрод павінен мець кут нахілу 70? ў адносінах да зварваецца паверхні і зазор каля 2-4 мм. Адразу неабходна абмовіцца, што гэтыя паказчыкі носяць вельмі прыблізны характар ​​і аптымальныя значэння ў канкрэтным выпадку падкажа толькі досвед.

Савет! Падчас правядзення работ нельга дапускаць дотыкаў электродам паверхні труб інакш будзе адбывацца яго прыліпанне.

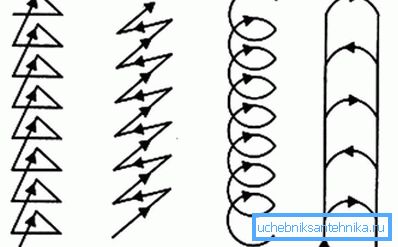

Віды зварных швоў
Што тычыцца непасрэдна працэсу накладання шва, то тут можна дадаць, што для злучэння труб можна выкарыстоўваць варыянт, пры якім электрычная дуга раўнамерна ссоўваецца ўздоўж зварваецца стыку, пры гэтым электрод здзяйсняе падковападобныя руху. Кожны наступны «віток» шва, размяшчаецца крыху ніжэй папярэдняга. Пры правільным правядзенні работ атрымліваецца трывалае і герметычнае злучэнне.

Перад тым як прыняць рашэнне аб правядзенні работ, неабходна максімальна падрыхтавацца. Тут не будзе лішнім ні вывучэнне тэарэтычнай боку пытання, ні прагляд адпаведных відэа, ні асабістыя кансультацыі са спецыялістамі.
