Як выявіць працёк у пластыкавым вадаправодзе

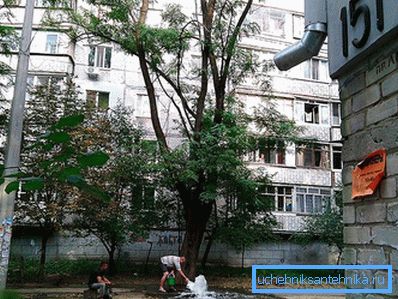

Вада гуляе важную ролю ў жыццядзейнасці чалавека. Вадаправод, у сваю чаргу, выконвае галоўную функцыю па транспарціроўцы вады ад крыніцы да спажыўца. Для будаўніцтва вадаправода ўжывалі трубы, вырабленыя з металу або чыгуну. У цяперашні час, на змену ўжо звыклым нам вадаправодным трубах, прыйшлі больш новыя, удасканаленыя мадэлі труб, вырабленыя з пластыка. Спажыўцу прадастаўлена вялікая разнастайнасць пластыкавай вадаправоднай трубы, адрозніваюцца не толькі па дыяметры, але і па ўмовах мантажу. І, хоць пластыкавая труба мае большы тэрмін службы, чым металічная, усё роўна бываюць сітуацыі, калі ў ёй з'яўляецца цечу.

Уцечку вады абавязкова трэба шукаць і ўстараняць. Бо акрамя матэрыяльнага ўрону, яшчэ і зніжаецца ціск у магістралі. Гэты фактар ​​пагаршае працэс дастаўкі вады спажыўцу. У металічным вадаправодзе уцечку шукалі, выкарыстоўваючы генератар сігналу. Яго падключалі да металічнай магістралі і пасылалі спецыяльны сігнал, які на паверхні ўлоўліваў прыёмнік. Па пластыкавай трубе такі сігнал перадаць немагчыма. Але ўсё ж, існуюць метады па пошуку уцечак. Каб разабрацца, як выявіць працёк у пластыкавым вадаправодзе, давайце разгледзім некаторыя з іх.

Метады пошуку уцечкі вады

1. Першы метад заснаваны на ўжыванні адчувальных мікрафонаў. Калі ў вадаправоднай трубе ўтвараецца трэшчына, вада пад уздзеяннем высокага ціску выцякае вонкі, ствараючы пры гэтым своеасаблівы шум. Уцечка вады на металічным вадаправодзе стварае гук высокай частоты. А на пластыкавым вадаправодзе ствараецца гук нізкай частаты. Вось з дапамогай гэтых мікрафонаў, якія настроены на розную частату, гукі улоўліваюцца з зямлі, паказваючы на ​​месца ўцечкі вады.
2. Другі метад заснаваны на карэляцыі шуму. Гэты электронны выгляд пошуку выконваецца з ужываннем карэляцыйнага течеискателя. Два мікрафона мацуюцца ў двух кропках вадаправода і перадаюць частату шуму на прыбор. З дапамогай праграмы, прыбор апрацоўвае дадзеныя з мікрафонаў і разлічвае гук пік з абодвух бакоў. Гэты гук паказвае на месцазнаходжанне уцечкі вады.
3. Трэці метад заснаваны на запаўненні ўчастка трубаправода бяспечным газам. У асноўным гэта сумесь азоту 95% і вадароду 5%. З-за малой колькасці малекул вадароду, газы выходзяць з якая ўтварылася расколіны ў трубе. Яны накіроўваюцца ўверх праз пласты грунта. Могуць пракрасціся праз асфальт і нават бетон. На паверхні гэты газ ўлоўліваюць адмысловымі датчыкамі, якія і паказваюць на месца ўцечкі вады.
4. Чацвёрты метад пошуку можна назваць механічным. Ён заключаецца ў вымярэнні ўчастка трубы ціскам. Бярэцца асобны ўчастак вадаправода і ўздоўж трубы з абодвух бакоў ўстаўляюцца спецыяльныя падушкі. Яны надзімаюцца і цалкам запячатваюць трубу. У запячатаны ўчастак трубы нагнятаецца ціск паветра і праз некаторы час вымяраецца. Калі ціск засталося нязменным, значыць, у гэтым участку ўцечкі вады няма. Ну а калі ціск ўпала, значыць, пошук вядзецца ў дакладным напрамку. Далей падушка перасоўваецца ўздоўж трубы, і зноў напампоўваецца ціск. Гэтая працэдура выконваецца да таго часу, пакуль не будзе выяўлена кропка уцечкі вады.

Разгледзеўшы чатыры метаду па пошуку уцечак ў пластыкавых вадаправодах, можна вылучыць другі метад. Ён абгрунтаваны навуковым падыходам і больш выкарыстоўваецца на практыцы. Таму давайце трохі падрабязней разгледзім, што ён з сябе ўяўляе.

карэляцыі шуму

Вада, якая выходзіць з адтуліны вадаправоднай трубы, стварае шум. Ён суправаджаецца вібрацыйных і акустычнымі сігналамі, што распаўсюджваюцца па вялікім участку вадаправода. Каля месца ўцечкі, гэты сігнал распаўсюджваецца і на грунт. На характарыстыкі сігналу ўплывае ціск падаецца вады, дыяметр і таўшчыня сценак трубы, памер уцечкі вады і матэрыял, з якога выраблена труба.

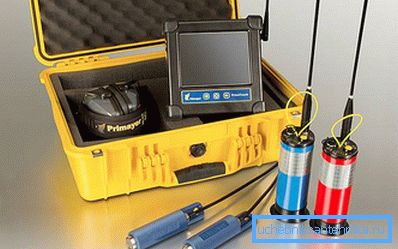

Для аналізу дадзеных сігналаў прымяняюцца карэляцыйныя течеискатели. Сігнал вымяраецца гідрафон і акселерометрам, і пасля пераўтварэння паступае на аналіз течеискателю. Прынцып працы течеискателя заключаецца ў карэляцыі паступілі сігналаў з двух датчыкаў, устаноўленых на двух краях вадаправода. Калі на гэтым участку знаходзіцца ўцечка вады, у галіне гістаграмы ствараецца упэўнены пік.

На аснове апрацаваных дадзеных, вылічаецца дакладнае месца ўцечкі ад першага датчыка. Яно вылічваецца па формуле: L₁= (D-vt _{затрымкі}) / 2.

• L₁ - адлегласць ад першага датчыка да ўцечкі на вадаправодзе;
• D - агульная адлегласць паміж двума датчыкамі, усталяванымі на двух баках ўчастка вадаправода;
• v - хуткасць распаўсюджвання гуку па вадаправода;
• t _{затрымкі} - час затрымкі, вылічыў зыходзячы з сігналаў ўзаемнай карэляцыі.

Дакладнасць разліку месца ўцечкі вады залежыць ад тыпу датчыкаў, правільнага іх месца ўстаноўкі і дакладнай апрацоўкі сігналу.

відэа

У гэтым відэа дэманструецца, як працуе сеткавая сістэма выяўлення працёкаў:
