Як выкарыстоўваецца профільная алюмініевая труба

Алюмініевы металапракат на сённяшні дзень заняў досыць вялікую нішу будаўнічага рынку, гэта сельская гаспадарка, прамысловасць вытворчасць і нават дызайн і ва ўсім гэтым не апошняе месца займае прастакутная, круглая і квадратная труба з алюмініевага профілю.

Такой папулярнасцю дадзены каляровы метал і яго сплавы карыстаецца цалкам заслужана, бо ён мае высокую ўстойлівасць да карозіі, трываласць, пластычнасць, невялікую шчыльнасць, неўспрымальнасць да намагнічвання і невялікую удзельную масу.

Квадратны і прастакутны алюмініевы профіль

Ніжэй мы звернем больш увагі на якасці такога профілю, яго ўласцівасці, ўжыванні, а таксама прадэманструем вам відэа ў гэтым артыкуле.

Знаёмства з профілем

Параметры: шырыня / вышыня / таўшчыня сценкі (мм) Пакрыццё: Анод 15 мкм Даўжыня (м) Маса метра пагоннага (кг)
100x20x2,0 - 3,0 1,21
20x10x1,5 + 6,0 0,219
20x10x1 + - 3,0-6,0 0,15
24,4x189x1,2 + - 3,0-6,0 0,253
30x18x1,5 - 6,0 0,363
30x20x1,5 + 6,0 0,382
30x20x1,5 - 6,0 0,382
30x20x2,0 + 6,0 0,495
30x20x2,0 - 6,0 0,495
30x20x2,0 + - 3,0-6,0 0,5
40201,2 R3 + - 3,0-6,0 0,362
40x20x2,0 + - 3,0-6,0 0,607
40x20x2,0 - 6,0 0,607
40x20x2,0 + 6,0 0,607
40x20x2,0 R1,6 + - 3,0-6,0 0,599
5030ч2? 0 + 6,0 0,824
50x30x2,5 + - 3,0-6,0 1,016
50x20x2,0 + - 6,0 0,71
50x30x2,0 + - 6,0 0,824
60x30x2,0 + 6,0 0,932
60x40x3,5 + 6,0 1,8
60x40x3,5 - 6,0 1,8
80x20x2,0 + 6.0 1,04
80x40x2,0 - 6,0 1,248
80x40x2,0 + 6,0 1,256
80x40x2,0 + - 3,0-6,0 1,256

Табліца профіляў са сплаву АД31Т5

Алюмініевыя сплавы і іх фізічныя ўласцівасці

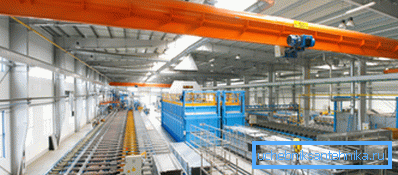

пракатны цэх

Заўвага. Сплавы па сваіх фізічных уласцівасцях практычна не адрозніваюцца ад чыстага, металу, але іх кошт становіцца менш, такім чынам, вытворчасць профілю з іх з'яўляецца больш выгадным і практычным.

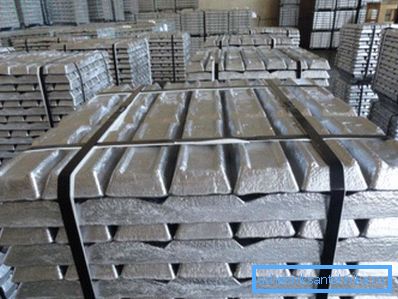

алюмініевыя чушка
  • Так, легіраванне не аказвае ўплыву на модуль зруху і пругкасць, напрыклад, дзюралюмініем L16T мае амаль аднолькавую пругкасць з Al: AS (E = 7100 кгс / мм2). Тым не менш, мяжа цякучасці сплаву на некалькі парадкаў вышэй цякучасці чыстага Al, такім чынам, сплавы могуць выкарыстоўвацца для стварэння канструкцыйных матэрыялаў з розным узроўнем нагрузкі. Гэта таксама датычыцца профілю любой канфігурацыі і любога перасеку, напрыклад, 20х20 мм, 4040 мм, 2040 мм і гэтак далей. (Гл. Таксама артыкул Альтанка з профільнай трубы: асаблівасці.)
  • Калі чысты AL вельмі пластычны і яго расцяжэнне да крытычнага стану, гэта значыць, да разрыву, можа складаць 40-50%, але пры гэтым яго трываласць складае ўсяго 60-70МПа, што вельмі мала для прымянення канструкцыйных вырабаў у будаўніцтве. Затое сплавы ўжо значна трывалей і тут пластычнасць матэрыялу можа паніжацца, але пры гэтым мяжа трываласці ўзрастае ад 2-ух да 5-ці раз, а гэта ўжо досыць, каб такі профіль стаў пажаданым кампанентам на будаўнічых аб'ектах. Акрамя таго, матэрыял мае вельмі высокую электра-і цеплаправоднасць - сярод каляровых металаў такія паказчыкі больш высокія толькі ў срэбра і золата.

Заўвага. Найбольш запатрабаванымі на будаўнічым рынку можна назваць сплавы серыі 6xxx - гэта прыкладна, 75% усёй мэтавай прадукцыі. Найбольшай папулярнасцю карыстаюцца маркі 6060 (6063) - АД31 і 6061 - АД33, 6005 і 6082 (АД35), а таксама 1050 (АД0), 2017 (Д1), 2014 (АК8), 2024 (Д16), 3003 (АМЦ), 5083 (АМг4,5), 6101, 7005 (1915), і 7075.

класіфікацыя профіляў

Заўвага. У агульным разуменні пад алюмініевым профілем маюць на ўвазе прэсаваныя элементы, але акрамя іх існуе таксама і літае вытворчасць.

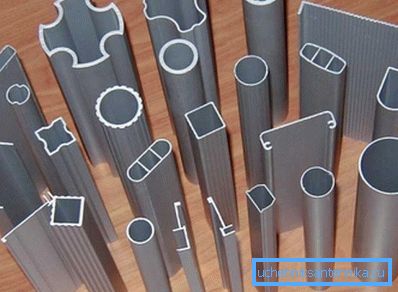

Фота разнавіднасцяў канфігурацыі перасекаў

Пры выбары алюмініевага профілю для будаўніцтва варта ўлічваць не толькі яго памеры, але і тэхнічныя характарыстыкі, калі гэта толькі не элемент дэкарацыі, які проста павінен быць прывабным і радаваць вока.

А вось сплаў aluminium для апорных канструкцый вызначаецца па некалькіх параметрах, такім як мяжа трываласці і пластычнасці, адноснае звужэнне, глейкасць, Каразійная, электраправоднасць, цеплаўстойлівасць, а таксама ступень нагартовки і тэрмаапрацоўкі. Пры продажы прадукцыі ў краме такія прадукты павінна суправаджаць інструкцыя ад завода-вытворцы, дзе пазначаны ўсе гэтыя дадзеныя.

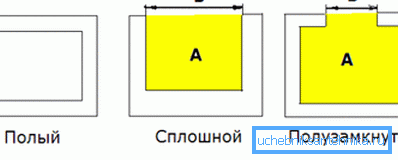

тыпы профіляў

Увесь сортамент па алюмініеваму профілю адрозніваюць ў згодзе з ДАСТ 22233-2001, а таксама ЕN 755-9 і EN 12020-2, дзе з падпадзяляюць на полыя, суцэльныя, C-вобразныя, П-вобразныя варыянты, а таксама профілі, дзе канец адкрыты .

Так, да полым вырабам належаць узоры, якія маюць не менш за адну паражніны, замкнёнай ў папярочным перасеку, тады як суцэльныя - замкнёных паражнін не маюць наогул. А вось, адкрыты канец можа апынуцца ў кожнага з гэтых тыпаў, і ў спадзіста, і ў суцэльнага, як гэта відаць з верхняга малюнка.

Полы варыянт можа таксама мець вуснах або полузамкнутые паражніны, зрэшты, іх так звычайна і завуць - напаўадчыненымі або полузамкнутыми. Тут паражніну замыкаецца толькі часткова, напрыклад, алюмініевая профільная прастакутная труба (квадратная, круглая), дзе ўваход ёсць толькі з аднаго боку.

Для вытворчасці полых і полузамкнутых мадэляў ўжываецца тры тыпу матрыц - масток (bridge), портхол (porthole) і крыжавіна (spider). Асаблівасцю такога вырабу можна назваць наяўнасць аднаго або некалькіх зварачных швоў, якія ўтвараюцца з-за цякучасці металу, які знаходзіцца мастоў, якія падтрымліваюць апраўку.

Пасля праходу праз масткі ў адмысловай камеры за кошт вялікага ціску, а таксама высокай тэмпературы зноў адбываецца зварка металу, а вось для суцэльнага профілю адбываецца прэсаванне на суцэльных дысках.

катэгорыі складанасці

У верхняй табліцы вы бачыце класіфікацыю розных прэсаваных профіляў ў залежнасці ад ступені складанасці іх вытворчасці. Усе катэгорыі размяшчаюцца ў парадку ўзрастання, дзе A -самы просты варыянт, а N - самы складаны. (Гл. Таксама артыкул Лесвіца з профільнай трубы: асаблівасці.)

заключэнне

У заключэнне можна сказаць, што калі вы хочаце сваімі рукамі сабраць якую-небудзь канструкцыю з алюмініевага профілю, то найбольш трывалай яна будзе ў адпаведнасці з узрастаннем катэгорыі складанасці. Вядома, пры гэтым павялічваецца кошт матэрыялу, але, ад гэтага нікуды не дзенешся.
