Як вырабляецца рэзка труб: прынцып выканання

Дл трубаправодаў рознага прызначэння патрэбна падганянне матэрыялаў і ў наш час могуць быць для гэтага выкарыстаны розныя спосабы фрагментацыі, напрыклад, лазерная рэзка труб, як адзін з самых дакладных відаў апрацоўкі дэталяў. Існуюць і іншыя метады, асновай якіх можна назваць безогневую рэзанне, гэта значыць, гэта азначае, што разакі тыпу газавай гарэлкі або бензарэза не прымяняюцца, што істотна павялічвае дакладнасць падганяння.

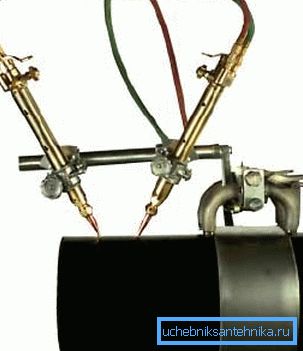

Істужачная машына для рэзкі труб

Пра такія агрэгатах і спосабах іх выкарыстання мы пагаворым ніжэй, а таксама дамо вам тэматычную дэманстрацыю відэа ў гэтым артыкуле.

фрагментацыя труб

Заўвага. Самым простым інструментам для рэзкі сваімі рукамі ў хатніх умовах можна назваць ножовку па метале. Але такім інструментам можна рэзаць толькі профілі з невялікім перасекам, да таго ж, з дапамогай палатна вельмі складана вытрымаць роўную лінію па ўсім перыметры, таму, такі спосаб мы разглядаць не будзем.

віды абсталявання

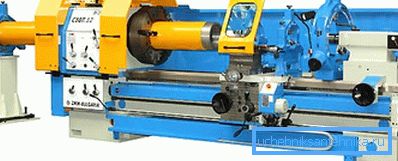

Мадэль САСТА (Расія)
  • Такое абсталяванне для рэзкі труб, як станок на верхняй фатаграфіі, можа вырабляць такарнага апрацоўку труб, калон і розных дэталяў трубаправода, што вельмі неабходна ў геолагаразведцы, нафта-, газа- і горнаабагачальнага прамысловасці, у машынабудаванні. Такі станок выбіраюць з улікам наступных параметраў: перасек адтулін шпіндзеля; адлегласць паміж двума цэнтрамі; максімальнае перасек дэталі для апрацоўкі; наяўнасць або адсутнасць паўаўтамата для нарэзкі разьбы; ўстойлівасць станіны.

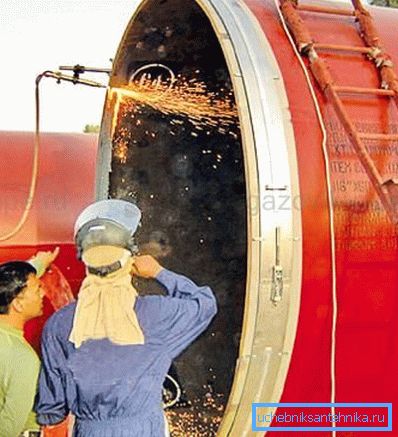

Істужачная машына «MONARCH BAND MACHINE». фота
  • Істужачная машынка для рэзкі труб «MONARCH BAND MACHINE» ужываецца з тых выпадках, калі трубаправод ужо знаходзіцца ў траншэі ці ж ёсць дэфіцыт вольнай прасторы пры апрацоўцы. Характэрна, што нержавеючая стужка займае ўсяго толькі 153 мм, што для вялікага перасеку практычна не прыкметна. Пры аздабленні такім абсталяваннем магчымы дыяметр ад 159 мм да 1529 мм, а акрамя таго, машына можа здымаць фаску нават з моцна дэфармаванага канца трубы.

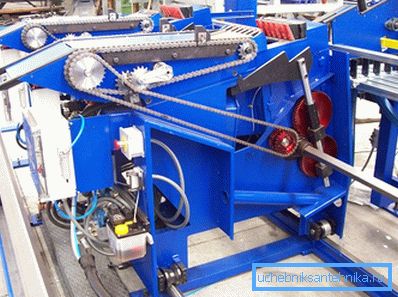

Дыскавы станок для рэзкі труб. Многоповолочные лініі
  • Такія станцыі выкарыстоўваюцца для нарыхтовак з чорнай і нержавеючай сталі, і тут ажыццяўляецца рэзка профільнай трубы малога і вялікага дыяметра круглага, квадратнага і прастакутнага перасеку, якія падаюцца на распілоўку аўтаматызаванай станцыяй. Акрамя таго, аўтаматычная лінія доукомплектовывается разгрузнай станцыяй, якая можа назапашваць гатовыя фрагменты.

дыяметр мм 10-100
Перасек квадратнага і прастакутнага профілю мм 1010; 6585/1510; 10060
таўшчыня сценкі мм 1-5
даўжыня мм 4000-8000
адрэзаная доўгае мм 340-8000
Магутнасць прывада (рухавіка) для адной Пільны галоўкі кВт 3,3
дыяметр дыска мм 270-350

Аўтаматычная дыскавая лінія для рэзкі

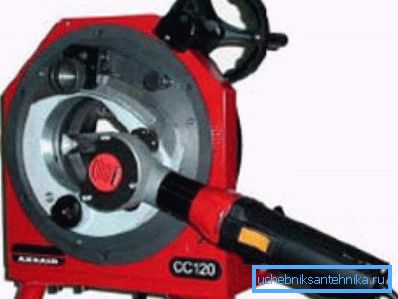

Арбіта для рэзкі труб Axxair CC121fs
  • Axxair CC121fs мае магчымасць перпендыкулярнай рэзкі без грата, максімальнае адхіленне 0,25 мм, прычым, дзякуючы заціску можна пазбегнуць дэфармацыі нават пры распілоўванні танкасценных труб. Такія механізмы досыць кампактныя і маюць малы вага, што дазваляе ўжываць іх не толькі ў цэху, але і на будаўнічай пляцоўцы. Серыя CC абсталявана ручным колам сістэмы кручэння, які палягчае працэс рэзкі, а акрамя таго, ўкамплектоўвацца арбітальнай зваркай.
  • Такі інструмент для рэзкі труб, як FIN&FICEP прызначаны для фрагментацыі па памерах, выразання розных формаў, а таксама для зняцця фасак.

Устаноўкай FIN & amp; FICEP вырабляецца плазменная рэзка

Мадэль, серыя PB
Восі ЧПУ (штук) 6
Магчымы дыяметр (мм) 060-01420
Таўшчыня сценкі: паветраная плазма (мм) 5-25
Таўшчыня сценкі: газ (мм) 5-10
Магчымая даўжыня (мм) 800-12000
Максімальная маса (кг) 6000
Магчымыя куты перасячэння 20? -160?
прылада заціску 5 захопаў
Фаска пад вуглом 30? -150?
Электроннае мацаванне для заціску 1 камплект
Падоўжнае перамяшчэнне (вось Y): велічыня ходу макс.скорость пазіцыянавання дакладнасць пазіцыянавання 12000 мм 10000 мм / мін 0,3 мм
Перамяшчэнне наперад-назад (вось Х): велічыня ходу макс.скорость пазіцыянавання дакладнасць пазіцыянавання 600 мм 1500 мм / мін 0,2 мм
Перасоўванне ўверх-уніз (вось Z1): велічыня ходу макс.скорость пазіцыянавання дакладнасць пазіцыянавання 560 мм 1500 мм / мін 0,2 мм
Кручэнне трубы (вось?): Вугал павароту хуткасць кручэння дакладнасць пазіцыянавання Не абмежаваны 0-8 аб / мін 0,2 °
Радыяльны ход гарэлкі (вось? 1): вугал нахілу хуткасць нахілу дакладнасць пазіцыянавання ± 45 ° 0-18 аб / мін 0,2 °
Нахіл гарэлкі для фаскі (вось? 2): вугал нахілу хуткасць нахілу дакладнасць пазіцыянавання ± 60 ° 0-18 аб / мін 0,2 °
Каляровы сэнсарны экран 1 камплект
Гарэлка газавай рэзкі 1 камплект
Модуль падтрымкі трубы 6 штук

Тэхнічныя характарыстыкі FIN&FICEP

фаска

зняцце фаскі

Тлумачэнне. На верхнім малюнку значэнне: a - кут зняцця; P вылучанае тлустым прытупленне; d - глыбіня раздзелкі або катэт; w - выдзеленая тлустым шырыня; H - агульная таўшчыня.

Існуе ўсяго тры спосабу, якімі здымаюць фаску з нарыхтоўкі - гэта X-вобразны, Y-вобразны і J-вобразны метады, якія таксама могуць быць пазначаныя літарамі V, K, Y адпаведна - інструкцыя дазваляе (см.также артыкул Чыгунныя трубы для каналізацыі: перавагі і розныя методыкі мантажу).

Зняцце фаскі вырабляецца двума спосабамі - механічным і тэрмічным і асноўную ролю ў выбары метаду гуляе не цана, а канчатковы вынік. Такім чынам, больш пераважным спосабам можна назваць механічную апрацоўку, так як у гэтым выпадку на працэс апрацоўкі не ўплываюць хімічныя і фізічныя ўласцівасці матэрыялу.

Нягледзячы на ​​тое, што механічны спосаб больш працаёмкі, там ёсць асноўныя перавага - поўная адсутнасць зоны термовлияния, хоць тэрмаапрацоўка абыходзіцца значна танней і ёй можна ажыццявіць сваімі рукамі.

заключэнне

Як вы разумееце, безогневая рэзка труб, а таксама іх апрацоўка (зняцце фаскі) абыходзіцца значна даражэй, але пры гэтым нязменна павышаецца якасць апрацоўкі. Безумоўна, калі вы мантуеце звычайны вадаправод або ацяпленне, то высокая дакладнасць тут без патрэбы, але ў прамысловай вытворчасці гэта мае першараднае значэнне (чытайце таксама артыкул Чыгунныя каналізацыйныя трубы: іх віды і 4 асноўных правілы эксплуатацыі).
