Як вырабляецца зварка пропиленовых труб

Для разводкі сантэхнікі ў сваім доме ці кватэры, як правіла, патрабуецца пайка пропиленовых труб сваімі рукамі, калі, вядома, вадаправод або ацяпленне не робяцца металапласт або сталёвымі трубамі. Існуе некалькі тыпаў зварачных апаратаў для ПП, але выкарыстоўваць можна любы з іх, па-за залежнасці ад яго магутнасці, формы і кошту.

Вы з лёгкасцю можаце навучыцца рабіць гэта самастойна, пра што мы вам і распавядзем ніжэй, а таксама пакажам наглядныя звесткі на відэа ў гэтым артыкуле.

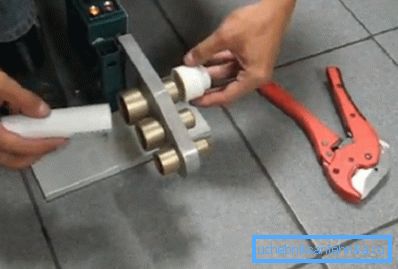

пайка PPR

Што трэба для паяння PPR

Заўвага. Ангельскай абрэвіятурай PPR і рускай - ПП пазначаюць поліпрапіленавыя трубы любога памеру. У артыкуле мы будзем выкарыстоўваць такія абазначэння.

зварачны інструмент

Паяльнік пропиленовых труб Eral ER-01 (LUX)
  • Такі інструмент, як Eral ER-01 (LUX) ужываецца для зварвання PPR і фітынгаў агульным дыяметрам ад 16 мм да 75 мм - для труб большага перасеку патрэбныя больш буйныя асадкі, такім чынам, патрэбен больш магутны агрэгат. У дадзеным выпадку мы маем электрычны паяльнік мечападобнага тыпу з двума тэнами магутнасцю 750Вт кожны, так што ў суме атрымліваем 1500Вт - ёсць магчымасць аўтаномнай працы кожнага з тэнов. Тэрмарэгулятар дазваляе ўсталёўваць тэмпературу да 300? C, чаго цалкам дастаткова для разводкі сантэхнікі і ацяплення.
CANDAN СМ-04
  • Зварачны апарат CANDAN СМ-04 дазваляе выкарыстоўваць асадкі ад 16 мм да 125 мм дыяметрам, што ахоплівае поўны дыяпазон выкарыстоўваюцца поліпрапіленавых труб для іх паяння з фітынгамі. Тут таксама умантаваныя два аўтаномных тэна, але ўжо па 1000Вт кожны, такім чынам, на выхадзе мы маем 2000Вт - агрэгат цудоўна спраўляецца і з задачамі на прамысловым узроўні - дыяпазон тэмпературы ад 50? C да 350? C. У камплектацыі прыбора пастаўляюцца толькі тры парныя асадкі - 50 мм, 63 мм і 75 мм - астатнія варта дакупляць пры неабходнасці.
STURM TW-7218
  • Цыліндрычны апарат STURM TW-7218 адрозніваецца ад аналагічных мечападобны прыбораў сояй формай і асадкамі - у дадзеным выпадку паяніі поліпрапіленавых труб ажыццяўляецца няпарнага асадкамі, але прынцып ад гэтага не мяняецца. Магутнасць STURM TW-7218 складае 1880Вт, а максімальнае становішча ручкі тэрмарэгулятара - 300? C. У камплекце маюцца тры асадкі 20 мм, 25 мм і 32 мм, шасціграннай гаечны ключ і адвёртка.
Асадкі: а) парныя, б) няпарнага
  • Нягледзячы на ​​тое, што паяльнік для пропиленовых труб звычайна камплектуецца толькі трыма ці пяццю асадкамі, вы заўсёды можаце іх дакупіць, улічваючы неабходнасць на той ці іншы момант. Робяцца такія прыстасаванні з алюмініевага сплаву, што дазваляе ім вельмі хутка прагравацца (алюміній па цеплаправоднасці займае 3 месца пасля золата і срэбра). Але некаторыя мадыфікацыі маюць тэфлонавым пакрыццём - гэта практычна цалкам выключае наліпанне ПП на метал, такім чынам, палягчае працэс працы.
Нажніцы для PPR
  • Для рэзкі поліпрапіленавых і металлопластіковых труб выкарыстоўваюцца адмысловыя нажніцы. Якасць такога інструмента, як правіла, залежыць ад фіксацыі лёзаў ў адносінах адзін да аднаго, так, у іх не павінна быць люфта і тады рэз будзе атрымлівацца роўным. Часцяком такі інструмент пастаўляецца ў камплекце з апаратам, але якасныя нажніцы лепш за ўсё набываць асобна.

зварачныя працы

ПП RN25 з алюмініевай фальгой

Перш чым прыступіць да зварачным работах, вам трэба высветліць, якая перад вамі труба - RN10, RN16, RN20 або RN25 - ад гэтага будзе залежаць спосаб пайкі. Справа ў тым, што PPR RN10 і RN16 маюць суцэльную сценку, а вось RN20 і RN25 - армаваныя алюмініевай фальгой ці шкловалакном. Толькі вось у RN20 армавальная фальга размяшчаецца пасярэдзіне сценкі, а ў RN25 - бліжэй да падставы.

Зачыстка PPR шайвером

Бліжэйшых да версе алюмініевая фальга перашкаджае пайцы, так як пры ўваходжанні ў асадку пласт алюмінія агаляецца і атрымліваецца, што яму давядзецца склейвацца з фітынгам, але гэта паніжае якасць адгезіі, а, такім чынам - самага злучэння.

Таму, для RN25 выкарыстоўваюць шайвер, зачышчаючы ім канец (верхні пласт ПП і фальгу) як на фота ўверсе. Але такія трубы разлічаны на пастаянную тэмпературу 95? C і скачок да 150? C, таму, іх выкарыстоўваюць вельмі рэдка (у асноўным - для цэнтралізаванага ацяплення), да таго ж, у іх дастаткова высокі кошт.

Фітынгі і краны з ПП

Для стыкоўкі прымяняюцца поліпрапіленавыя фітынгі, якія могуць быць:

  • прамымі (муфта);
  • вуглавымі (32 ?, 45? і 90?);
  • рэдукцыйны (пераход з аднаго дыяметра на іншы);
  • рэзьбавыя (для пераходу на метал);
  • траякі і абводныя трубкі.

Акрамя таго, выпускаюць поліпрапіленавыя краны, у якіх эксплуатацыйны рэсурс значна вышэй металу, таму, на магістралі лепш карыстацца імі. Крапеж такога трубаправода ажыццяўляецца за кошт пластыкавых або металічных кранштэйнаў і кліпсаў.

Заўвага. Для зварачных работ ўсе працоўныя элементы (PPR і фітынг) павінны быць сухімі і абястлушчаным. Стыкаваць можна толькі аднолькавыя перасеку.

Табліца глыбіні апускання трубы ў фітынг і час іх нагрэву / астуджэння:

Перасек трубы (мм) Глыбіня зварачнай пасадкі (мм) Час нагрэву (сек) Час астуджэння (сек)
20 Ад 14 да 17 5-6 2-3
25 Ад 15 да 19 6-7 3-4
32 Ад 16 да 22 8-9 4-5
40 Ад 18 да 24 12-13 5-6
50 Ад 20 да 27 18-19 6-7
63 Ад 24 да 30 24-25 7-8
75 Ад 26 да 32 30-31 8-9
90 Ад 29 да 35 40-41 9-10
Этапы зварачных работ

Пайка ажыццяўляецца ў некалькі этапаў, як гэта відаць на верхняй фатаграфіі па фрагментах - спачатку ажыццяўляецца нагрэў фітынга і канца трубы, затым іх адначасова вызваляюць ад асадкі і на трэцім этапе стыкуюць адзін з адным.

А вось тут вам важна звярнуць увагу на табліцу, размешчаную вышэй - там вы ўбачыце на якую адлегласць трэба заганяць трубы ў фітынг, колькі іх грэць ў асадцы паяльніка і колькі астуджаць (ўтрымліваць) пасля стыкоўкі. Калі вы ўсё зробіце правільна, то ў выніку ў вас павінна атрымацца пайка, як гэта паказана на разрэзе (фрагмент фатаграфіі №4).

Гэтыя параметры вельмі важныя, таму што пры залішне глыбокім ўваходжанні трубы ў фітынг яе канец упрётся ў перагародку і распляскаць, панізіўшы праходнасць, альбо наогул задаволіць затор. Каб не памыліцца, перад нагрэвам на ПП пастаўце алоўкам або маркерам пазнаку на патрэбнай адлегласці і арыентуйцеся па ёй.

заключэнне

Варта звярнуць вашу ўвагу, што мантаж поліпрапіленавага трубаправода значна зручней вырабляць блокамі, а не па адным элементу - зварваюць асобна ад трасы пэўны фрагмент, а потым стыкуете яго з агульным контурам. Калі пры выкананні работ на першым месцы ў вас будзе інструкцыя, якую вы атрымалі вышэй, то ў вас павінна ўсё прайсці без якіх-небудзь форс-мажораў і злучэнні атрымаюцца якаснымі (см.также артыкул Злучэнне труб: трубаправоды і металаканструкцыі).

Поспехаў!
