У гэтым артыкуле мы разгледзім, якая інструкцыя злучэння одноразмерных труб, вырабленых з розных матэрыялаў. Тэма артыкула цікавая, бо на рынку прадстаўлены шырокі асартымент розных труб, якія адрозніваюцца адзін ад аднаго не толькі эксплуатацыйнымі і тэхнічнымі характарыстыкамі, але і рознымі метадамі злучэння ў адзіную сістэму.

Але, перад тым як разглядаць асаблівасці правядзення мантажных работ, разгледзім тое, якія разнавіднасці водаправодных аксесуараў можна набыць.

класіфікацыя

Усе вадаправодныя трубы, у адпаведнасці з вытворчымі матэрыяламі, ужытымі пры іх вырабе, падзяляюцца на наступныя катэгорыі:

• металічныя мадыфікацыі;
• палімерныя мадыфікацыі;
• вырабы з металапласт.

Важна: Кожная з гэтых мадыфікацый прадстаўлена на рынку шырокім асартыментам вырабаў, якім уласцівы той ці іншы спосаб злучэння. Таму, плануючы мантаж вадаправода ў сваёй кватэры ці загараднай хаце, трэба з максімальнай адказнасцю паставіцца да выбару матэрыялаў і спосабаў злучэння, так як ад гэтага шмат у чым залежыць кошт, даўгавечнасць і знешні выгляд гатовай сістэмы.

Такім чынам, разгледзім тое, як самастойна выконваецца злучэнне змяшальніка з трубой.

Стыкоўка металічных труб

Падчас мантажу металічных (чыгунных, сталёвых і медных) водаправодных і ацяпляльных сістэм прымяняецца разьбовая і сварная стыкоўка.

Разгледзім у падрабязнасцях кожны з гэтых метадаў:

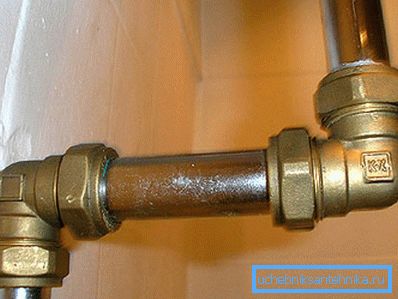

1. Разьбовай мантаж, да яго, дарэчы, ставіцца і злучэнне труб амерыканкай, гэта тэхналогія, якая дазваляе сабраць вадаправоды з элементаў з аднолькавымі дыяметрамі поперченного перасеку.

Для гэтага на канцах абедзвюх труб наразаецца разьба, па-над якой накручваецца спецыяльная металічная муфта - фітынг. Пасродкам адмысловых фітынгаў можна збіраць як прамыя, так і крывалінейныя вадаправодныя і ацяпляльныя сістэмы.

Фітынг, які ўжываецца на такіх канструкцыях, мае ўнутраную разьбу, у той час як на трубах наразаецца разьба вонкавая. Калі фітынгі для правядзення мантажу набываюцца з ужо нарэзанай разьбой, то на стыкуемых элементы яе прыйдзецца нарэзаць сваімі рукамі з выкарыстаннем плашчакоў.

Сярод пераваг тэхналогіі адзначым трываласць і даўгавечнасць гатовага выніку. Акрамя таго, разьбовай фітынг пры неабходнасці можна раскруціць і разабраць ўвесь будынак для таго каб ліквідаваць паломку або перарабіць.

Важна: Як правіла, разьба на трубы і фітынгі ўжываецца стандартная. Але калі набываюцца аксэсуары замежнай вытворчасці ад малавядомых брэндаў, трэба пераканацца што выраб будзе адпавядаць метрычных тыпу разьбы.

1. Мантаж водаправодных сістэм з выкарыстаннем зваркі ўжываецца нячаста. Асноўны недахоп зварнога злучэння - гэта немагчымасць зрабіць яго сваімі рукамі, так як справіцца такую ​​работу прафесійны зваршчык са спецыяльным абсталяваннем і вопытам выкарыстання гэтага абсталявання.

Для мантажу двух одноразмерных труб прымяняюцца наступныя разнавіднасці зварнога злучэння:

• папярочны стыковой (без расточвання або з унутранага расточваннем) з подкладным кольцам;
• падоўжнае стыковой (без скосу абзы або са скосам) з аднабаковым швом;
• папярочны стыкавых з аднабаковым швом;
• аднабаковы кутняе;
• двухбаковае кутняе;
• раструбное внахлест.

Стыкавых злучэнняў самае распаўсюджанае, так як гатовы вынік характарызуецца высокай трываласцю пры ўмове, што стыкуемые элементы правільна Цэнтраваны і сцягавы.

Калі збіраецца вадаправод з унутраным дыяметрам да 500 мм, варыцца аднабаковы шво, трываласці якога цалкам дастаткова. Калі дыяметр больш, знутры подваривается корань шва, у выніку чаго павышаецца трываласць стыку.

Зварной шво лічыцца аптымальным тыпам злучэння пры мантажы прамысловых вадаправодаў, але ў побыце ўжываецца вельмі рэдка па прычыне дарагоўлі гатовага варыянту і сціснутых ўмоваў для ўжывання зварачнага апарата.

Пайка медных кампанентаў - гэта тэхналогія, якая выкарыстоўваецца пры зборцы вадаправодных сістэм прэміум-класа.

Прынцып выканання мантажу наступны:

• канцы стыкуемых элементаў зачышчаюцца і пакрываюцца прыпоем;
• зачышчаецца і пакрываецца прыпоем унутраная паверхня фітынга;
• труба ўстаўляецца ў фітынг і разаграваецца гарэлкай;
• пасля таго як прыпой астывае, атрымліваецца трывалая і даўгавечная муфтовая стыкоўка.

Тыпы злучэння палімерных вырабаў

Калі стаіць пытанне, як злучыць ПНД трубы, то ў гэтым выпадку мантаж на парадак прасцей, чым зборка металічнага вадаправода. На пластыцы ніякая разьбярства не наразаецца, а мантаж выконваецца двума метадамі: з дапамогай паяння або з выкарыстаннем фітынгаў.

1. Злучэнне ПНД труб з ужываннем фітынгаў папулярна пры зборцы бытавых вадаправодаў і каналізацыйных сістэм. Актуальнасць метаду нядзіўная, так як фітынгі, незалежна ад мадыфікацыі, могуць быць устаноўлены нават пачаткоўцам сантэхнікам.

Фітынгі, у адпаведнасці з канструкцыйнымі асаблівасцямі падпадзяляюцца на наступныя катэгорыі:

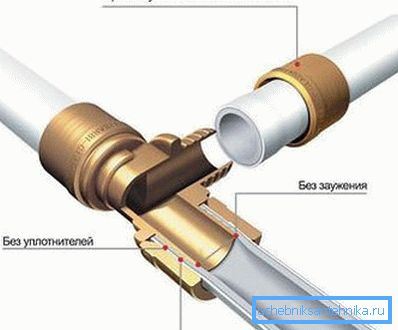

• абціскныя мадыфікацыі - простыя і, тым не менш, эфектыўныя і універсальныя ў выкарыстанні мантажныя аксэсуары. Для ўстаноўкі прымяняюцца спецыяльныя абцугі, якія дазваляюць раўнамерна размеркаваць прыкладзенае высілак па ўсім перыметры абціскны абшэўкі.
• Прэс-фітынгі - адрозніваюцца найбольшай надзейнасцю, так як гарантуюць поўнае адсутнасць працёкаў.

Мантаж выконваецца з выкарыстаннем спецыяльнага апарата. Фітынгі такога тыпу ўсталёўваюцца, у першую чаргу, для мантажу вадаправода з наступнай заладкай ў сцяну ці сцяжку падлогі.

• Пуш-фітынгі - гэта аптымальнае рашэнне, калі патрабуецца прастата правядзення мантажных работ. Злучальныя элементы ўжываюцца для таго, каб у працэсе эксплуатацыі была магчымасць разбіраць канструкцыю.

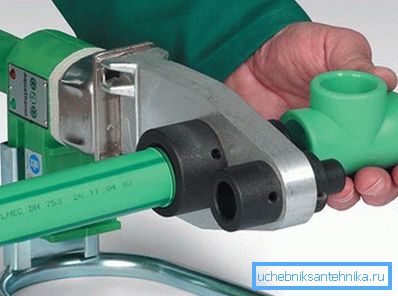

1. Зварное злучэнне пропиленовых труб з выкарыстаннем спецыяльнага абсталявання выконваецца усутыч або з ужываннем пластыкавых фітынгаў.

Зварка ўсутыч актуальная, калі праводзіцца мантаж водаправодных і каналізацыйных сістэм вялікага дыяметра. Для іншага тыпу зваркі выкарыстоўваецца электросварные муфта або спецыяльныя фітынгі.

І ў тым і ў іншым выпадку злучаныя паверхні аплаўляюцца, і па меры астывання пластыка утворыцца надзейны амаль маналітны стык.

Мантаж металлопластіковых вадаправодаў

Стыкоўка металлопластіковых труб выконваецца з дапамогай наступных злучальных элементаў:

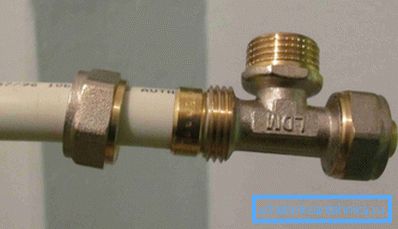

• Цанговым компрессіонные раздымныя фітынгі - падчас мантажу ўстаўляюцца ў адтуліну хваставік, сцягваюцца Цанга і фіксуюцца прыцемках накладную гайкай. Хваставік злучальнага элемента абсталяваны ушчыльняльнымі гумовымі кольцамі, якія абціскаюць здушваць трубой і забяспечваюць патрабаваны ўзровень герметычнасці.
• Неразъемные прэс-фітынгі ўяўляюць сабой аднаразовы стыкоўны аксэсуар. Хваставік фітынга, абсталяваны ўшчыльняючымі кольцамі, ўстаўляецца ў трубу да ўпора. Затым пасродкам адмысловых кляшчоў праводзіцца абціскаючы гнуткай абшэўкі, якая выконвае функцыю прыцемках накладную гайкі.

выснову

Цяпер вы ведаеце, як злучыць трубы ПВХ або іх металічныя аналагі. Атрыманыя звесткі можна прымяніць на практыцы, выбіраючы трубы і злучальныя элементы для замены вадаправода ў кватэры ці загарадным доме.

Больш карыснай інфармацыі можна знайсці, паглядзеўшы відэа ў гэтым артыкуле.
