Як злучыць медныя трубы

Нягледзячы на ​​развіццё тэхналогій і папулярнасць прымянення палімераў, пры вырабе трубаправодаў для сістэм водазабеспячэння і ацяплення з поспехам ужываецца метал. Для гэтых мэтаў звычайна выкарыстоўваецца сталь, латунь і медзь. Апошняя валодае выдатнымі паказчыкамі стойкасці да адукацыі карозіі, механічнай трываласці і ўстойлівасцю да ўздзеяння высокіх тэмператур і ціску. Таму, нягледзячы на ​​некаторую дарагоўлю гэтага матэрыялу, яго выкарыстанне цалкам апраўдана.

Перад тым як злучыць медныя трубы, неабходна вызначыцца, рабіць гэта з дапамогай паяння або без яе.

злучэнне паяннем

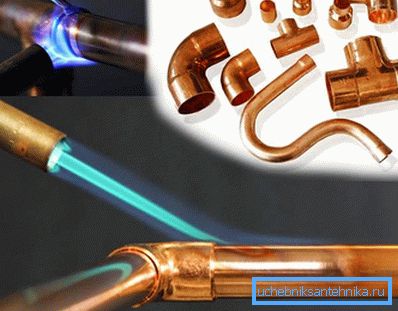

Адным з першых варыянтаў варта разгледзець злучэнне труб пры дапамозе паяння. Трэба адразу адзначыць, што спосабаў паяння медных труб існуе два - гэта нізкатэмпературны і высокатэмпературны метад. Як нескладана здагадацца, адрозненне паміж імі складаецца ў тэмпературы, пры якой адбываецца пайка. Пры нізкатэмпературнага рэжыме награванне элементаў адбываецца да 300 ° С і прымяняюцца прыпоі з нізкай тэмпературай плаўлення. Высокатэмпературных пайка прымяняецца для мантажу сістэм, якія выпрабоўваюць значныя нагрузкі, напрыклад, у прамысловасці, выкарыстанне гэтай методыкі ў прыватных мэтах немэтазгодна.

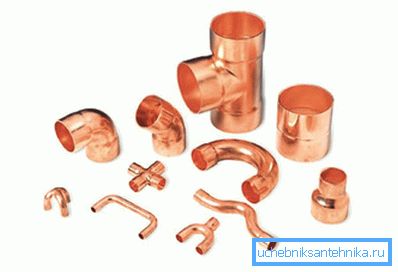

Пры злучэнні медных труб пры дапамозе паяння, як правіла, выкарыстоўваюцца злучальныя элементы, званыя фітынгамі, прыпоі на аснове волава і флюсы. Працэс злучэння труб выглядае наступным чынам.

• Спачатку неабходна адрэзаць трубы патрэбнага памеру. Пры гэтым варта праяўляць акуратнасць і абавязкова ўлічваць памеры самога фітынга.
• Тарцы труб, якія трэба злучыць, неабходна старанна агледзець на прадмет наяўнасці розных дэфектаў накшталт расколін, сколаў або задзірын. Іх прысутнасць недапушчальна, таму што можа паўплываць на герметычнасць злучэння, таму ў выпадку выяўлення ўсе дэфекты неабходна ліквідаваць.
• Калі тарцы труб у парадку, то можна прыступаць да злучэння. Варта абмовіцца, што варыянтаў злучэння існуе некалькі, напрыклад, злучаць трэба больш за два труб або трубы рознага дыяметра, таму павінны быць выбраны фітынгі, адпаведныя мэты.
• Тарэц трубы і ўнутраная частка злучальнага элемента апрацоўваецца пры дапамозе флюсу - адмысловага складу, які выступае ў ролі обезжиривателя, падрыхтоўваюць паверхні для больш трывалага злучэння.
• Пасля гэтага тарэц трубы ўстаўляецца ў фітынг і награваецца. Фітынг падбіраецца такім чынам, каб яго дыяметр быў на 1-1,5 мм больш, чым дыяметр трубы. Награванне труб вырабляецца з дапамогай газавай гарэлкі. Прастору паміж злучанымі элементамі запаўняецца палючага прыпоем. Сучасны рынак прапануе разнастайнасць гатовых прыпоя, зручных ва ўжыванні, таму праблем з гэтым узнікнуць не павінна.
• Пасля таго як прыпой будзе раўнамерна размеркаваны па ўсёй акружнасці, злучаныя часткі варта пакінуць да поўнага застывання прыпоя, які ўтварае трывалае злучэнне.
• Заключным этапам павінна стаць праверка злучэння, то ёсць ваду трэба пусціць. Такім чынам, адбудзецца не толькі праверка, але і выдаленне рэшткаў флюсу, якія могуць застацца на ўнутранай паверхні труб, што непажадана, таму што можа стаць прычынай ўзнікнення карозіі.

Злучэнне без дапамогі паяння

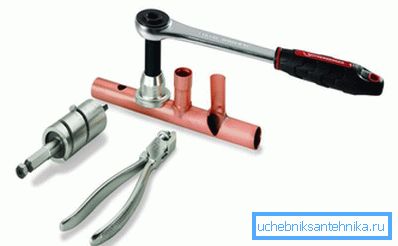

Варта таксама адзначыць, што, нягледзячы на ​​тое, што злучэнне медных труб пры дапамозе паяння з'яўляецца найбольш надзейным і мэтазгодным у большасці выпадкаў, існуюць моманты, калі літаваць не ўяўляецца магчымым і ў такіх выпадках можна звярнуцца да злучэння без пайкі пры дапамозе адмысловых фітынгаў. Прынцып іх дзеяння заснаваны на заціскной эфекце, які ўзнікае ў выніку злучэння разьбой. Працэс злучэння заключаецца ў наступным.

• Спачатку фітынг, звычайна складаецца з двух частак, неабходна разабраць.
• Адна з частак апранаецца на трубу. Калі быць дакладней, то апранаецца гайка і заціскная кольца.
• Пасля гэтага, труба ўстаўляецца ўнутр злучальнага фітынга, і гайка зацягваецца па разьбе.

Як правіла, да фітынгі такога роду прыкладаецца інструкцыя, у строгай адпаведнасці з якой павінны праводзіцца усе працы.

Савет! Злучэнне труб такім чынам не з'яўляецца дастаткова надзейным, таму недапушчальныя нават найменшыя перакосы ў злучэнні, а таксама парушэнне тэхналогіі. Для дасягнення большай герметычнасці разьбовага злучэння яго можна ўшчыльніць адмысловымі ніткамі, пры гэтым недапушчальна, каб лішкі патрапілі ўнутр трубы, так як гэта можа перашкаджаць свабоднаму праходжання вады.

Які б спосаб злучэння не быў абраны, працы варта праводзіць, выконваючы шэраг агульных правілаў:

• Для злучэння павінны выкарыстоўвацца трубы з аднаго металу. Калі ж трэба злучыць медную трубу з якой-небудзь яшчэ, трэба выбіраць адпаведны метад. Напрыклад, для злучэння меднай і ПВХ трубы не падыходзіць пайка.
• Калі мяркуецца злучаць медныя і стальныя трубы, то сталёвыя трэба размяшчаць перад меднымі.
• Пры зацягванні разьбовых злучэнняў неабходна выконваць асцярожнасць, асабліва, калі выкарыстоўваюцца танкасценныя трубы.
• Для таго каб не памыліцца з колькасцю прыпоя, даўжыню дроту трэба браць роўную акружнасці трубы.
• Для награвання труб лепш за ўсё выкарыстоўваць спецыяльную гарэлку. Прымяненне звычайнай паяльной лямпы ў прынцыпе дапушчальна, але пры гэтым ёсць рызыка перагрэць месца злучэння, што ўскладніць працу.
• Медныя трубы некалькі затратныя з матэрыяльнага пункта гледжання, таму перад пачаткам работ мэтазгодна правесці папярэднія разлікі колькасці матэрыялу. Пры гэтым не варта забываць, што злучальныя элементы таксама маюць вызначаныя памеры, якія неабходна таксама ўлічваць.

У заключэнне варта сказаць, што злучэнне медных труб з'яўляецца не вельмі складаным з тэхналагічнага пункту гледжання працэсам, але ў першы раз могуць узнікнуць некаторыя складанасці. Для таго каб мець найбольш поўнае ўяўленне аб працэсе, можна пракансультавацца з прафесіяналамі ці хаця б прагледзець відэа па гэтай тэме.

відэа

У гэтым відэа паказаны працэс паяння медных труб.
