Як злучыць металлопластіковые трубы

У цяперашні час асноўную частку будаўнічага рынку займаюць металлопластіковые трубы. Іх папулярнасць абумоўлена дастатковай трываласцю, гнуткасцю, устойлівасцю да тэмператур да 110 ° С, каразійнай устойлівасцю і хуткасцю мантажу.

Акрамя таго, яны здольныя за кошт армаванага корпуса і гладкай унутранай паверхні прапускаць вялікія патокі вады з мінімальнымі стратамі ККД. Металлопластіковые труба ўяўляе сабой шматслаёвую структуру, якая складаецца ўнутры з поліэтыленавага пласта, зверху пакрытую алюмініевай плёнкай, а таксама вонкавага пластыкавага пласта. Пласты злепленыя паміж сабой адмысловым клеем.

Дзякуючы ўстойлівасці да іржы ўнутры трубы не ўтворацца адклады, таму трубы могуць быць выкарыстаны для каналізацыі, ацяплення, цёплых падлог і водазабеспячэння. На магістралях яны не выкарыстоўваюцца з-за таго, што не вытрымліваюць высокіх ціскаў і тэмператур. Тэрмін іх эксплуатацыі складае да 35 гадоў.

Калі параўноўваць такія трубы з трубамі з іншых матэрыялаў, то ім няма роўных па кошту і якасці матэрыялу, калі браць межы дапушчальных інтэрвалаў, пры якіх адбываецца эксплуатацыя. Большасці людзей невядомыя спосабы злучэння гэтых матэрыялаў, таму мы раскажам, як злучыць металлопластіковые трубы.

Спосабы злучэнняў труб з металлопластика

Металлопластіковые трубы злучаюцца пры дапамозе компрессіонные і прэсавых фітынгаў.

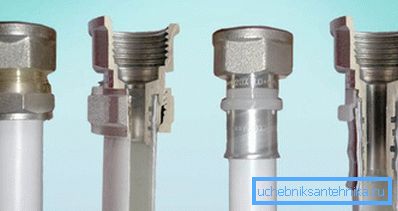

компрессіонные фітынгі

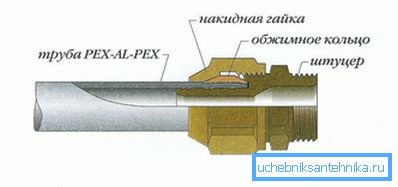

Компрессіонные фітынгі ўяўляюць сабой штуцэр з нарэзанай разьбой. З аднаго з бакоў накручваецца прыцемках накладную гайка, а ўнутры труба мацуецца пры дапамозе абціскных кольцы.

Пры закручванні ключом прыцемках накладную гайкі труба прыціскаецца да прэс-гільзе і впрессовывается ў штуцэр. Такім чынам ствараецца надзейнае злучэнне. Матэрыялам для фітынга служыць латунь. Фітынгі маркіруюцца па вонкавым дыяметру і па тыпу разьбы.

Савет! Перавагай дадзенага злучэння з'яўляецца магчымасць злучаць трубы без прымянення спецыяльнага інструмента і абсталявання.

Акрамя таго, існуе магчымасць дэмантаваць злучэнне без разбурэння фітынга, але на практыцы гэта зрабіць не заўсёды атрымліваецца з-за паломак абціскных кольцы. Нягледзячы на ​​гэта злучэнне застаецца надзейным і герметычным.

Мантаж компрессіонные фітынгаў пры злучэнні металлопластіковых труб не выклікае ніякіх праблем, бо іх можна злучаць як Калектарнай, так і ў выглядзе ўрэзкі. Тэхналогія злучэння складаецца з наступных крокаў:

• Трубы, якія патрабуюць злучэння, выраўноўваюць на адлегласць не менш чым у 100 мм, чысцяць ад бруду і здымаюць ўнутраную фаску прыкладна на 1 мм, у залежнасці ад таўшчыні сценак.
• На трубу апранаюць прыцемках накладную гайку і абціскны пярсцёнак.
• Зацягваюць гайку да таго моманту, пакуль труба не ўпрэцца ў абзу штуцэра. Пры гэтым гайка не павінна ісьці па разьбе з высілкам. Калі неабходна на пачатковым этапе прыкладаць намаганні, то гэта значыць, што гайка па разьбе ідзе няправільна. Каб не скруціць разьбу, трэба гайку зняць і надзець нанова.

• Гаечнымі ключамі гайку канчаткова дацягваюць на 1-2 абароту, каб засталіся яшчэ два вітка разьбы. Пры гэтым прыкладаць празмерныя намаганні не варта, так як неабходная герметычнасць дасягнутая.

Савет! Пры неабходнасці пракладкі труб у халодную памяшканнях з мэтай прадухілення ссядання кандэнсату на іх нацягваюць поліэтыленавыя гафрыраваныя трубкі, якія абмотваюць скотчам.

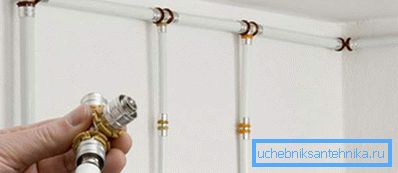

Надвижные фітынгі

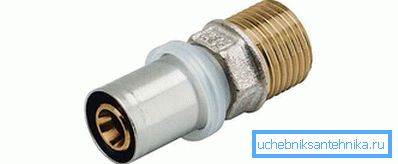

Прэсавыя або надвижные фітынгі ўяўляюць сабой штуцэр з разьбовым злучэннем з аднаго боку, а з другога - абціскны муфту, надзетую на ўшчыльняльнае кольца з дыэлектрычнай пракладкай.

Савет! Такое злучэнне з'яўляецца герметычным, таму яго можна выкарыстоўваць пры мантажы ўнутраных труб, але яно неразборное.

Акрамя таго, выкарыстоўваецца малая колькасць арматуры. Злучэнне ажыццяўляецца такім спосабам:

• Адразаецца неабходная даўжыня трубы.
• Злучаныя часткі апрацоўваецца калибратором, якая наразае ўнутраную фаску і выпраўляе круглявую форму трубы, парушаную з прычыны адразання.

• Труба нацягваецца на штуцэр з пракладкай ўшчыльняючымі кольцаў, якія прадухіляюць з'яўленне ржы.
• Муфта абціскаецца пры дапамозе адмысловых заціскных кляшчоў.
• У выніку на муфце утвараюцца выступоўцы рэльефныя кольцы, а метал атрымлівае прычыны дэфармацыі дугападобны выгін.

Злучэнне з металічнымі трубамі

Такія тыпы злучэнняў найбольш часта сустракаюцца пры злучэнні старых труб з новымі падчас рамонту або планавай замены. Напрамую іх злучыць нельга, бо матэрыялы розныя і маюць адрозныя каэфіцыенты пашырэння і трываласці. Таму неабходна прымяняць розныя тыпы элементаў, якія дазволяць злучыць металлопластіковые трубы з металічнымі.

Вылучаюць некалькі тыпаў такіх злучэнняў:

1. Разьбовае. Яно найбольш зручнае, паколькі з'яўляецца разборным. Дастасавальна на участках трубаправодаў, дзе патрабуецца кантроль стану злучэння.
2. Муфтовое. Яно прызначана для розных дыяметраў труб і таксама з'яўляецца разборным. Аналагічна прэсавым фітынгі, за выключэннем таго, што з аднаго боку знаходзіцца абціскны гайка для далучэння трубы з металлопластика, а з другога - разьбовае або фланцавае мацаванне.

Злучэнне з поліпрапіленавай і ПВХ трубамі

Каб злучыць металлопластіковые трубу з поліпрапіленавай, неабходна выкарыстоўваць фітынгавых компрессіонные злучэння, апісаныя вышэй, а таксама злучэннi аналагічнага выгляду для другога матэрыялу труб. На поліпрапіленавую трубу апранаецца ўшчыльняюць гайка, затым кольца і спецыяльная трубавая ўстаўка, якая выконвае функцыю ўмацавання трубы. Яна прадухіляе яе дэфармацыю і, адпаведна, страту герметычнасць злучэння пры зацягванні гайкі.

Трубы ПВХ злучаюцца з металлопластіковых пры дапамозе фланцавага злучэння, а труба з фланцем злучаецца клеевым спосабам. Гэта дазваляе зрабіць злучэнне надзейным і здольным вытрымліваць нагрузкі да 10 Атм. Тэхналогія клеевого злучэнні заключаецца ў наступным:

1. Адразаецца і зачышчаецца канец трубы, які затым апрацоўваецца абястлушчваем складам.
2. У тарцы здымаецца фаска, што дазваляе забяспечыць надзейнае злучэнне.
3. Наносіцца тонкім і раўнамерным пластом клей па вонкавай частцы трубы.
4. Пры неабходнасці варта нанесці на фланцавых паверхню клей, калі дыяметры адрозніваюцца на некалькі мм.
5. Труба ўстаўляецца ў фітынг і пракручваецца на чвэрць абароту для раўнамернасці размеркавання клеевого пласта.
6. Фітынг і труба фіксуюцца на некалькі хвілін да моманту схоплівання клею.
7. Рэшткі клею, якія выступілі вонкі, трэба выдаліць.
8. Па сканчэнні 10-15 хвілін злучэнне гатова да эксплуатацыі.

Злучэнне металлопластіковых труб сваімі рукамі не павінна прадстаўляць асаблівай праблемы, паколькі на сёння існуе вялікая колькасць розных тыпаў злучэнняў не толькі для аднародных матэрыялаў, але і для зусім розных як па ўласцівасцях, так і па ўмовах эксплуатацыі. Акрамя таго, большасць з іх не патрабуюць прымянення спецыяльнага інструмента, што значна пашырае магчымасці іх мантажу.
