Як злучыць поліпрапіленавыя трубы эфектыўнымі і сучаснымі

Сучасныя метады даюць магчымасць пры дапамозе ПП элементаў цягнуць даўгавечныя і надзейныя інжынерныя сеткі, якія не схільныя карозіі. У дадзеным выпадку важна ведаць, як злучаюцца поліпрапіленавыя трубы.

Ажыццявіць іх мантаж можна з дапамогай разьбовых альбо зварваюць фітынгаў.

метады спалучэння

Якаснае спалучэнне ПП труб немагчыма без уліку іх таўшчыні сценак.

Ніжэй прыведзены танкасценныя вырабы, якія злучаюцца рэзьбавыя фітынгамі.

1. Трубы маркі PN-10 для халоднага вадаправода (рабочая тэмпература + 20 °) альбо сістэм «цёплых падлог» (да + 45 °).
2. Аналагі PN-16, якія прымяняюцца для халоднага водазабеспячэння пры павялічаным ціску альбо ў сістэмах ацяплення пры нізкім ціску.

Зварка з'яўляецца аптымальным варыянтам ў ніжэйпрыведзеных асобаў выпадках.

1. Калі спалучаюцца сваімі рукамі універсальныя трубы маркі PN-20. Гэтыя вырабы здольныя вытрымліваць тэмпературу рабочай асяроддзя ў + 80 °.
2. Калі стыкуюцца армаваныя алюмініевай фальгой трубы PN-25. Дадзеная прадукцыя прызначана для гарачага водазабеспячэння і ацяпляльных сістэм. Вытрымлівае яна тэмпературу вады альбо цепланосбіта ў + 95 °.

Звярніце ўвагу! Трубы з поліпрапілена простыя ў злучэнні, таму так папулярныя. Злучаць іх можна, нават не маючы спецыяльнай сантэхнічнай падрыхтоўкі.

Стыкаванне без разьбы

Злучаць пластыкавыя трубы без пайкі можна пры дапамозе прэс-фітынгаў, абціскных аналагаў альбо найноўшых бельгійскіх Пуш-фітынгаў, якія самі фіксуюцца.

1. Для абціскных элементаў неабходныя толькі два гаечных ключа. Да таго, як злучыць трубу ПНД з поліпрапіленавай, варта ўлічыць, што прэс-фітынгі надзейныя ў большай ступені. Яны ствараюць гарантавана герметычнае злучэнне. Аднак для працы з імі патрэбен асаблівы інструмент.
2. Для Пуш-фітынгаў патрэбен толькі калибратор і разак. Робяцца яны з PVDF, матэрыялу экалагічнага і моцнага. Для ўшчыльнення элементаў прымяняюцца ЕPDM-кольцы, якія з'яўляюцца самымі надзейнымі. Кошт такіх фітынгаў досыць высокая, але яны таго каштуюць.

Злучэння на разьбе

Спачатку пра тое, як злучыць трубы з поліпрапілена пры дапамозе раздымных элементаў.

Самастойна на трубах ПП нарэзаць разьбярства нельга. Таму для стыкавання вам будуць неабходныя рэзьбавыя фітынгі. Для забеспячэння герметычнасці стыкаў патрэбныя будуць таксама сантэхнічныя тефлоновая стужка (ФУМ-стужка) і ўшчыльняльнікі.

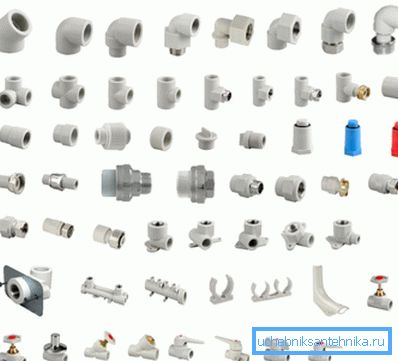

Віды разьбовых фітынгаў

1. Муфты з аднолькавай разьбой на абодвух канцах.
2. Кутнікі на 90 ° і 45 ° з прыцемках накладную гайкай.
3. Патройныя кутнікі і траякі для злучэння труб аднолькавага дыяметра. Яны могуць мець вонкавую альбо знешнюю разьбу
4. Крыжавіны.
5. Заглушкі.
6. Сядла для разгалінавання сеткі.
7. Камбінаваныя муфты з вонкавай і ўнутранай разьбой, а таксама прыцемках накладную гайкамі.
8. Перахаднікі з вонкавага разьбой тыпу DG.
9. Камбінаваныя кутнікі на 90 ° з знешняй і вонкавай разьбой, а таксама прыцемках накладную гайкай.
10. Траякі камбінаваныя, якія маюць тое ж будынак.
11. Кутнікі для мацавання сантэхнічных прыбораў.
12. Прахадныя водорозетки.
13. Шаравыя вентылі, вуглавыя (з «амерыканкай») або прамыя.

Інструкцыя кажа, што стыкаваць трубы пры дапамозе дадзеных элементаў вельмі проста. Трэба толькі папярэдне наматаць ФУМ-стужку, а потым накруціць фітынг на трубу.

Стыкоўка элементаў з розных матэрыялаў

Крыху аб тым, як злучыць металічную трубу з поліпрапіленавай.

1. Для гэтага патрэбныя адмысловыя пераходныя фітынгі. Адзін канец у іх прызначаны для знітоўвання з пластыкавым элементам, а другі мае разьбу для злучэння з металічным аналагам.

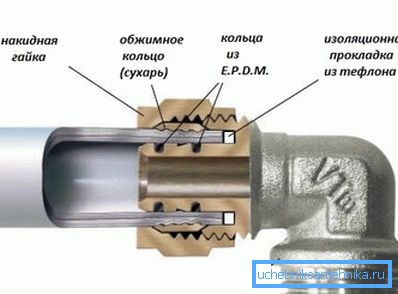

2. Ўжываецца і разборны тып злучэння. Гэта так званая "амерыканка" - фітынг з металічнай устаўкай і прыцемках накладную гайкай альбо штуцером з ПП і прыцемках накладную гайкай.

Звярніце ўвагу! Аптымальны варыянт - выкарыстоўваць для пераходных спалучэнняў з металічнымі трубамі элементы з нікеляванымі латуневымі ўстаўкамі. Фітынгі варта прыкручваць зацяжным ключом. На санітарных прыборах пераходы, якія маюць пластыкавую разьбу, ужываць нельга.

зварной метад

Зварныя спалучэння неразъемные. У ходзе сплавленных бакоў двух элементаў, іх макрамалекулы ўзаемна пранікаюць у дэталі і злучаюцца з імі. Гэта значыць адбываецца працэс дыфузіі.

Таму такая зварка і называецца дыфузійнай.

1. Для вырабаў, якія маюць перасек менш 63 мм, выкарыстоўваецца раструбный тып зваркі.
2. Для аналагаў дыяметрам больш 63 мм ужываецца стыкавых разнавіднасць зваркі.

Працэс раструбного метаду зваркі

Перад тым, як злучыць поліэтыленавыя трубы або аналагі з ПП, трэба падрыхтаваць інструмент і матэрыялы.

1. Паяльнік (прас) для пластыкавых вырабаў, ножовку па метале альбо адмысловы разак, рулетку і маркер. Калі элементы армаваныя, то неабходны будзе Шейвер - прыстасаванне для зачысткі алюмініевай фальгі.
2. Вядома, патрэбныя будуць самі трубы і па меры неабходнасці - розныя віды фітынгаў.

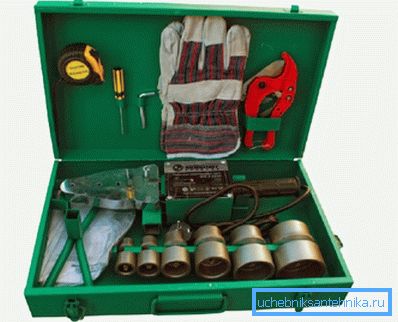

Зварачны апарат ўключае ў сябе награвальны элемент і набор асадак для труб розных перасекаў - ад 16 міліметраў да 63. Калі паяльнік ўключаецца, пачынае працаваць індыкатар. Як толькі ён мяняе колер з зялёнага на чырвоны - асадка нагрэлася да неабходнай тэмпературы ў 260 градусаў. Адбываецца гэта за 10/15 хвілін.

Звярніце ўвагу! Усе працы лепш за ўсё ажыццяўляць у памяшканні. У любым выпадку, пры адмоўнай тэмпературы навакольнага паветра зварваць трубаправод нельга.

Коратка працэс выглядае так.

1. Вырабіце на трубы адзнакі. Не забудзьцеся пра глыбіню раструба і патрэбна дадаць да яе 2 мм.
2. Нарэжце патрэбныя кавалкі труб. Рабіце гэта строга пад прамым вуглом.
3. Усталюйце злучаныя боку элементаў на разагрэтую асадку зварачнага апарата.

1. Вычакайце пакладзенае для нагрэву трубы і фітынга час.
2. Выміце элементы.
3. Злучыце дэталі і моцна прыцісніце іх адзін да аднаго.

Злучэнне труб вялікіх дыяметраў

Стыковой зваркі ўжываецца для злучэння труб з пластыка, якія маюць вялікі дыяметр і таўшчыню сценак (ад 4 мм і больш): каналізацыйных альбо магістральных водаправодных.

Для гэтага спосабу зваркі фітынгі ў большасці выпадкаў не патрэбныя.

1. Спачатку тарцом зварваюцца боку, да іх поўнай паралельнасці.
2. Трубы ўстаўляюцца ў зварачны апарат.
3. Далей яны злучаюцца, пры гэтым дакладнасць працы рэгулюецца цэнтруюць прыстасаваннем.
4. У ходзе працы не забудзьцеся вентыляваць пакой, так як пластык копціць, вылучае вуглякіслы газ і вадзяныя пары.

Ніжэй прыведзена табліца характарыстык зварвання.

выснову

Разабраўшыся, як правільна стыкаваць ПП трубы, вы зможаце вельмі хутка сабраць якасную вадаправодную, ацяпляльную або каналізацыйную сістэму ў сябе дома.

Відэа ў гэтым артыкуле больш падрабязна раскажа пра яе тэме.
