Як злучыць трубу пнд з кранам

Усе без выключэння трубаправоды, няхай гэта будзе вадаправод ці апал, мантуюцца з устаноўкай запорной арматуры. Кран неабходны для адключэння асобнага ўчастка трубаправода ад агульнай магістралі.

Існуе мноства разнавіднасцяў кранаў, якія адрозніваюцца сваім прыладай і прынцыпам работы. Многія мадэлі прызначаны для пэўных труб. У гэтым артыкуле мы разгледзім віды запорной арматуры, даведаемся, як злучыць трубу ПНД з кранам і якія разнавіднасці кранаў прымяняюцца пры мантажы трубаправода.

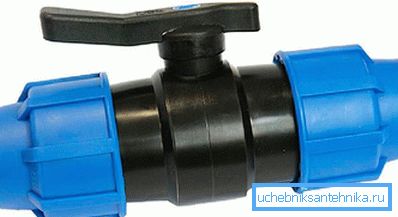

Краны для труб ПНД

Для труб ПНД ўжываюць спецыяльныя краны, адрозныя прастатой мантажу. Выбар мадэлі крана залежыць ад выгляду прапусканага рэчывы праз трубаправод, яго дыяметра, месца і спосабу ўстаноўкі. Некаторыя мадэлі падбіраюцца пад канструкцыю трубаправода. Усталёўваецца кран ў месцы злучэння трубы для рэгулявання патоку, а таксама яго перакрыцця. У вадаправоднай сістэме выкарыстоўваецца шаравой кран. Яго прымяненне магчыма і ў газавай галіны. Шаравыя краны маюць не толькі вонкавае адрозненне (для гарачай вады вентылі пафарбаваны ў чырвоны колер), але і адрозніваюцца па складзе матэрыялу, з якога ён выраблены. Калі разгледзець канструкцыю крана, то можна вылучыць тры выгляду: прахадны, вуглавой і многоходовой.

Канструкцыя кранаў для поліэтыленавых труб разнастайная, і залежыць ад прываднага механізму:

• Канструкцыя шаравога крана з ручным кіраваннем усталёўваецца на трубаправодзе з малым дыяметрам труб. Працуе ён ад ручной павароту дзяржальні, таму да яго павінен быць заўсёды свабодны доступ. Ўсталёўваюцца такія краны на бытавых трубаправодах, напрыклад, хатнім вадаправодзе.
• Добра сябе зарэкамендавалі ў рабоце краны, абсталяваныя рэдуктарам. Праца гэтага механізму забяспечвае паварот крана з найменшай высілкам. Дзякуючы рэдуктару корпус крана мае кампактныя памеры.
• На вялікія трубаправоды з дыяметрам трубы вышэй 150 мм усталёўваюць запорную арматуру не толькі з механічным, але і з аўтаматычным прывадам. Для іх кіравання ўжываюць тры выгляду механізму: пнеўматычны, гідраўлічны або электрычны. Кіраванне механізмам крана выконваецца з далёкіх адлегласцяў, ці ж яны наогул аўтаматызаваны і спрацоўваюць ад устаноўленых датчыкаў. Так, напрыклад, наяўнасць на аўтаматыцы тэмпературнага датчыка, дазваляе рэгуляваць становішча механізму крана ў залежнасці ад тэмпературы, без удзелу чалавека.

ўстаноўка крана

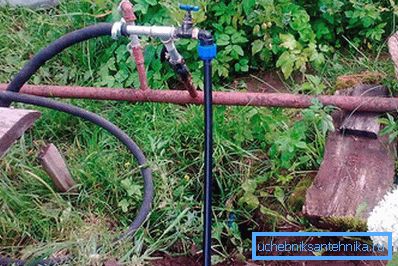

Злучэнне шаравога крана з трубой ПНД выконваюць рознымі метадамі. Давайце іх разгледзім па парадку:

1. Найпрасцейшы і самы герметычны выгляд мантажу атрымліваецца пры стыковой зварцы. Праўда, злучэнне трубы з кранам атрымліваецца неразъемное і ў выпадку неабходнасці яго дэмантажу, кран прыйдзецца выкідаць. Паўторна ўжываць яго ўжо нельга.

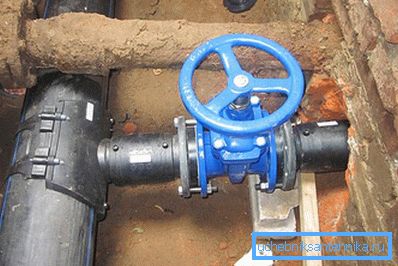

2. Фланцавае злучэнне ажыццяўляецца шляхам приваривания да ПНД трубе ўтулкі з прыцемках накладную металічнымі фланцамі. Прыцемках накладную фланец злучаецца з фланцем крана балтавым злучэннем, а паміж імі кладзецца гумавая пракладка. Фланцевый кран разлічаны на два становішча павароту, а яго корпус выліты з чыгуну або нержавейкі. Некаторыя мадэлі маюць разборны корпус, які складаецца з двух частак. Такія разборныя мадэлі кранаў можна рамантаваць. Усталёўваецца кран на ПНД трубах вялікага дыяметра.
3. У газаправодах, сістэмах ацяплення і вадаправодах з дыяметрам трубы да 45 мм ўжываюць краны з муфтовым злучэннем. Такое злучэнне таксама лічыцца простым і зручным у працы.

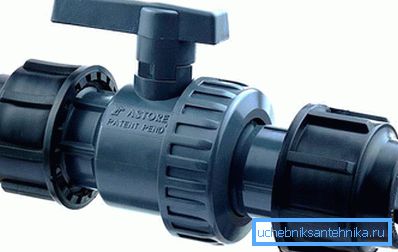

4. Краны з шматразовым Штуцерные злучэнні мантуюцца гайкамі і ніпель. Для ўшчыльнення усталёўваюць у месцы злучэння пракладку.
5. Камбінаваны спосаб устаноўкі крана ўключае ў сябе фланцавае злучэнне і стыковую зварку.

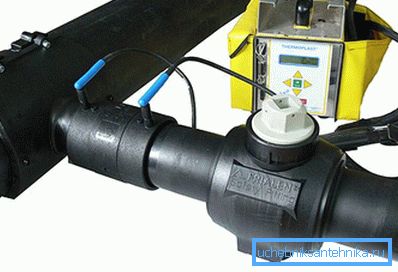

Зварка ПНД трубы з кранам

Самы распаўсюджаны метад стыкоўкі трубы ПНД з шаравым кранам - гэта стыкавых зварка. Яна выконваецца спецыяльнай устаноўкай, у якой замацоўваюцца абодва краі зварваецца нарыхтовак. Зварваюць паверхню чысціцца ад бруду і абястлушчваецца. Награвальны элемент награвае поліэтыленавыя краю трубы і крана да глейкага стану, а механізмам апарата яны здушваюцца адзін з адным. Злітаваных стыку даюць час астыць. Правільна звараны стык павінен мець роўнае шво аднолькавай вышыні.

Недахопы кранаў для труб ПНД

Галоўны недахоп складаецца ў абмежаванай дыяметры мадэлі. З павелічэннем дыяметра трубы, вельмі цяжка падабраць кран неабходнага памеру. Пластыкавыя шаравыя краны маюць высокі кошт, чым іх аналагі, але іх якасць працы апраўдвае сваю вартасць.

Савет! Пры частым выкарыстанні крана з няпоўным закрыццём, напрыклад, для рэгулявання, запорный шар дэфармуецца, і адбываецца разгерметызацыя.

Але, нягледзячы на ​​гэтыя недахопы, шаравыя краны для труб ПНД ствараюць зручныя ўмовы эксплуатацыі трубаправода. А правільны мантаж забяспечыць надзейнае яго злучэнне з трубой.

відэа

У гэтым відэа вы зможаце паглядзець, як злучаць трубы ПНД з дапамогай муфт, адводаў, трайнік, а таксама як злучыць трубу з шаравым кранам або зрабіць фланцавае злучэнне з металічнай засаўкай:

Гэта анімацыйнае відэа аб седелке для урэзкі ў трубу ПНД пад ціскам:
