Як злучыць трубу пнд з поліпрапіленавай

Нярэдка бываюць выпадкі, калі вырабляючы трубаправод, даводзіцца сутыкацца з праблемай злучэння труб з розных матэрыялаў. У гэтым артыкуле мы разгледзім, як злучыць трубу ПНД з поліпрапіленавай трубой.

Віды злучэння поліпрапіленавай трубы

поліпрапіленавыя фітынгі

Для злучэння поліпрапіленавай трубы з іншымі відамі труб існуюць спецыяльныя фітынгі з разьбой. Адзін бок фітынга прыварваюць да поліпрапіленавай трубе, а другі бок, з разьбой, злучаецца з такога ж дыяметра разьбой на іншы трубе. Разьба на фітынгаў можа быць ўнутранай або вонкавай. Таксама ёсць камбінаваныя муфты. Мы іх разгледзім пазней.

Іншы выгляд злучэння поліпрапіленавай трубы заснаваны на фланцавых злучэнняў. Такі выгляд злучэння ўжываецца ў трубах вялікага памеру. Для мацавання фланца на поліпрапіленавую трубу прыварваюць ўтулка, на якую потым апранаецца фланец. Яшчэ адзін варыянт мацавання ажыццяўляецца прыцемках накладную фланцамі. Іх прылада нагадвае компрессіонные муфту. Фланцавае злучэнне мацуецца на краях трубы аднолькавага дыяметра, і зацягваецца прыцемках накладную гайкамі.

Віды злучэння ПНД труб

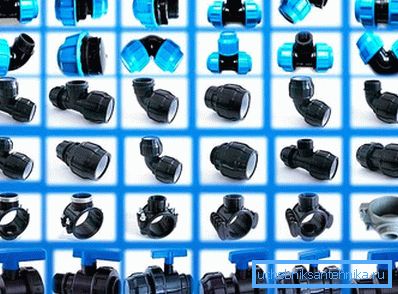

Віды фітынгаў для ПНД труб

Труба ПНД мае прыкладна такія ж прылады для злучэння. Самае распаўсюджанае - цанговых злучэнне. Для злучэння труб выкарыстоўваюць муфту, у якой з аднаго боку знаходзіцца цанга, а з другога разьба. Для мацавання муфты адкручваецца заціскная гайка і апранаецца на ПНД трубу. Цанга ўстаўляецца ўнутр трубы, апранаецца заціскная гайка і шчыльна зацягваецца.

Савет! Заціскныя гайку нельга вельмі моцна заціскаць, інакш яна можа лопнуць ці цанга раздавіць край трубы.

Пасля злучэння цанга на іншы край муфты з разьбой можна накручваць іншую трубу з разьбой такога ж дыяметра.

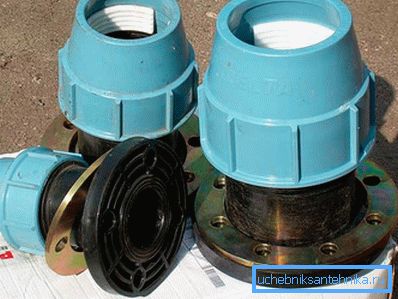

фланец ПНД

Фланцавае злучэнне ПНД труб выконваецца аналагічна злучэнню, апісанаму вышэй. На край ПНД трубы прыварваюць ўтулка, на якую мацуецца фланец. І такое ж прылада з прыцемках накладную фланцам, дзе злучэнне устанаўліваецца на краю труб і прыціскаецца прыцемках накладную гайкамі.

Злучэнне двух труб

Выкарыстоўваючы разгледжаныя вышэй прыстасаванні для труб, можна без працы злучыць ПНД трубу з поліпрапіленавай.

  • У першым выпадку вы мацуеце на ПНД трубу цангу з разьбой, а на пропиленовую трубу - камбінаваную муфту з разьбой. На разьбярства намотваюць ФУМ стужку для ўшчыльнення і скручвалі іх.
  • У другім выпадку вы злучаеце дзве трубы фланцамі. Паміж фланцамі для ўшчыльнення ўстаўляеце гумовую пракладку і сцягваюць іх балтамі.

камбінаваныя муфты

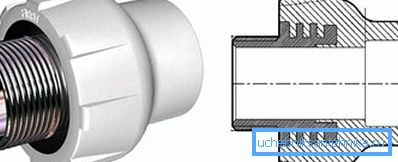

Фітынг поліпрапіленавы вонкавы

Калі з цанговым злучэннем для ПНД трубы усё ясна, то камбінаваныя муфты (фітынгі) для поліпрапіленавых труб разнастайныя. Давайце сцісла іх разгледзім:

  1. Муфта з унутранай разьбой служыць для злучэння трубаправода з іншага тыпу трубой або прыборамі, якія маюць вонкавае разьбярства. Складаецца яна з поліпрапіленавай нарыхтоўкі з впрессованной ўнутр металічнай муфтай, на якой усярэдзіне нарэзаная разьбярства.
  2. Муфта з вонкавай разьбой выконвае тыя ж функцыі, што і разгледжаная вышэй. Адрозніваецца толькі тым, што ў поліпрапіленавую нарыхтоўку впрессована ўтулка з металу з вонкавай разьбой.
  3. Муфта з унутранай разьбой пад ключ складаецца з поліпрапіленавай нарыхтоўкі, у якую впрессована металічная ўтулка, якая выступае за край поліпрапілена металічнымі гранямі. Грані разлічаны пад рожковый ключ. Ўнутры грані нарэзаная разьбярства. Такую ўтулку зручна накручваць ключом на іншую разьбу. Таксама ёсць мадэлі муфт з гранямі пад ключ.
  4. Муфта з вонкавай разьбой пад ключ - тое ж самае, што і муфта, апісаная ў 3 пункце, толькі мае вонкавае разьбярства.
  5. Раздымныя муфта з унутранай разьбой складаецца з двух металічных частак пад рожковый ключ. Прычым адна металічная частка злучаная з поліпрапіленавай нарыхтоўкай. Такія муфты ўсталёўваюцца ў месцах, дзе спатрэбіцца раз'ядноўваць трубаправод або здымаць прыборы. Іншая назва гэтай муфты - амерыканка. Раскручваецца яна двума ключамі.
  6. Раздымныя муфта з вонкавай разьбой падобная на папярэдні выгляд амерыканкі. Адрозненне толькі ў вонкавай разьбе замест ўнутранай.
  7. Муфта з прыцемках накладную гайкай складаецца з поліпрапіленавай нарыхтоўкі, у якую впрессован штуцэр з прыцемках накладную гайкай пад ключ. Усталёўваецца гэтак жа, як і амерыканка: у месцах неабходнага раздыма трубаправода.

Такімі вось камбінаванымі муфтамі, прыпаянымі да поліпрапіленавай трубе лёгка падлучыцца да ПНД трубе, на якой ёсць цанга з падобнай разьбой.

Пайка ПП фітынгаў

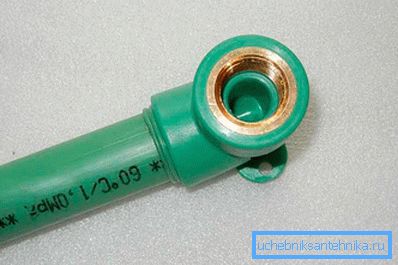

Труба ПП падрыхтавана да стыкоўкі з ПНД трубой

Перш чым злучыць дзве трубы фітынгамі, іх трэба замацаваць на трубе. Мацаванне цанга на ПНД трубе мы разгледзелі вышэй. Зараз разгледзім злучэнне поліпрапіленавай трубы з фітынгам.

Поліпрапіленавыя фітынгі з трубой злучаецца пры дапамозе паяння спецыяльным паяльнікам. Паяльнік з асадкамі усталёўваюць на падстаўку і разаграваюць да 260абC. Край трубы чысцяць ад бруду, здымаюць фаску і абястлушчваюць разам з унутраным бокам муфты. Трубу і фітынг адначасова апранаюць на разагрэтыя асадкі. Пасля разагрэву трубу роўна без павароту ўстаўляюць у фітынг і даюць ім астыць. На гэтым працэс паяння завершаны.

Прачытаўшы гэты артыкул, вы без працы злучыце поліпрапіленавую трубу з ПНД трубой. Тут прадстаўлены ўсе магчымыя варыянты правільнага злучэння. Ёсць энтузіясты, якія сцвярджаюць на будаўнічых форумах, што гэтыя дзве трубы можна злітаваць муфтай пры розных тэмпературах. Але ўся справа ў тым, што поліпрапілен і ПНД складаюцца з розных матэрыялаў, у іх розная тэмпература плаўлення, таму такі шво можа лопнуць ці ўвогуле расплавіцца. Калі вы вырашыце зэканоміць і паэксперыментаваць, то зробіце гэта на свой страх і рызыка.

відэа

Адзін з прыкладаў, як замяніць ўчастак жалезнай трубы на поліпрапіленавую. Па такім жа прынцыпе можна злучаць пластыкавыя трубы з розных матэрыялаў:

фота

На гэтых фотаздымках вы зможаце ўбачыць, як яшчэ можна падключаць пластыкавыя трубы:

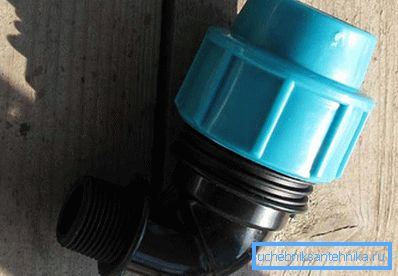

Трайнік ПНД 25-1-25 з вонкавай разьбой можна выкарыстоўваць для падлучэння да ПП трубах
Компрессіонные фітынг для ПНД труб можна выкарыстоўваць для падлучэння да ПП трубах

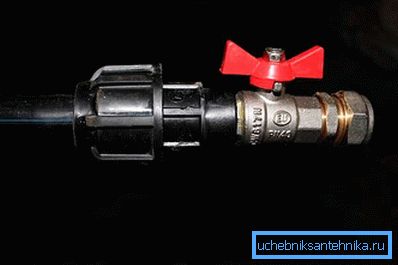

Перахаднік з ПП трубы на кран
Падключэнне ПНД трубы да металічнай трубе з дапамогай муфты

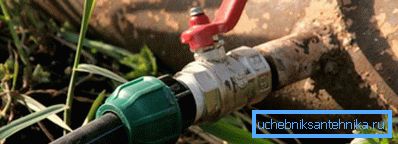

Падключэнне ПНД трубы да металічнай трубе праз кран

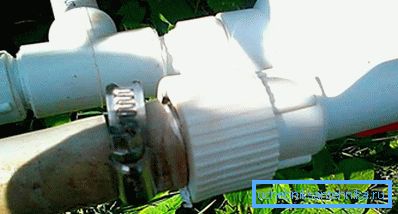

Падключэнне ПП трубы да металічнай трубе
