Як злучыць трубу пнд

Сёння на рынку труб адным з лідэраў з'яўляюцца вырабы з палімерных матэрыялаў. Поліэтыленавыя трубаправоды валодаюць значнымі перавагамі ў параўнанні з прадукцыяй ідэнтычнага прызначэння. Гэтыя трубы больш запатрабаваныя, чым сталёвыя і латуневыя, медныя і ацынкаваныя, ПВХ і металлопластіковые. Трубы ПНД прымяняюцца для транспарціроўкі вадкасцяў самага разнастайнага складу. Яны няцяжкія, гнуткія, лёгка мантуюцца. Акрамя таго, яны могуць злучацца паміж сабой у трубаправоды з дапамогай многіх даступных метадаў. У гэтым артыкуле мы пагаворым аб тым, як злучыць трубу ПНД.

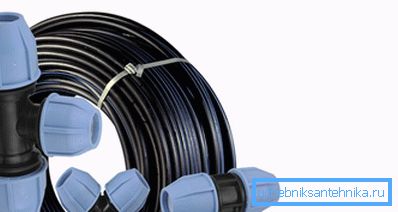

Спосабы злучэння труб ПНД

Злучэнне труб ПНД практычна выконваецца двума спосабамі. Першы спосаб можна падзяліць на:

• стыковую зварку;
• электромуфтовую зварку.

Другі спосаб прадугледжвае:

• муфтовое злучэнне;
• компрессіонные фітынгавых злучэнне.

Савет! Пры абсталяванні самацёчная трубаправодаў шырокае ўжыванне мае раздымныя злучэнні, так як працы па яго прыладзе выконваюцца параўнальна хутка і проста. Калі ж трубаправод прызначаны для працы пад ціскам, рэкамендуецца зварное злучэнне.

Выкананне раздымных злучэнняў

Бо каналізацыйныя трубаправоды з'яўляюцца безнапорныя, да іх злучэнням прад'яўляюцца заніжаныя патрабаванні па параўнанні з вадаправоднымі. Яны дзеляцца на:

• раструбные злучэння, пры якіх гладкі тарэц аднаго трубаправода заводзяць у раструб іншага канструктыўнага элемента. Герметычнасць злучэння забяспечваецца сіліконавымі або гумовымі манжэтамі з эластычнымі ўласцівасцямі;

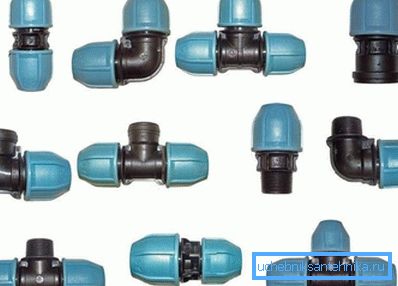

• фітынгавых злучэнні, якія забяспечваюць злучэнне двух тарцоў трубаправодаў спецыяльнай фасоннай дэталлю, званай фітынгам.

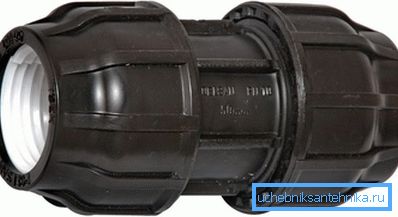

Муфтовое злучэнне

Шырокае прымяненне пры мантажы трубаправодаў маюць муфтовые злучэння з поліэтылену з прымяненнем метаду экструзіі. З дапамогай муфтовых злучэнняў можна хутка, надзейна і без лішняга абсталявання злучыць тарцы трубаправодаў.

Гэты спосаб злучэння мае наступныя перавагі:

• высокая ўстойлівасць да ўздзеянняў механічнага паходжання і да тэмпературных перападаў;
• надзейнасць злучальнага мацавання і даўгавечнасць трубаправодаў;
• шырокая сфера выкарыстання. Дадзены злучальны выгляд ужываецца пры абсталяванні трубаправодаў фактычна самага разнастайнага прызначэння;
• малы кошт поліэтыленавых злучальных дэталяў.

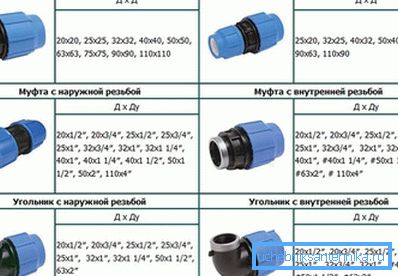

Для мантажу трубаправодаў прымяняюцца наступныя муфтовые разнавіднасці:

• Компрессіонные муфты, якія выпускаюцца з унутранай і вонкавай разьбой. Такія злучальныя элементы прымяняюцца пры мантажы сістэм падачы вады і газу.
• Злучальныя муфты, якія з'яўляюцца самымі простымі - злучаюць канцы трубаправодаў з аднолькавымі дыяметрамі.
• Рэдукцыйны муфты, якія з'яўляюцца пераходнымі пры мацаванні трубаправодных элементаў з рознымі дыяметрамі.

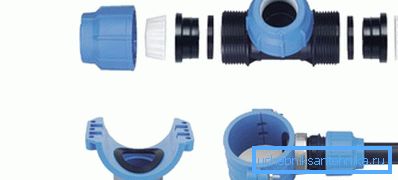

Компрессіонные фітынгавых злучэнне

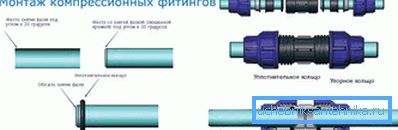

З дапамогай компрессіонные фітынгаў злучаць поліэтыленавыя трубы даволі лёгка. Выконваецца такое мацаванне ў наступнай чарговасцi:

• Фітынг разбіраецца з выкрунтасы прыцемках накладную гайкі.
• Праводзіцца падрыхтоўка канца трубы да злучэння, а менавіта: забруджвання выдаляюцца, па дыяметры здымаецца фаска, для чаго ўжываецца фаскосниматель ці востры будаўнічы нож.
• На трубе маркіруюць адзнаку глыбіні ўваходу трубы ў фітынг.
• Перш чым ўвагнаць трубу ў фітынг, для палягчэння гэтай працы яе шаруюць змазкай з сілікону або звычайным змакрэлымі мылам.
• Пасля таго як труба з ужываннем сілы ўведзена ў фітынг на патрэбную глыбіню, прыцемках накладную гайка зацягваецца назад.

Савет! Гайку абавязкова закручваць толькі рукамі, так як пры выкарыстанні гаечны ключ можна перастарацца.

Выкананне неразъемных злучэнняў

Пры мантажы напорных трубаправодаў найбольш прымальнымі з'яўляюцца зварныя злучэння неразъемного тыпу. Мантаваць іх нескладана і пры гэтай аперацыі асаблівай кваліфікацыі не патрабуецца.

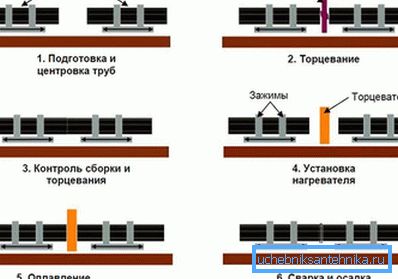

стыковой зваркі

Зараз пагаворым аб злучэнні труб ПНД з дапамогай стыковой зваркі. Для гэтага трэба набыць спецыяльны паяльнік, які ўжываецца ў працы з палімернымі трубамі. Бо стаіць ён невялікіх грошай, істотных фінансавых выдаткаў не патрэбна - прафесійныя майстры абыдуцца значна даражэй. Работы выконваюцца ў наступнай чарговасцi:

• у заціскных лапах зварачнага апарата замацоўваюцца канцы трубаправодаў, якія будуць зварваць, і праводзіцца цэнтроўка;
• адбываецца разагрэў паверхняў да пачатковага плаўлення;
• прыбіраецца паяльнік, і паміж сабой сціскаюцца расплаўленыя паверхні;
• далей адбываецца натуральнае астуджэнне ўтварыўся шва.

Электромуфтовая зварка

Гэты спосаб не нашмат складаней папярэдняга, але патрабуе выкарыстання спецыяльных муфт з устаўленымі электрычнымі спіралямі, якія разаграваюць элемент пры падачы напружання. У выніку элементы злучэння зварваюцца з паверхняй муфты. Каб працэс зваркі прайшоў нармальна, трэба:

• папярэдне зачысціць тарцы зварваецца труб,
• забяспечыць статычнае стан дэталяў злучэння падчас зваркі.

Плюсам гэтага метаду злучэння з'яўляецца прастата выконваемых работ. Адчувальны мінус - дарагоўля электрычных муфт. Калі плануецца вялікая колькасць злучэнняў, то лепш ужыць кантактную сварку.

Злучэнне з металічнымі трубамі

Каб злучыць трубы з поліэтылену і металу, выкарыстоўваюць два метаду злучэння:

• Рэзьбавыя злучэння для труб з маленькім дыяметрам. У гэтым выпадку трэба купіць фітынгі спецыяльнага прызначэння, якія з аднаго боку павінны мець нарэзаную разьбу для стыкоўкі з металічнай трубой, з другога - муфту ідэальнай гладкасці для мацавання з трубой ПНД.
• Фланцавае злучэнне для труб з вялікім дыяметрам. У гэтым выпадку да поліэтыленавым трубам прыварваюцца буртовые ўтулкі, якія даюць магчымасць выкарыстоўваць на яе паверхні дадатковы фланец, сцягваць з фланцем металічнай трубы з дапамогай шпілек і гаек.

Для таго каб выбраць патрэбнае злучэнне, трэба супаставіць усе плюсы і мінусы кожнага, паглядзець відэа пра тое, як злучаюцца трубы ПНД, зрабіць пробную спробу, і можна прыступаць да асноўных прац.

відэа

З гэтага відэа вы даведаецеся, як зрабіць мантаж компрессіонные муфты:
