Як злучыць трубы пнд фітынгам

Палімеры трывала ўвайшлі ў наша жыццё. З гэтай сыравіны робяцца самыя разнастайныя прадметы і канструкцыі. У сучасных каналізацыйных і водаправодных сістэмах (ды і ў іншых трубаправодах) выкарыстоўваюць ПНД-трубы. Такія вырабы валодаюць такой жа трываласцю, як металічныя аналагі, але пры гэтым нашмат прасцей у мантажы і значна даўжэй служаць. Ствараць трубаправоды з палімерных труб можна без адмысловай тэхнікі або абсталявання. Які лучыць трубы ПНД фітынгам будзе расказана ў дадзеным артыкуле.

спосабы злучэння

Каб зрабіць каналізацыю ці вадаправод, трубы неабходна злучыць, пры гэтым месца стыку можа быць разборным або неразборным. Другі спосаб мае на ўвазе зварку. Для гэтага неабходна выкарыстоўваць спецыяльныя прыстасаванні.

У разборнага злучэння ёсць мноства станоўчых якасцяў. Вось толькі асноўныя з іх:

• Лёгкасць мантажу. Усе працы можна зрабіць самастойна, нават без памочніка.
• Магчымасць дэмантажу. Калі трубы забіліся або пашкодзілі, можна лёгка правесці рамонтныя работы.

Менавіта таму практычна ўсе злучэння ПНД труб (асабліва ў дамах і кватэрах) робяцца з выкарыстаннем фітынга ці муфт.

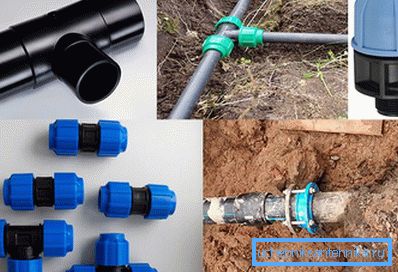

Віды ўжываюцца фітынгаў

Для мантажу труб з палімераў могуць прымяняцца некалькі разнавіднасцяў фітынгаў. А менавіта:

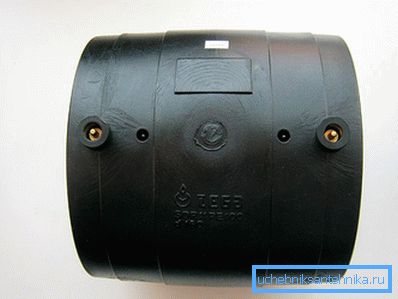

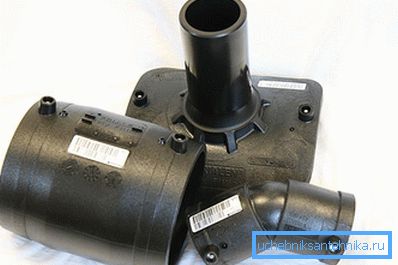

• Электросварные. Ён уяўляе сабой канструкцыю з адмысловым элементам. Пры дапамозе электрычнасці награваецца провад, які растоплівае пластык і стварае трывалую стыкоўку. Пры дапамозе такога фітынга ствараецца неразъемное злучэнне.

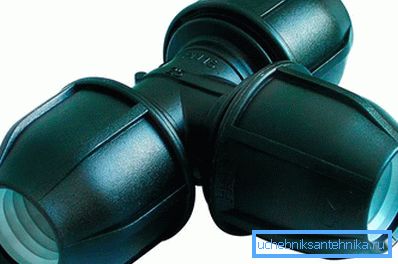

• Компрессіонные. Менавіта такую ​​канструкцыю найбольш часта ўжываюць пры мантажы розных трубаправодаў.
• Рэдукцыйны. Гэты фітынг прызначаны для злучэння труб розных Дзіметрыя.

Электросварные фітынгі ўжываюць вельмі рэдка. Гэта абумоўліваецца неразъемностью атрыманага злучэння і дарагоўляй самага прыстасаванні. Рэдукцыйны фітынгі выкарыстоўваюць пры падлучэнні трубаправодаў да лічыльніках і іншым элементам камунікацый. А вось компрессіонные канструкцыі ўжываюць найбольш часта.

Самі фітынгі могуць мець розную геаметрыю. Выкарыстоўваюцца як прамыя злучэння, так і пад рознымі кутамі. Таксама шырока распаўсюджаны розныя разветвители, траякі і іншыя канструкцыі. Акрамя гэтага, могуць прымяняцца як нерухомыя злучэння, так і з магчымасцю зрушэнняў труб адносна адзін аднаго.

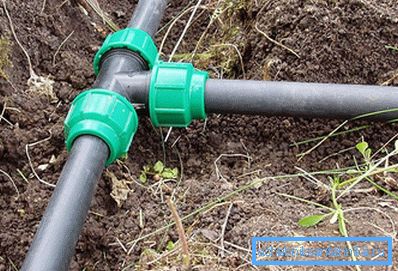

Злучаем трубы з выкарыстаннем фітынгаў

Найбольш часта выкарыстоўваецца менавіта компрессіонные фітынг. Гэта абумоўліваецца прастатой яго прымянення. Як правільна злучыць ПНД трубы з выкарыстаннем компрессіонные фітынга? Пра гэта і пойдзе зараз гаворка. Перш за ўсё неабходна зразумець прылада такой канструкцыі. Компрессіонные фітынг складаецца з:

• корпуса з поліэтылену;
• ўшчыльняючымі кольцаў;
• для абароны ад механічных пашкоджанняў выкарыстоўваюцца заціскныя кольцы;
• ўтулкі;
• накрывак-гаек.

Такія фітынгі выпускаюцца рознага дыяметра. У крамах можна знайсці канструкцыю для труб ад 16 да O 110 мм.

Для злучэння труб пры дапамозе кампрэсарнага фітынга неабходна прытрымлівацца наступным інструкцыям:

1. Разбіраецца канструкцыя фітынга. Адкручваюцца вечка-гайкі і апранаюцца на іх канцы труб (папярэдне з іх неабходна зняць фаску пры дапамозе добра навостранай нажа або фаскоснимателя).
2. Адзначаем на канцах трубы адлегласць, на якое яны павінны ўвайсці ў трубу. Каб палегчыць злучэнне можна намачыць сам фітынг і канцы труб вадой ці слабым мыльным растворам.
3. Вставляем трубы ў фітынг да адзначанай даўжыні. Пры гэтым спатрэбіцца прыкласці фізічныя намаганні. Так труба шчыльна ўвойдзе ў ўшчыльняльнае кольца.
4. Затым зацягваем вечка-гайку. Гэта пажадана рабіць без выкарыстання інструмента проста рукой. Так памяншаецца рызыка перацягнуць гайку, а значыць, пагоршыць герметычнасць. На гэтым працэс злучэння скончаны.

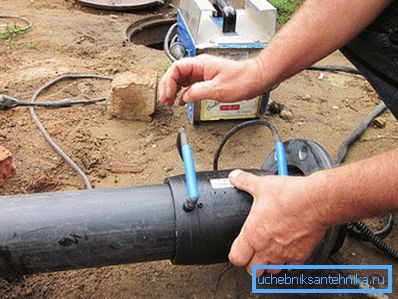

Пры выкарыстанні электросварные фітынга, неабходны крыніца электрычнасці (генератар або электраразеткі). Трубы і сам злучальны элемент ачышчаюцца ад забруджвальнікаў і фіксуюцца на адной восі. Пры гэтым неабходна дамагчыся нерухомасці ўсёй канструкцыі.

Затым да фітынгі падключаецца крыніца току. У выніку награвальны элемент пачынае плавіць пластык. У расплаўленым стане матэрыял стварае неабходны ціск, і трубы трывала злучаюцца.

Калі вы плануеце зрабіць вадаправод або каналізацыю сваімі рукамі, то скарыстайцеся компрессіонные фітынгам. Такія прылады досыць простыя ў мантажы і пры гэтым ствараюць надзейнае злучэнне здольнае вытрымаць ціск у 25 атмасфер. Выкарыстанне электросварные фітынга ў побыце вельмі рэдка, з прычыны дарагоўлі і складанасці ў выкарыстанні.

Таксама хочам прапанаваць вам азнаёміцца ​​з артыкуламі аб вадаправодзе:

• Як літаваць поліпрапіленавыя трубы.
• Які лучыць поліпрапіленавыя трубы.
• Страты напору ў трубаправодзе.
• Як заглушыць вадаправодную трубу.
• Як пазбавіцца ад кандэнсату на трубах.
• Як злучыць дзве трубы.

Для больш дэталёвага азнаямлення з працэсам злучэння ПНД труб, мы прапануем вам прагледзець відэа, падабранае да гэтай тэмы, якое знаходзіцца ў канцы артыкула.

 відэа

У гэтым відэа паказаны мантаж компрессіонные муфты:

Паглядзіце, як выконваецца зварка поліэтыленавых труб ПНД ў стык:
