Як зварыць трубы ручной дуговой зваркай: вывучаем тэхналогію

Пры будаўніцтве трубаправодаў, а таксама ў хатняй гаспадарцы выкарыстоўваецца некалькі спосабаў злучэння труб. Але сярод усяго разнастайнасці найбольш часта выкарыстоўваецца менавіта зварка. Такая папулярнасць тлумачыцца тым, што дзякуючы дадзеным спосабе атрымліваецца практычна маналітнае злучэнне, якое мае высокія трывальныя характарыстыкі. Акрамя таго, дасягаецца высокі ўзровень герметычнасці.

Асноўныя спосабы зваркі

газавая зварка

Усе спосабы дадзенага злучэння можна ўмоўна падзяліць на дзве групы:

• Газазваркай з выкарыстаннем ціску;
• Газазваркай, якая выкарыстоўвае тэрмічнае ўздзеянне, то ёсць плаўленне.

У сваю чаргу газазваркай з выкарыстаннем ціску таксама падзяляецца на наступныя падвіды:

• Кантактная автосварка;
• Злучэнне пры дапамозе трэння;
• Газопрессовая зварка;
• Зварка халоднага тыпу;
• Тэрмітныя злучэнне.

Савет! Халодны тып газазваркай для патрубков выкарыстоўваецца пры працы з тымі элементамі, якія выраблены з каляровых металаў і адрозніваюцца пластычнасцю (гэта значыць медзь або алюміній). Прынцып гэтага тыпу злучэння заключаецца ў сумеснай пластычнай дэфармацыі матэрыялу ў тым месцы, дзе яго злучэння адчуваюць моцны сціск.

Зварка тэрмічнымі метадамі:

• Зварка труб ручной дуговой зваркай;
• Газазваркай.

Цана на розныя метады такога тыпу злучэння адрозніваецца неістотна, таму ён не можа стаць вызначальным крытэрыем пры выбары таго ці іншага метаду.

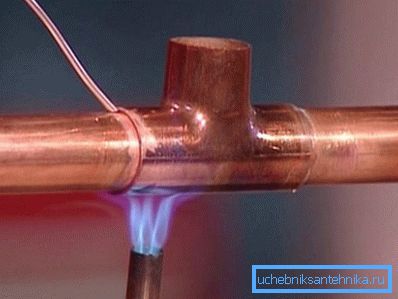

Тэхналогія выкарыстання газазваркай

Першы этап работ - гэта падрыхтоўка труб пад зварку. Тут разаграваюцца абзы зварваецца патрубков ў падавай з апарата газакіслародная полымя. Зазор паміж беражкамі раўнамерна запаўняецца расплаўленым металам выкарыстоўванага прутка.

Варта адзначыць, што шво, які атрыманы ў выніку дадзенага метаду, мае больш нізкія механічныя ўласцівасці ў параўнанні са швом, атрыманых у выніку электрадугавой спосабу.

Метад газазваркай пераважней выкарыстоўваць, калі праца вядзецца з патрубкамі малой таўшчыні (да 3.5 мм). Вельмі важным этапам перад пачаткам работ з'яўляецца падрыхтоўка беражкоў труб пад зварку.

Матэрыялы і сродкі, якія прымяняюцца пры газазваркай

Варта адзначыць, што ў дадзеным метадзе выкарыстоўваюцца разнастайныя прыстасаванні для зваркі труб.

Каб правільна правесці працэс газазваркай неабходна выкарыстоўваць:

• Кісларод. Неабходны для падтрымання стабільнага гарэння і высокай тэмпературы.
• Ацэтылен, які ўяўляе сабой аснову для гарэння.

Савет! У некаторых выпадках магчымая замена ацэтылену на іншыя гаручыя газы. Асноўны крытэрый - гэта тэмпература полымя гарэлкі, якая павінна быць у 2 разы больш той тэмпературы, пры якой плавіцца метал. Часта выкарыстоўваюць прапан і метан.

Акрамя гэтых двух газаў таксама неабходныя:

• Зварачны дрот, якая выступае ў якасці присадочного матэрыялу для запаўнення шва. Хімічны склад абранай дроту павінен быць максімальна блізкім да складу металу.
• Флюсы. Гэты матэрыял адказвае за зніжэнне ступені окисляемости матэрыялаў падчас правядзення зварачных работ. Флюс можа быць у выглядзе парашка або пасты. Пры награванні дадзенае рэчыва ўсплывае наверх, тым самым утвараючы ахоўную плёнку, якая максімальна перашкаджае пранікненню ў метал малекул паветра.

тэхніка зваркі

Газазваркай сваімі рукамі мае выразную паслядоўнасць:

• Ачыстка паверхні металу ад забруджвання;
• Падрыхтоўка патрубков да злучэння, а менавіта механічная апрацоўка беражкоў. Калі зварваюцца танкасценныя патрубкі, то ў такой апрацоўцы няма неабходнасці.

Асобна варта заўважыць, што сучасная тэхналогія газазваркай патрубков выкарыстоўвае два розных спосабу выканання:

• Правы. У дадзеным выпадку выкананне работ вядзецца злева направа. Полымя гарэлкі накіроўваецца на ўчастак шва, а присадочный пруток плаўна перамяшчаецца ўслед за газавай гарэлкай. У дадзеным метадзе прадукцыйнасць павышаецца практычна на чвэрць, расход газаў зніжаецца. Гэты выгляд злучэння ўжываюць пры таўшчыні сценак патрубков ад 5 мм.
• Левы. Тут кірунак руху - злева направа, полымя гарэлкі накіроўваюць на яшчэ не апрацаваныя зваркай абзы патрубков, а пруток перамяшчаюць наперадзе гарэлкі. Так становіцца даступнай зварка труб у цяжкадаступных месцах. Акрамя таго, таварны выгляд вырабы, вырабленага такім спосабам, значна вышэй.

разделка беражкоў

Падрыхтоўка труб да зваркі з'яўляецца важным падрыхтоўчым этапам, ад якога залежыць якасць будучай працы. У падрыхтоўку ўваходзіць разделка беражкоў. Памятаеце, што гэты этап работ дазваляе накладваць швы пластамі, кожны з іх мае невялікае сячэнне.

Пры разделке беражкоў паляпшаецца сама структура шва, што спрыяе зніжэнню напружання ў метале. Кут раздзелкі можа знаходзіцца ў межах ад 25 да 50 градусаў. Выбар канкрэтнага значэння залежыць ад таўшчыні металу, а таксама ад абранага спосабу зваркі, тыпу злучэння.

Зварка кораня шва труб павінна выконвацца прафесіяналам або пад яго чулым кіраўніцтвам. Інструкцыя па рэалізацыі дадзенага этапу лічыцца дастаткова складанай, таму яе, у большасці выпадкаў, аддаюць на водкуп спецыялістам.

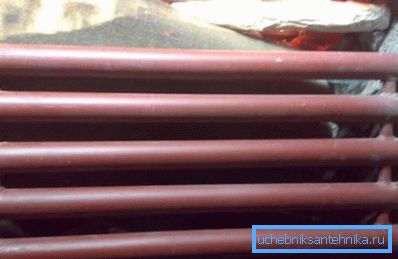

Зварка батарэі з труб

Давайце разбярэмся, як зварыць батарэю з труб у хатніх умовах, калі ўсе неабходныя прылады і матэрыялы ёсць пад рукой.

Для гэтага выконваецца наступная паслядоўнасць:

• Наразаецца труба неабходнай даўжыні.
• Колькасць секцый залежыць ад Вашага жадання.
• Робіцца разметка пад перамычкі. Для іх ставіцца труба дыяметрам у 25 мм, даўжыня 10 см.
• Зараз з сталёвага ліста наразаюцца заглушкі.
• Праразаюцца адтуліны пад перамычкі, цэнтральныя трубы праразаюцца наскрозь, а верхняя, ніжняя толькі з унутраных бакоў.
• Раскладваецца батарэя з перамычкамі, робяцца "прыхваткамі" для фіксацыі.
• У вертыкальным становішчы Праварваюць ўсе стыкі.

выснову

Зварка труб з'яўляецца найбольш аптымальным метадам для герметычнага злучэння, няхай гэта будзе працы па будаўніцтве новага трубаправода або мантаж труб сістэмы каналізацыі або ацяплення ў хатніх умовах.

У прадстаўленым відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме.
