Які бывае гафрыраваная труба: асаблівасці найбольш

У вытворчасці, прамысловасці, будаўніцтве, а таксама для розных бытавых мэт выкарыстоўваецца гафрыраваная труба з протяжкой двухслаёвая, ці ж іншы тып такіх канструкцыйных шлангаў. У залежнасці ад тэхнічных умоў, якія вызначаюць яе прымяненне, будзе мяняцца матэрыял (пластык, гума, метал), яго якасны склад і памеры (даўжыня, дыяметр). Больш падрабязна мы пагаворым пра гэта ніжэй, падаўшы дадатковую інфармацыю.

гафрыраваныя вырабы

Заўвага. Па вялікім рахунку, труба гафрыраваная - ДАСТ залежыць ад матэрыялу - з'яўляецца універсальным прыстасаваннем. Тут магчымая аднаслаёвай або двухслаёвая сценка з палімернай абалонкай і / або элементамі армавання.

• Для лёгкаўзгаральных канструкцый, праз якія трэба працягнуць кабелі камунікацый, а таксама для транспарціроўкі газаў і вадкасцей часцяком ужываецца гафрыраваная сталёвая труба, якая можа быць зроблена з чорнай або з нержавеючай сталі. Канфігурацыя паверхні (форма гофры, крок кольцаў, дыяметр) можа моцна адрознівацца, але пры гэтым такія паказчыкі не будуць уплываць на яе якасць, а толькі паказваць на прыналежнасць да таго ці іншага заводу-вытворцу. Прадукцыя такога тыпу вырабляецца па агульнасаюзнаму стандарту ОСТ 35-22-83.

• У большасці выпадкаў гафрыраваная гумавая труба выкарыстоўваецца для перапампоўвання вадкасцяў, але таксама яна можа служыць для семя- і тукопроводов (з выкарыстаннем ТУ РБ 00149438.091-99), муфт і патрубков рознай велічыні. Такое гумовае выраб часцяком армуецца сталёвы спіраллю, што істотна павышае яго тэхнічныя магчымасці, так як надаць калянасць дазваляе вытрымліваць сур'ёзныя механічныя нагрузкі пры працы на ўсмоктванне або нагнятанне. Прадукцыя такога тыпу вырабляецца па ГОСТ 5398-76.

• Як правіла, гафрыраваная пластыкавая труба можа прымяняцца як гнуткі кабель-канал для розных камунікацый, а таксама ў якасці каналізацыйных патрубков для сіфонаў мыек, ваннаў, ракавін, душавых кабінак, унітазаў і гэтак далей.

Для яе вырабу выкарыстоўваецца ПВХ (полівінілхларыду), ПНД (поліэтылен нізкага ціску), ПВД (поліэтылен высокага ціску) або абедзве гэтыя мадыфікацыі адначасова (два пласта). Да таго ж для сантэхнічных мэтаў яна можа быць армаваная сталёвымі кольцамі або спіраллю. Прадукцыя такога тыпу вырабляецца па ДАСТ 17675-87.

Агляд матэрыялаў

сталь

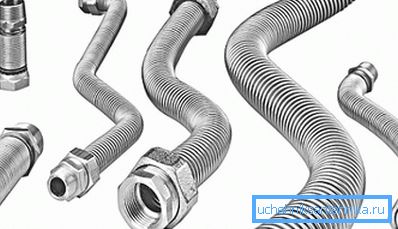

На дадзены момант на будаўнічым рынку лідзіруючыя пазіцыі ўтрымлівае карэйская гафрыраваная негорючая труба з нержавеючай сталі, хоць у XX стагоддзі яе ўпершыню пачалі вырабляць японскія вытворцы. Але калі казаць пра геаграфію выкарыстання, то яна ахоплівае практычна ўвесь свет. Папулярнасць і высокі кошт такой прадукцыі не дзіўныя, так як яна вырабляецца з высоколегированной сталі.

Улічваючы тое акалічнасць, што нержавеючая сталь не схільная карозіі і акіслення, для такіх вырабаў не патрабуецца прафілактычнае абслугоўванне, такім чынам, эксплуатацыйны рэсурс у іх практычна бязмежны. Такое якасць дазваляе выкарыстоўваць сталёвую нержавелую гофру закрытым спосабам, гэта значыць укладваць яе пад абліцоўванне (гіпсакардон, вагонку), заліваць бетонам і латаць шпакляваннем.

Для такой трубы не патрэбныя кампенсацыйныя муфты, так як тэмпературная дэфармацыя гасіцца самой структурай вырабы, а ў выпадку замаразкі яе можна адаграваць нават адкрытым полымем. Пры транспарціроўцы вадкасцяў на ўнутраных сценках не ўтворыцца розных адкладаў і арганічных утварэнняў накшталт водарасцяў, таму дадатковая ачыстка тут не патрабуецца.

Часам такія шлангі маюць поліэтыленавае пакрыццё, якое больш служыць для дэкарацыі, напрыклад, для халоднай вады, робіцца сіняе пакрыццё, а для гарачай - чырвонае.

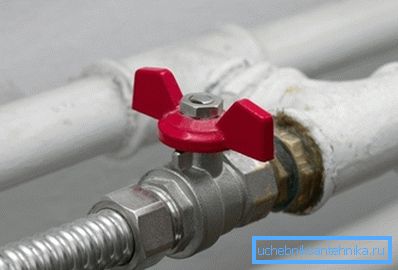

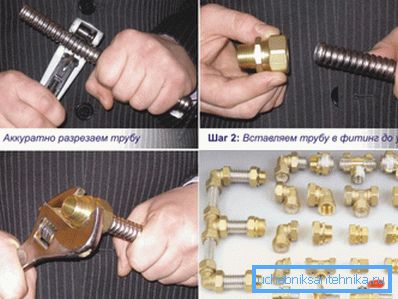

Стыкоўка гафрыраваных сталёвых шлангаў адзін з адным, а таксама з рознымі механізмамі і прыстасаваннямі ажыццяўляецца пры дапамозе адмысловых латуневых фітынгаў, якія таксама з'яўляюцца компрессіонные (кампрэсія ствараецца дзякуючы гумовым або паронитовым пракладкам, якія пастаўляюцца ў камплекце з фітынгамі).

Якіх-небудзь асаблівых інструментаў для мантажу тут не патрабуецца - майстры звычайна абыходзяцца разводным або газавым ключом, а зрэдку - ражковым.

Заўвага. Не так даўно металлорукав сталі выкарыстоўваць для мантажу газавых установак. Такія шлангі значна надзейней гумовых - яны могуць вытрымаць любы ціск, якое толькі магчыма ў сістэме, не лопаюцца і не рэпаюцца ад часу.

гума

Нягледзячы на ​​тое, што такія шлангі называюць гумовымі, на самай справе яны ўяўляюць сабой шматслаёвае кампазітнае гумавая тэхнічны выраб. Рукавы з чыстай гумы механічна нетрывалыя і ўжываюцца хіба што для семя- і тукопроводов. У паўсядзённым жыцці армаваны шланг такога тыпу вы можаце ўбачыць на пажарных і асенізацыйнай машынах (бочках).

Класіфікацыя рукавоў па ДАСТ 5398-76 прыводзіцца ў табліцы:

  Заўвага. Да 1-й групе ставяцца всасывать рукавы з разрэджаннем вадкасці да 0,08МПа, а ў 2-ю групу ўключаюць напорных-всасывать з магчымым ціскам да 1,2МПа. Розныя гумовыя шлангі з тэкстыльнай каркасам могуць быць выкарыстаны пры любой спякоце (трапічны клімат) з ніжнім парогам тэмпературы -50? C.

Пры куплі РТІ такога тыпу звяртайце ўвагу на наяўнасць маркіроўкі (гэта тая ж інструкцыя па ўжыванні), якая ў абавязковым парадку павінна быць нанесена ў выглядзе падоўжнай паласы з дапамогай рэльефу ці ж нязмыўнай фарбай. Ўмоўныя абазначэння, якія вы там ўбачыце, паказваюць на клас, групу, унутраны дыяметр, намінальнае ціск і магчымасць кліматычнага выкарыстання.

Напрыклад, маркіроўка Б (А) - 1 - 25 - 10 - Т - ДАСТ 5398-76 паказвае на тое, што рукаў з антыстатыкі прызначаны для перапампоўкі паліва з рабочым ціскам 1,0МПа ў трапічным клімаце з ніжняй мяжой -10? C.

На малюнку вы бачыце канструкцыю шматслойнага гумовага рукавы, які складаецца з такіх элементаў:

1. Тэкстыльная оплётка;
2. Гумовы пласт;
3. Металічная спіраль;
4. Гумовы пласт;
5. Тэкстыльная оплётка;
6. Дадатковы тэкстыльны або гумовы пласт.

Для шлангаў класа Б, П і КЩ вонкавы пласт робіцца з гумы, а на канцах такіх рукавоў звычайна ёсць бескаркасныя мяккія абшэўкі, якія дазваляюць падлучацца да пераходным патрубкам і жорсткім трубаправодах. Складское захоўванне такіх гумавая тэхнічных вырабаў павінна вырабляцца пры тэмпературы ад -25? C да +35? C, на адлегласці не менш за метр ад ацяпляльных прыбораў любога тыпу.

палімеры

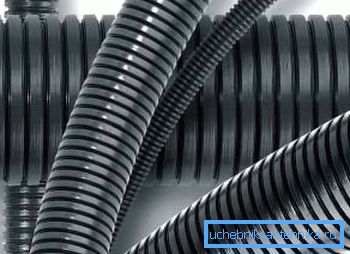

Для абароны кабельных і правадных камунікацый у складаных эксплуатацыйных умовах выкарыстоўваецца поліамідная гофра, якая здольная захоўваць гнуткасць і механічную трываласць пры ўдарах і пры тэмпературы ад -40? C да 105? C, а для кароткачасовага перыяду +150? C.

Пры апусканні на глыбіню да 20м унікальныя компрессіонные аксэсуары забяспечваюць надзейную герметызацыю, а таксама прастату мантажу. Акрамя таго, сценкі з поліаміду абараняюць кабелі ад розных нафтапрадуктаў тыпу бензіну, дызпаліва, газы і алеяў, яны ўстойлівыя да ўльтрафіялетавага выпраменьвання і не рэагуюць на вібрацыйныя нагрузкі.

наменклатура вырабаў

Згодна з ДАСТ 287-79 поліамідныя трубы такога тыпу могуць быць двух відаў - ПВ-2 і ПВ-0.

• першы варыянт адрозніваецца больш высокімі паказчыкамі ўдаратрываласці, і можа быць выкарыстаны для мантажу індустрыяльнага абсталявання, тэлевізійных і электрычных камунікацый, сістэм сувязі, дзе для кабель-канала не прад'яўляюцца павышаныя патрабаванні па пажарнай бяспекі.
• другі варыянт мае меншую механічную трываласць і яго выкарыстоўваюць для тых жа мэт, але пры наяўнасці пэўных патрабаванняў па пажарабяспекі. Характэрна, што менавіта ПВ-0 выкарыстоўваюць для камунікацый электрычнасці і сувязі пры іх мантажы сваімі рукамі ў хатніх умовах.

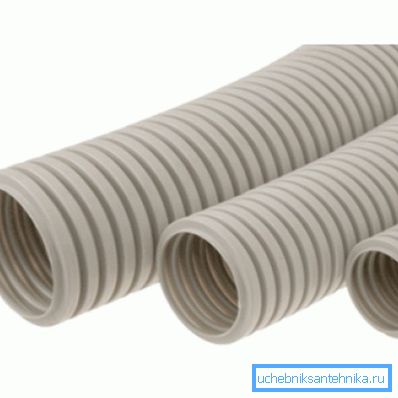

Поливинилхлоридные трубы вырабляюцца з таго ж матэрыялу і выкарыстоўваюцца ў якасці кабель-каналаў для камунікацый тэлерадыёвяшчання, электрасетак і сувязі. Таксама іх з поспехам ужываюць у хатніх умовах (кошт досыць ўмераная) для маскіроўкі тых жа сетак пад каркаснай абліцоўваннем тыпу гіпсакардону і вагонкі, але не заліваюць бетонам і ня латаюць шпатлёўкай.

Савет! Калі ёсць неабходнасць абараніць схаванае змесціва ад уздзеяння ультрафіялетавага выпраменьвання, выбіраюць гофру чорнага колеру.

Для каркаснай абліцоўвання тыпу фальш-столяў добра падыходзіць гафрыраваная труба з зондам, які дазваляе не толькі заводзіць кабелі ўнутр канала, але і вырабляць рамонтныя работы па дэмантажы / мантажы змесціва. ПВХ гофра з зондам досыць устойлівая да нізкіх і высокіх тэмператур (у сярэднім ад -40? C да +40? C) і не рэагуе на кантакт з нафтапрадуктамі з разраду гаруча-змазачных матэрыялаў.

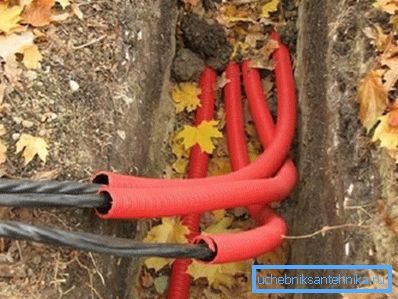

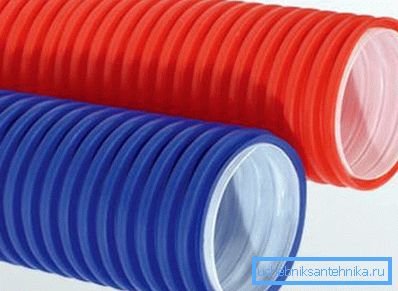

Вельмі часта для мантажу розных кабельных камунікацый выкарыстоўваецца гафрыраваная падвойная труба з камбінаванага поліэтылену, гэта значыць, пласты маюць розныя характарыстыкі.

Гэта ПНД (ПЭНД) - поліэтылен нізкага ціску і ПВД (ПЭВД) - поліэтылен высокага ціску (не блытайце - поліпрапіленавая труба не мае да такіх вырабах ніякага дачынення!).

• Верхні пласт складаецца з ПНД і яго досыць лёгка вызначыць навобмацак. Ён шурпаты і не валодае цягучасці, але затое устойлівы да ўдараў, не рэагуе на нафтапрадукты з разраду ГЗМ і з'яўляецца выдатным дыэлектрыкам.
• Унутры знаходзіцца пласт ПВД - ён часцей за ўсё белага колеру, мае вельмі гладкую паверхню і валодае добрай цягучасці. Да ўсяго гэтага можна дадаць тыя ж станоўчыя якасці, што і ў ПНД.

Заўвага. Варта таксама адзначыць, што вырабляецца яшчэ і поліэтылен сярэдняга ціску (ПСД), але яго часцей за ўсё адносяць да разраду ПНД і ў вытворчасці гафрыраваных вырабаў ён практычна не ўжываецца.

заключэнне

Як бы там ні было, гафрыраваная труба з поліаміду, поліэтылену, гумы, сталі або камбінацыі гэтых матэрыялаў дастаткова трывала ўвайшла ў наш побыт. І нават калі вы гэтага не заўважаеце - вы ў любым выпадку карыстаецеся рознымі выгодамі цывілізацыі, дзе выкарыстоўваецца такое прыстасаванне.

У тэматычным відэа ў гэтым артыкуле вы зможаце знайсці дадатковую інфармацыю па абмяркоўваецца пытанні, магчыма, што яна таксама апынецца карыснай для вас.
