Які дыяметр трубы выбраць для ацяплення: апісанне асноўных
Калі вы праводзіце ў кватэры ці прыватным доме ацяпленне, то акрамя матэрыялу выкарыстоўваюцца труб варта ўлічваць і памеры іх перасекаў. Яны вызначаюць аб'ём прапускаў вадкасць за пэўную адзінку часу, што адчувальна ўплывае на прадукцыйнасць ўсёй канструкцыі. Пра тое, як знайсці гэты паказчык, мы пагаворым далей.
Ўзаемасувязь паміж перасекам трубаправода і магутнасцю напору ў ім
Для пачатку варта развеяць міф пра тое, што, чым тоўшчы труба, тым у ёй больш інтэнсіўна рух цепланосбіта. Пры празмерным павелічэнні дыяметра ціск у сістэме можа ўпасці да такой ступені, што ацяплення ў доме перастануць жыць і зусім. Каб не дапусціць такога, азнаёмцеся з наступнай табліцай, у якой пазначаны параметры цепланосбіта для найбольш распаўсюджаных відаў трубавых вырабаў:
| выгляд трубы | Выдатак, м3/ г | Хуткасць, м / с | Страты напору, м / 100 м |
| Сталь новая 133? 5 | 60 | 1,4 | 3,6 |
| Сталь старая 133? 5 | 60 | 1,4 | 6,84 |
| ПЭ 100 110? 6,6 (SDR 17) | 60 | 2,26 | 4,1 |
| ПЭ 80 110? 8,1 (SDR 13,6) | 60 | 2,41 | 4,8 |
| Сталь новая 245? 6 | 400 | 2,6 | 4,3 |
| Сталь старая 245? 6 | 400 | 2,6 | 7 |
| ПЭ 100 225? 13,4 (SDR 17) | 400 | 3,6 | 4 |
| ПЭ 80 225? 16,6 (SDR 13,6) | 400 | 3,85 | 4,8 |
| Сталь новая 630? 10 | 3000 | 2,85 | 1,33 |
| Сталь старая 630? 10 | 3000 | 2,85 | 1,98 |
| ПЭ 100 560? 33,2 (SDR 17) | 3000 | 4,35 | 1,96 |
| ПЭ 80 560? 41,2 (SDR 13,6) | 3000 | 4,65 | 2,3 |
| Сталь новая 820? 12 | 4000 | 2,23 | 0,6 |
| Сталь старая 820? 12 | 4000 | 2,23 | 0,87 |
| ПЭ 100 800? 47,4 (SDR 17) | 4000 | 2,85 | 0,59 |
| ПЭ 80 800? 58,8 (SDR 13,6) | 4000 | 3 | 0,69 |
асаблівасці выбару
Як выбраць дыяметр трубы для ацяплення? Давайце азнаёмімся для пачатку з іх апісаннем.
апісанне
Выбар дыяметра труб для ацяплення вызначаецца наступнымі характарыстыкамі:

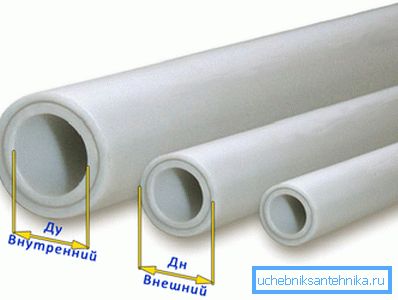

- Адлегласць паміж ўнутранымі сценкамі - унутраны дыяметр труб. Гэта найбольш важны паказчык, які дэманструе прапускныя здольнасці будучай канструкцыі.
- Адлегласць паміж вонкавымі сценкамі - вонкавы дыяметр. Ён класіфікуецца на:
| клас | Параметр, см |
| малы | 0,5-10,2 |
| сярэдні | 10,2-40,6 |
| вялікі | 40,6 і больш |
- умоўны праход. Значэнне перасеку акругляецца і перакладаецца ў цалевыя адзінкі вымярэння.

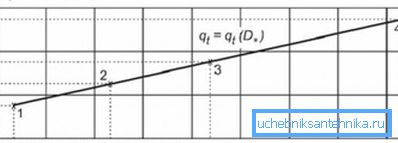

Розніца паміж знешнім і ўнутраным дыяметрамі - гэта таўшчыня сценкі вырабы, якая аказвае ўплыў на цеплааддачу трубаправода.
Менш або больш
Пасля правядзення разлікаў значэння могуць прыняць некаторы дыяпазон, у які бок адхіліцца лепш: у вялікую або меншую?

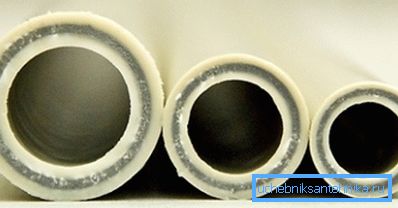

Спецыялісты лічаць, што больш рацыянальна выкарыстоўваць малое перасек па некалькіх прычынах:
- У трубаправодзе знаходзіцца меншая колькасць цепланосбіта, які неабходна нагрэць. Такім чынам цана эксплуатацыі сістэмы ацяплення зніжаецца.
- Прасцей ажыццяўляць мантаж сваімі рукамі.
- Малодшы кошт тонкіх саміх труб у параўнанні з тоўстымі ўзорамі.
Савет: пры гэтым не варта спецыяльна прыніжаць вынікі разлікаў, бо значна паменшыць эфектыўнасць працы ацяпляльнай сістэмай і зробіць яе вельмі шумнай.
Пры гэтым варта ўлічваць, што ідэальнай хуткасцю руху з'яўляецца інтэрвал паміж 0,3 і 0,7 м / с.
выкананне разлікаў
Для таго каб зразумець сутнасць працэсу, разгледзім яго на прыкладзе знаходжання аптымальнага перасеку для ацяпляльных труб, якія размяшчаюцца ў пакоі плошчай 20 м2.
Інструкцыя выглядае наступным чынам:
- Перш за ўсё знаходзім паказчык патрабаванай цеплааддачы. Калі сцены маюць уцяпленне, а столі не перавышаюць трох метраў, то на кожныя дзесяць квадратных метраў патрабуецца 1 кВт цеплавой магутнасці. Падстаўляем да нашага варыянту і атрымліваем 2 кВт.
- Далей дадаем неабходны дваццаціпрацэнтныя запас, што ў выніку дае нам 2,4 кВт.
Рада: рэкамендуецца выкарыстоўваць пры правядзенні разлікаў он-лайн калькулятар. Такая праграма дазваляе значна спрасціць задачу і пазбегнуць тыпавых памылак.
- Пры наяўнасці ў пакоі вокнаў у праект дадаем такое ж колькасць батарэй магутнасцю не менш за 1,2 кВт. Звычайна яны размяшчаюцца непасрэдна пад аконнымі праёмамі.
Важна: значэнне магутнасці можна ўзяць большае, але ні ў якім разе не меншае, так як ваша сістэма тады не будзе спраўляцца са сваёй задачай.

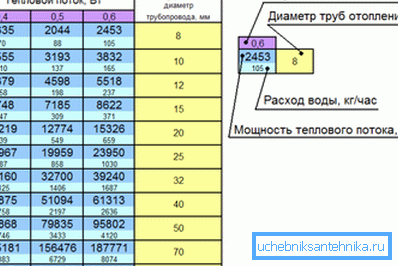

- У табліцы, якая змяшчае ўнутраныя дыяметры, знаходзім атрыманае значэнне магутнасці 2400 Вт. Там мы бачым, што для зададзенай сістэмы ацяплення падыходзяць трубы з восьмимиллиметровым дыяметрам. Пры гэтым хуткасць руху вадкасці будзе раўняцца 0,6 м / с, выдатак - 105 кг / ч і дакладная цеплавая магутнасць - 2453 Вт.
Таксама дапушчальна выкарыстанне труб з десятимиллиметровым дыяметрам, тады хуткасць цепланосбіта паменшыцца да 0,4 м / с, расход павялічыцца да 110 кг / ч і прадукцыйнасць ўзрасце да 2555 Вт.
заключэнне

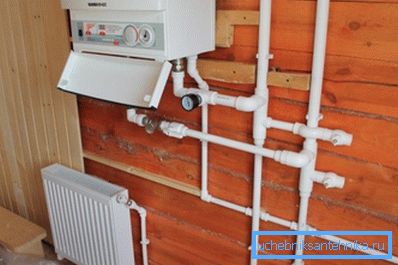

Падбор дыяметра трубы для ацяплення з'яўляецца вельмі важнай задачай, і ад правільнасці дадзенага этапу залежыць прадукцыйнасць ўсёй сістэмы. Занадта шырокія вырабы могуць наогул перастаць ажыццяўляць свае функцыі, а занадта тонкія стануць працаваць малаэфектыўна і шумна (см.также артыкул Вонкавы дыяметр труб - усё што трэба ведаць аб памерах).
Таму неабходна ўлічыць усе тонкасці пры правядзенні разлікаў і ажыццяўленні выбару, каб дамагчыся максімальнага эфекту. У артыкуле мы выклалі ўсю інфармацыю, якая для гэтага спатрэбіцца.
На прадстаўленым відэа вы зможаце азнаёміцца з дадатковымі матэрыяламі, якія маюць непасрэднае дачыненне да разгледжанай тэме. Будзьце ўважлівыя пры выкананні разлікаў!
